Verifica la orientación y tensión de la correa antes de iniciar cualquier trabajo en tu cortacésped John Deere D140 48. Un alineamiento incorrecto puede generar desgaste prematuro en los rodillos y poleas, afectando la transmisión de potencia y la eficiencia del corte.
Identifica cada polea y ruta de la correa siguiendo el diagrama oficial. Esto te permite reconocer las piezas que requieren lubricación o ajuste, y evita errores al reinstalar la correa después de reemplazos o reparaciones.

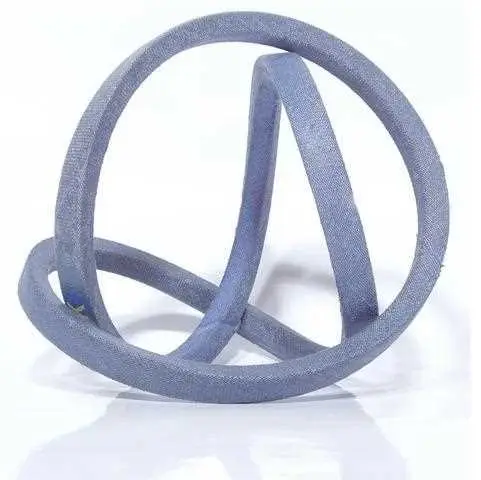

Inspecciona la correa por grietas o deshilachado en los bordes. Reemplaza cualquier correa que presente desgaste visible, ya que una correa dañada puede provocar deslizamientos o daños en el sistema de transmisión.
Ajusta la tensión según las indicaciones del fabricante. Un ajuste excesivo puede dañar los rodamientos, mientras que una correa demasiado floja puede saltar de las poleas, interrumpiendo el funcionamiento del cortacésped.
Revisa periódicamente el diagrama durante el mantenimiento preventivo. Mantener la referencia visual actualizada te permite realizar ajustes rápidos y minimizar el riesgo de errores durante intervenciones técnicas.

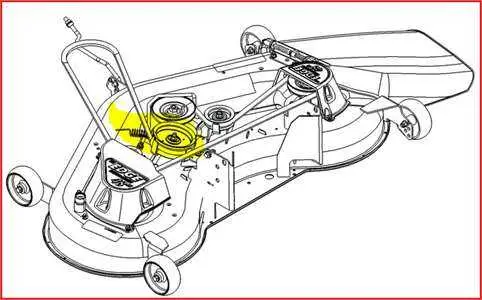

Guía práctica del diagrama de correa 48 para John Deere D140
Para reemplazar la correa de 48 pulgadas en el John Deere D140, primero localiza el sistema de transmisión bajo el asiento y la cubierta del motor. Asegúrate de que la máquina esté apagada y el freno de estacionamiento activado antes de comenzar cualquier manipulación.
Identifica los componentes clave según el diagrama: el motor, la polea del cigüeñal, la polea de la transmisión, el tensores de correa y las poleas de las cuchillas. El recorrido correcto de la correa sigue un patrón específico que evita el deslizamiento y el desgaste prematuro.
Para instalar la correa, primero pasa la sección inferior alrededor de la polea del motor y de la transmisión. Luego, guía la correa por los tensores asegurándote de que esté correctamente asentada en todas las ranuras de las poleas. Comprueba que la tensión sea adecuada; la correa debe ceder ligeramente al aplicar presión manual pero no debe colgar.
Durante el ajuste, verifica que las poleas giren libremente sin rozar la correa. Lubrica ligeramente los tensores si presentan rigidez, evitando contacto directo con la correa. Revisa visualmente el diagrama mientras haces cada paso para confirmar que la correa sigue el trayecto correcto y no cruza poleas de manera incorrecta.
Después de colocar la correa, enciende brevemente la máquina sin activar las cuchillas para comprobar que todas las poleas se muevan en sincronía y que la correa no se salga de su recorrido. Ajusta los tensores según sea necesario hasta lograr un funcionamiento suave y silencioso.

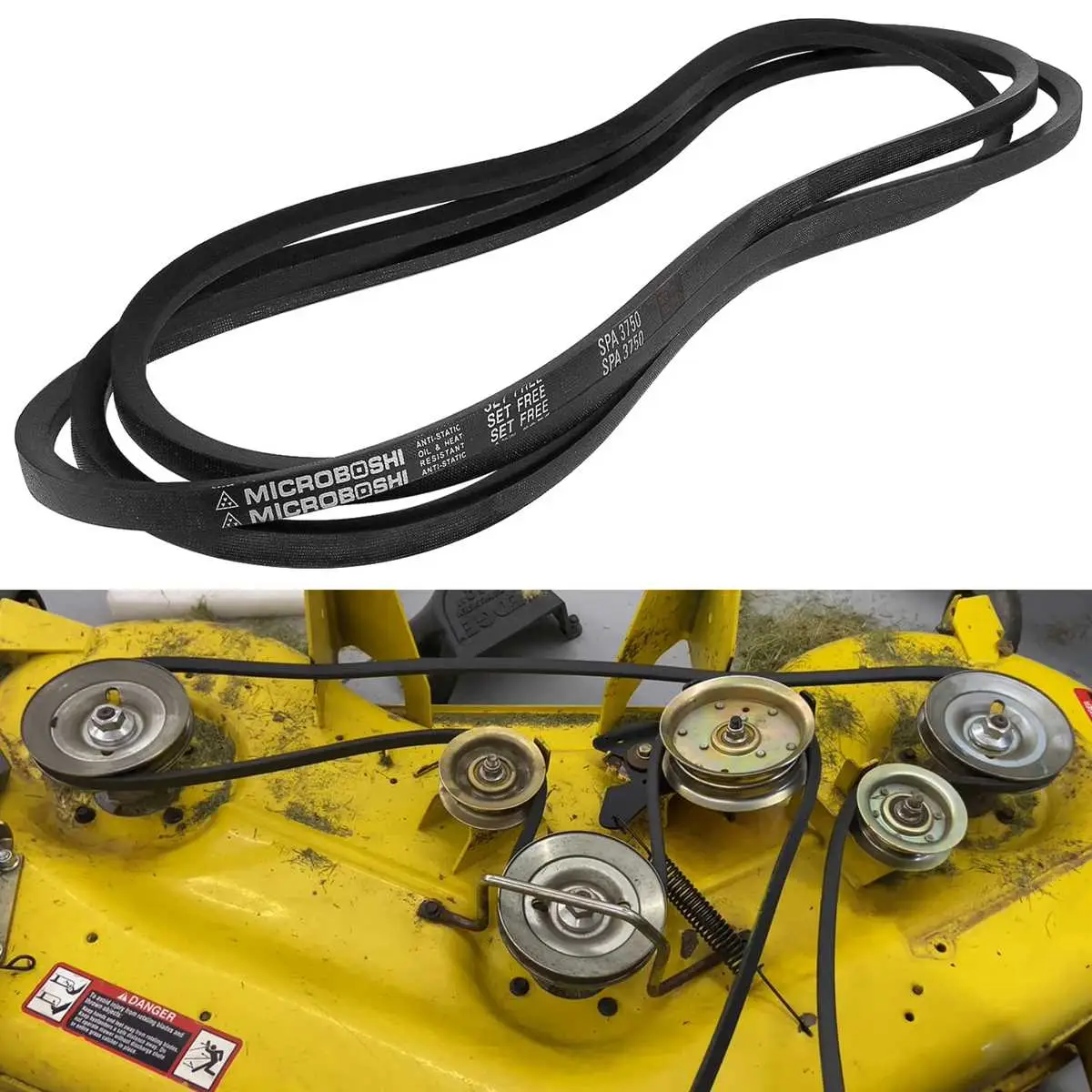

Ubicación y recorrido de la correa de transmisión
Coloca la correa de transmisión alrededor del motor y el sistema de transmisión según el diagrama específico del John Deere D140 48. Asegúrate de que la correa esté alineada con cada polea antes de aplicar tensión.
El recorrido principal de la correa sigue estos pasos:
- Polea del cigüeñal: inicia desde la polea más grande del motor.
- Polea de la transmisión: la correa asciende y se envuelve alrededor de la polea de entrada de la transmisión.
- Poleas tensores: pasa por los tensores para mantener la tensión adecuada y evitar deslizamientos.
- Poleas de la plataforma de corte: se dirige hacia las poleas que accionan los rodillos de corte de 48 pulgadas.
- Retorno al motor: finalmente regresa al punto de inicio en la polea del cigüeñal, cerrando el circuito.
Comprueba que la correa no esté torcida y que todas las ranuras coincidan con las de las poleas correspondientes. Ajusta el tensor según las especificaciones del fabricante para garantizar un contacto firme sin sobrecargar el sistema.
Durante la instalación, mueve manualmente las poleas para verificar que la correa siga el recorrido correcto y no se salga de las ranuras. Revisa también que la correa mantenga una distancia uniforme de las guías y soportes para prolongar su vida útil.

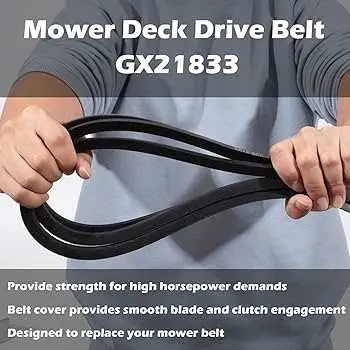

Si reemplazas la correa, compara la longitud y el ancho con la original, asegurando compatibilidad exacta. Una correa mal colocada puede provocar desgaste prematuro de la transmisión y pérdida de potencia en la plataforma de corte.
Procedimiento para retirar y reemplazar la correa
Afloja la tensión del cinturón de transmisión usando el tensor incorporado; gira la palanca o el perno de ajuste hacia fuera para liberar la correa.
Retira la correa vieja desplazándola cuidadosamente de las poleas, comenzando por la polea del motor y siguiendo el recorrido marcado en el diagrama del D140 48.
Inspecciona las poleas y el tensor; elimina restos de suciedad, grasa o residuos que puedan afectar la nueva correa.
Coloca la correa nueva siguiendo el mismo recorrido de la anterior, asegurando que los dientes encajen correctamente en cada polea.
Vuelve a ajustar el tensor hasta lograr la tensión indicada por el fabricante; comprueba que la correa no esté torcida ni desalineada.
Gira manualmente las poleas varias vueltas para confirmar el movimiento suave de la correa antes de encender el motor.
Verifica la alineación y la tensión una vez más después de los primeros minutos de funcionamiento para asegurar un rendimiento óptimo y prolongar la vida útil de la correa.
Identificación de poleas y componentes asociados
Localiza la polea del cigüeñal como punto de referencia principal; es la más grande y está conectada directamente al motor. Identifica la polea tensora situada cerca del centro del sistema, diseñada para mantener la correa ajustada. Observa la polea del embrague del cortacésped, que se activa al engranar la cuchilla, normalmente ubicada en la parte trasera del conjunto de transmisión.
Revisa las poleas intermedias que guían la correa entre el motor y las cuchillas; estas suelen ser de menor diámetro y se fijan al chasis mediante pernos accesibles. Verifica los rodillos y los soportes de las poleas, asegurando que giren libremente y sin holgura excesiva. La identificación de estas piezas permite un ajuste correcto y previene desgaste irregular de la correa.
Observa los componentes asociados como el resorte del tensor, que aplica presión constante sobre la polea tensora, y los ejes de soporte de cada polea, asegurando que estén lubricados y alineados. Reconocer cada elemento facilita la sustitución de la correa y reduce el riesgo de fallos en la transmisión del John Deere D140.
