Revisa primero el diagrama completo de la plataforma antes de desmontar cualquier componente. Identifica la posición de las cuchillas, poleas y correas para evitar errores durante la reensamblación.
Observa cuidadosamente las conexiones de transmisión y los puntos de ajuste de altura. Los tornillos de sujeción y las ranuras de guía deben mantenerse en su lugar original para garantizar un corte uniforme y seguro.
Utiliza referencias numéricas del diagrama al reemplazar piezas desgastadas o lubricar componentes. Esto ayuda a localizar rápidamente poleas específicas, muelles tensores y soportes del eje.
Controla la tensión de las correas según las indicaciones del diagrama para prevenir deslizamientos y desgaste prematuro. Ajusta gradualmente y verifica el alineamiento de las cuchillas después de cada ajuste.
Documenta cualquier cambio realizado durante el mantenimiento usando el diagrama como guía visual. Esto facilita futuras reparaciones y asegura que cada componente vuelva a su posición correcta.
Diagrama de la plataforma de corte John Deere D130 y guía de mantenimiento
Revisa primero el diagrama de la plataforma de corte D130 para identificar la posición exacta de las cuchillas, poleas, correas y soportes. Cada componente tiene una referencia numérica que facilita su localización durante el mantenimiento.
Inspecciona las cuchillas antes de cada uso. Afila o reemplaza las que presenten desgaste superior a 3 mm en el borde cortante. Asegura que las tuercas de sujeción estén apretadas a 54–61 Nm según las especificaciones del fabricante.
Verifica la tensión de las correas del deck. Una correa demasiado floja reduce la eficiencia del corte, mientras que una demasiado tensa puede desgastar prematuramente los rodamientos. Ajusta la tensión usando el tensores indicados en el diagrama, asegurando que la correa desplace aproximadamente 1,5–2 cm bajo presión manual.
Lubrica los rodamientos y ejes de las poleas cada 25 horas de uso. Utiliza grasa de litio NLGI 2, aplicando cantidades moderadas para evitar acumulación de residuos que puedan interferir con el movimiento de las cuchillas.
Revisa los rodillos antidesgaste y las placas de soporte del deck. Sustituye los que presenten grietas o deformaciones visibles. Mantenerlos en buen estado asegura un corte uniforme y evita vibraciones que dañen la plataforma.
Después de cada temporada, desmonta la plataforma y limpia restos de césped y suciedad acumulada. Inspecciona todos los pernos y soldaduras. Reemplaza cualquier pieza con señales de fatiga antes de la siguiente temporada de corte.
Ubicación y función de cada componente del deck John Deere D130
Coloca la plataforma de corte sobre una superficie plana para identificar cada componente con facilidad. Los tres cuchillas principales se sitúan de manera equidistante, asegurando un corte uniforme. Cada cuchilla gira mediante un eje conectado a la polea central, transmitiendo la fuerza del motor.
Las poleas de transmisión se encuentran en la parte superior del deck, alineadas con los ejes de las cuchillas. La polea motriz central recibe directamente la correa del motor y distribuye la energía a las poleas laterales mediante correas secundarias. Esto garantiza que las cuchillas roten a la misma velocidad y mantengan la uniformidad del corte.
El bastidor del deck sostiene todas las poleas y cuchillas, proporcionando estabilidad y evitando vibraciones excesivas. Sus refuerzos laterales absorben impactos y mantienen la estructura rígida durante el uso sobre terreno irregular.
Las ruedas de ajuste del deck se localizan en los extremos frontales y traseros, permitiendo regular la altura de corte. Girar estas ruedas hacia arriba o abajo eleva o baja la plataforma, adaptándola al tipo de césped y evitando daños a las cuchillas y al terreno.
Los soportes de tensión de las correas se encuentran cerca de cada polea y mantienen la presión adecuada para evitar deslizamientos. Ajustar estos soportes garantiza que la transmisión funcione sin interrupciones y prolonga la vida útil de las correas.

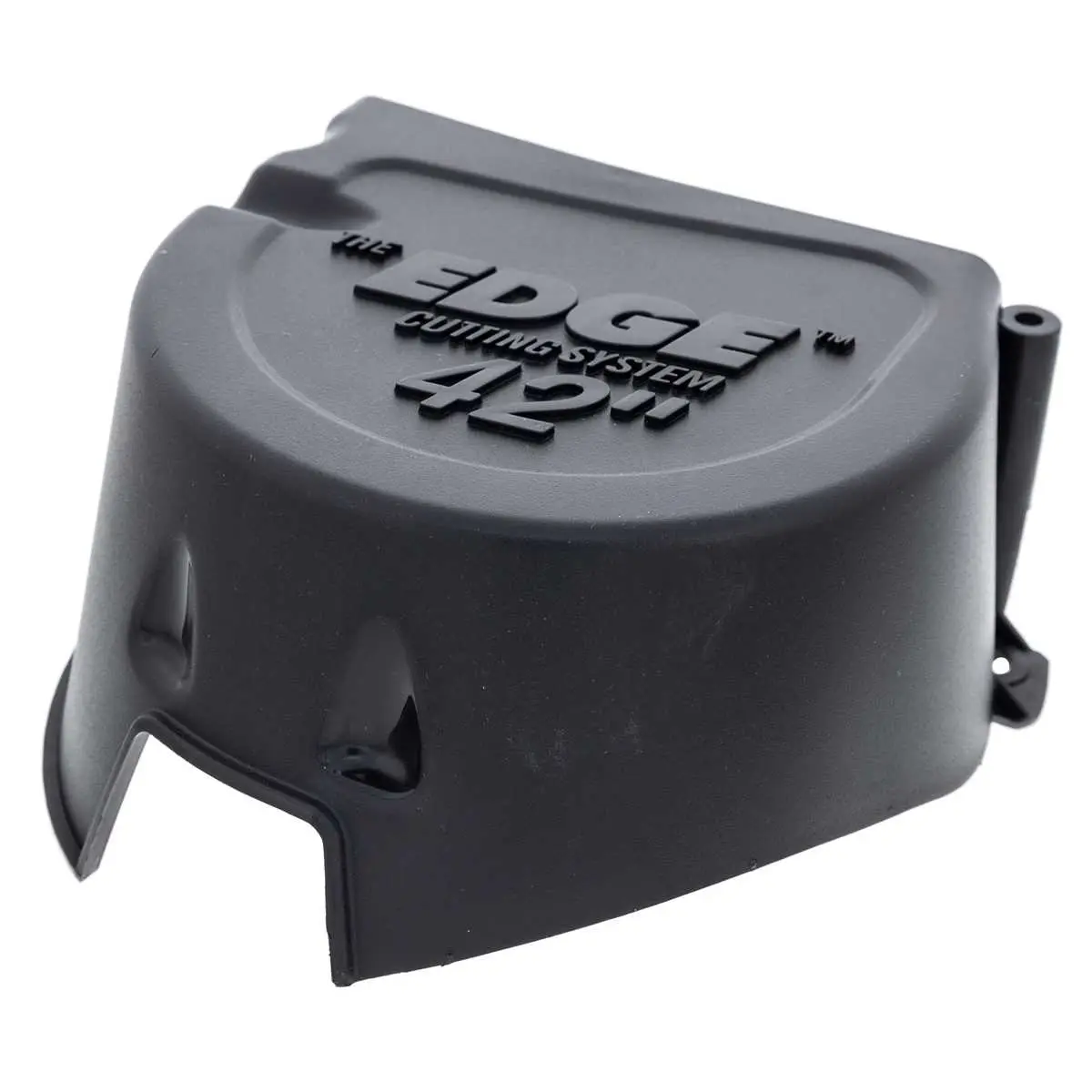

Finalmente, las cubiertas protectoras de cada cuchilla cubren los bordes y evitan que residuos salgan proyectados. Estas cubiertas se fijan con tornillos y deben revisarse regularmente para mantener la seguridad durante el corte.
Procedimiento paso a paso para desmontar y montar el deck
Para desmontar el deck del John Deere D130, primero asegúrate de estacionar el tractor en una superficie plana y desconectar el encendido.
- Levanta el deck utilizando el sistema de elevación del tractor y asegúralo con soportes para evitar movimientos inesperados.
- Retira las ruedas del deck aflojando los pernos que las fijan. Guarda los pernos en un recipiente etiquetado para su reutilización.
- Desconecta la correa de transmisión del motor y del deck, anotando su recorrido exacto para el reensamblaje.
- Quita los pernos que sujetan el deck al chasis. Mantén un orden de los pernos según su posición para facilitar el montaje posterior.
- Separa el deck del tractor con cuidado, evitando que se incline o se dañe el chasis.
Para montar nuevamente el deck:
- Coloca el deck en su posición original frente al chasis, alineando los puntos de fijación.
- Inserta los pernos en el orden correcto y apriétalos manualmente para mantener el deck en su sitio.
- Reconecta la correa de transmisión siguiendo el recorrido anotado, asegurando que quede tensada correctamente.
- Vuelve a colocar las ruedas del deck y aprieta los pernos con la fuerza especificada por el fabricante.
- Retira los soportes de elevación y baja el deck lentamente hasta que toque el suelo.
- Realiza una inspección visual de todas las fijaciones, asegurando que no haya piezas sueltas ni correas mal colocadas.
Después del montaje, enciende el tractor y acciona el deck brevemente para verificar que las cuchillas giren libremente y que no haya ruidos anormales.
Identificación de piezas desgastadas y recomendaciones de reemplazo
Examina las cuchillas del deck regularmente; si presentan bordes mellados, grietas o desgaste desigual superior a 3 mm, reemplázalas de inmediato. El uso prolongado de cuchillas desgastadas reduce la calidad del corte y puede dañar el motor.

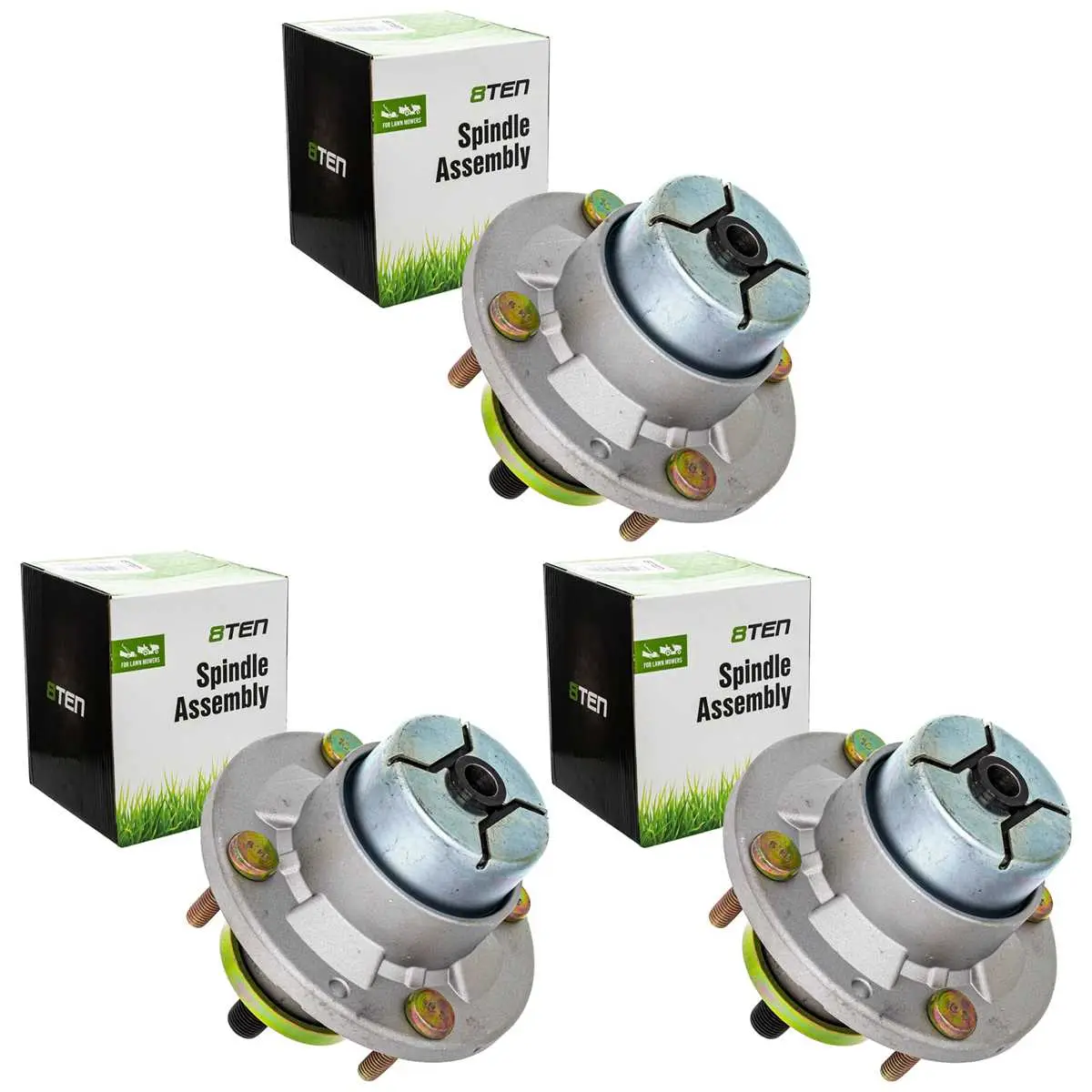

Revisa los rodamientos de los ejes. Un rodamiento con juego excesivo o ruidos de fricción indica desgaste. Sustitúyelo por repuestos originales John Deere para mantener la alineación y prolongar la vida útil del deck.
Inspecciona las poleas y tensores. Las poleas con ranuras desgastadas o bordes filosos afectan la tensión de la correa. Cambia cualquier polea con señales de desgaste para prevenir saltos de correa o fallos de transmisión.
Controla las correas de transmisión del deck. Una correa con grietas, hilos sueltos o estiramiento visible requiere reemplazo inmediato. Mantén la tensión según las especificaciones del fabricante para evitar deslizamientos.
Verifica los soportes y brazos de elevación. Los componentes doblados, agrietados o con óxido significativo deben ser reemplazados. Esto asegura un corte uniforme y evita daños estructurales en el deck.
| Pieza | Signos de desgaste | Recomendación de reemplazo |
|---|---|---|
| Cuchillas | Bordes mellados, grietas, desgaste >3 mm | Reemplazo inmediato con cuchillas originales |
| Rodamientos de eje | Juego excesivo, ruidos de fricción | Cambiar por rodamientos John Deere compatibles |
| Poleas y tensores | Ranuras desgastadas, bordes filosos | Reemplazo de polea desgastada |
| Correas de transmisión | Grietas, hilos sueltos, estiramiento | Sustituir y ajustar según manual |
| Soportes y brazos de elevación | Doblados, agrietados, óxido significativo | Cambiar por componentes nuevos |
Realiza inspecciones visuales cada 50 horas de uso y reemplaza las piezas dañadas antes de continuar con el trabajo para mantener un rendimiento óptimo del John Deere D130.
