Para mantener el motor John Deere D110 funcionando sin problemas, consulte el diagrama de piezas antes de cualquier reparación o mantenimiento. Este diagrama muestra la ubicación exacta de componentes clave como el filtro de aire, la bomba de combustible, el carburador y el sistema de encendido, facilitando la identificación rápida de cada pieza.
El diagrama también ayuda a planificar el desmontaje paso a paso, evitando errores costosos. Identificar correctamente las juntas, pernos y soportes asegura que cada componente se vuelva a instalar en su lugar correcto, reduciendo la posibilidad de fugas o fallos mecánicos.
Para reemplazar piezas desgastadas como bujías, correas o filtros, use el diagrama para verificar la compatibilidad de repuestos y su posición exacta. Esto minimiza tiempo de trabajo y previene daños al motor. Además, el diagrama facilita la comunicación con proveedores o talleres, proporcionando referencias precisas de cada componente.
Al revisar el diagrama con regularidad, puede anticipar problemas antes de que afecten el rendimiento. Componentes críticos como el sistema de enfriamiento, el cigüeñal y las válvulas requieren inspección frecuente, y conocer su ubicación exacta permite una intervención rápida y segura.

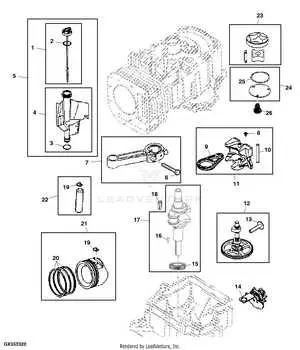

Diagrama de piezas del motor John Deere D110
Consulta el diagrama de piezas del motor John Deere D110 para identificar rápidamente cada componente antes de realizar mantenimiento o reparaciones. Este diagrama muestra el bloque del motor, el cárter de aceite, el cigüeñal, los pistones y las bielas, junto con la ubicación de la culata y las válvulas.
Revisa las juntas y sellos indicados en el diagrama para prevenir fugas de aceite y asegurar la correcta compresión. Observa la posición de la correa de transmisión y la polea del cigüeñal para mantener la sincronización adecuada del motor.
El diagrama también identifica el sistema de refrigeración, incluyendo el radiador, la bomba de agua y los conductos internos de circulación. Mantener estas piezas en buen estado evita sobrecalentamientos y fallos prematuros.
Usa el diagrama como guía para reemplazar filtros, bujías y componentes eléctricos sin desmontar innecesariamente otras partes. La referencia visual facilita la identificación de piezas específicas y reduce el riesgo de errores durante el ensamblaje.
Con el diagrama a la mano, cada intervención se vuelve más precisa: ajusta tornillos, verifica niveles de aceite y controla el estado de cada componente siguiendo la secuencia que indica el esquema.
Ubicación y función de los componentes principales del motor D110
Localiza primero el bloque del motor, situado en el centro del chasis. Alberga los cilindros donde ocurre la combustión y soporta todos los demás componentes clave.
- Cilindros y pistones: Colocados dentro del bloque, convierten la energía de la combustión en movimiento mecánico. Verifica el ajuste y lubricación para mantener el rendimiento.
- Culata: Se encuentra sobre los cilindros. Contiene las válvulas de admisión y escape que regulan el flujo de aire y combustible. Revisa el sellado de la junta de culata para evitar fugas.
- Válvulas de admisión y escape: Ubicadas en la culata, abren y cierran según la sincronización del motor. Mantén la limpieza para evitar acumulación de residuos.
- Árbol de levas: Se sitúa en la parte superior de la culata, controla el movimiento de las válvulas. Inspecciona desgaste y sincronización regularmente.
- Cigüeñal: En la base del bloque, convierte el movimiento de los pistones en rotación. Lubrica con aceite limpio para prevenir daños.
- Bomba de aceite: Montada en el bloque, asegura la circulación de aceite por todo el motor. Comprueba presión y flujo de aceite periódicamente.
- Sistema de enfriamiento: Incluye radiador, bomba de agua y conductos. Mantiene la temperatura óptima del motor, evitando sobrecalentamiento.
- Filtro de aire y combustible: Localizados en los conductos de admisión, protegen al motor de partículas y contaminantes. Cambia los filtros según especificaciones.
- Motor de arranque: Conectado al volante, permite el encendido inicial del motor. Verifica conexiones eléctricas y estado del piñón.
Ubicar cada componente correctamente facilita la inspección, el mantenimiento y la reparación del motor D110, asegurando un funcionamiento confiable y duradero.
Cómo identificar piezas de repuesto usando el diagrama del motor
Localiza primero el número de pieza en el diagrama del motor John Deere D110; cada componente está claramente etiquetado con su código correspondiente. Compara estos códigos con la lista de piezas disponibles en el manual de repuestos para confirmar compatibilidad.
Observa la forma y la posición de cada pieza en el diagrama; esto ayuda a diferenciar entre componentes similares, como los filtros de aceite y los sellos de válvula. La orientación y los puntos de fijación indican cómo encajan dentro del motor.
Usa el diagrama para verificar conexiones y tuberías asociadas, especialmente en sistemas de combustible y refrigeración. Esto asegura que la pieza seleccionada encaje correctamente sin modificar otras partes.
Confirma medidas y especificaciones que aparecen en el diagrama, como diámetros de tornillos, longitud de ejes o capacidad de juntas. Esto evita errores al comprar piezas que no se ajusten al motor.
Guarda una copia del diagrama mientras revisas la pieza en el taller. Tener el diagrama a mano facilita la identificación rápida y reduce el riesgo de confundir componentes durante el ensamblaje.
Mantenimiento y reemplazo de piezas críticas del motor D110
Cambia el filtro de aceite cada 50 horas de uso para evitar acumulación de residuos que dañe los cojinetes. Verifica el nivel y la calidad del aceite semanalmente, usando SAE 30 o el recomendado por John Deere.
Inspecciona la bujía cada 100 horas; reemplázala si presenta carbonilla o desgaste excesivo. Ajusta la brecha a 0,030 pulgadas para mantener la chispa óptima y evitar fallos de encendido.
Revisa la correa del ventilador y la polea del motor cada 200 horas. Sustituye cualquier correa con grietas o signos de fricción irregular. Una tensión incorrecta puede provocar sobrecalentamiento.
Limpia el carburador cada 150 horas o cuando notes irregularidades en el ralentí. Sustituye los flotadores y juntas que presenten deformaciones para mantener la mezcla de combustible adecuada.
Cambia el filtro de aire cada 100 horas o antes si trabajas en ambientes polvorientos. Un filtro obstruido reduce la potencia y aumenta el consumo de combustible.
Verifica los tornillos y pernos de la tapa de válvulas y el bloque del motor tras cada 50 horas de operación intensa. Aprieta según el torque especificado para evitar fugas de aceite o daños internos.
Reemplaza los sellos y empaques que muestren fugas. Mantener estanqueidad evita contaminación del aceite y pérdida de compresión, asegurando que el motor D110 funcione con consistencia.
