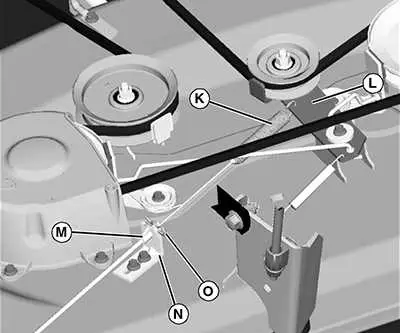

Verifica la orientación correcta de la correa antes de iniciar cualquier ajuste. El diagrama del John Deere D105 muestra el recorrido exacto desde la polea del motor hasta las poleas del deck, permitiendo identificar puntos de tensión y asegurando un contacto adecuado en todas las poleas.
Usa el diagrama para detectar piezas desgastadas o desplazadas. Las flechas y líneas indicadas señalan el sentido de giro y la posición de las poleas idler, lo que facilita reemplazos rápidos sin riesgo de dañar el sistema de transmisión del deck.
Mantén la correa tensada según las especificaciones del fabricante, siguiendo las marcas y referencias del diagrama. Esto evita deslizamientos durante el corte y garantiza un rendimiento uniforme del deck. Revisa periódicamente que la correa no presente grietas ni estiramiento excesivo.
El diagrama también ayuda a planificar desmontajes y reensamblajes del deck, optimizando el tiempo de mantenimiento. Comparar el recorrido real con el diagrama permite confirmar que cada polea está correctamente alineada, evitando fricciones innecesarias y prolongando la vida útil del conjunto.
Guía completa del diagrama de la correa de la plataforma de corte John Deere D105
Coloca la cortadora en una superficie plana y asegúrate de que el motor esté apagado antes de revisar la correa. Identifica los tres puntos principales del recorrido: el motor, el tensor y los tres rodillos de las cuchillas. La correa debe rodear el eje del motor en sentido horario, pasar por el tensor de manera que quede tensada sin torsiones y luego cubrir los rodillos de las cuchillas de forma uniforme.
Verifica la tensión de la correa usando una fuerza moderada en el punto medio entre el motor y el rodillo trasero. La correa debe ceder ligeramente bajo presión pero volver a su posición sin holgura. Ajusta el tensor si observas deslizamientos o ruidos durante la operación.
Para desmontar la correa, primero afloja el tensor y retira la correa de los rodillos de las cuchillas. Mantén un seguimiento del recorrido exacto según el diagrama, marcando los puntos de contacto con cinta adhesiva si es necesario. Al instalar la nueva correa, sigue el mismo recorrido y confirma que todos los rodillos giren libremente.
Inspecciona visualmente la correa antes de cada temporada, buscando grietas, desgastes o estiramientos. Reemplaza la correa si muestra signos de deterioro. Una correa correctamente instalada y tensada garantiza un corte uniforme y prolonga la vida de la plataforma de corte del John Deere D105.
Identificación de la correa y componentes del cortacésped D105
Para identificar correctamente la correa de la plataforma del John Deere D105, asegúrate de verificar el número de pieza impreso en la correa. El modelo estándar de la correa de transmisión de la plataforma es AM107123, diseñada para soportar tensión constante y giro uniforme de los rodillos.
La correa recorre varios componentes clave: los rodillos de la plataforma, el eje de la cuchilla y la polea motriz. Cada polea tiene un diámetro específico que garantiza el correcto tensado y evita el deslizamiento. Es recomendable inspeccionar visualmente cada polea y rodillo antes de instalar la correa.
El cortacésped D105 incluye los siguientes componentes relacionados con la correa:
| Componente | Función | Observaciones |
|---|---|---|
| Rodillo delantero | Soporta la plataforma y guía la correa | Debe girar libremente sin resistencia |
| Rodillo trasero | Mantiene la tensión y estabilidad de la correa | Revisar desgaste o deformaciones |
| Polea motriz | Transfiere el movimiento del motor a la correa | Comprobar alineación con la correa |
| Eje de la cuchilla | Recibe la correa para accionar las cuchillas | Asegurar lubricación y ausencia de obstrucciones |
| Tensores | Regulan la tensión de la correa | Evitar sobreajuste que pueda dañar la correa |
Identifica cada componente y confirma que la correa AM107123 se ajuste sin holguras. Mantener los rodillos limpios y libres de residuos prolonga la vida útil de la correa y garantiza cortes uniformes. Sustituye cualquier polea dañada antes de la instalación para evitar fallos prematuros.
Pasos para el montaje correcto de la correa de la plataforma de corte
Coloca el cortacésped sobre una superficie plana y asegúrate de que el motor esté apagado y la llave retirada. Esto previene cualquier movimiento accidental durante el montaje.
- Identifica la correa correcta según el modelo D105. La correa principal suele tener la referencia original John Deere AM107808.
- Localiza las poleas de transmisión y las poleas de los rodillos de la plataforma. Revisa que no presenten desgaste ni residuos que puedan interferir.
- Coloca la correa alrededor de la polea del cigüeñal y luego guía cuidadosamente hacia las poleas de las cuchillas siguiendo el diagrama oficial. Asegúrate de que la correa quede alineada con las ranuras de cada polea.
- Verifica la tensión inicial de la correa. Debe poder girar ligeramente con la mano pero sin holguras visibles. Ajusta la tensión mediante el tensor de correa o la palanca de ajuste según el diagrama de montaje.
- Gira manualmente las cuchillas unas vueltas completas para comprobar que la correa se mantenga en su lugar y no se deslice de las poleas.
- Revisa que todos los componentes móviles de la plataforma estén libres y sin interferencias antes de encender el motor.
- Enciende brevemente el cortacésped y observa la correa en funcionamiento. Confirma que permanece alineada y que no emite ruidos anormales.
Si la correa muestra deslizamiento o fricción excesiva, detén el motor, ajusta la tensión y repite la prueba. Mantener la correa bien instalada prolonga la vida útil de la plataforma y garantiza cortes uniformes.
Solución de problemas comunes y ajustes de tensión de la correa
Revisa la correa antes de cada uso para detectar signos de desgaste, grietas o deshilachado. Una correa dañada reduce el rendimiento del cortacésped y puede provocar deslizamientos.
Si la plataforma de corte produce vibraciones o el motor parece forzado, verifica la tensión de la correa. La correa debe permitir un ligero movimiento de 1 a 1,5 cm al presionar con el pulgar en el punto medio entre los rodillos.
Para ajustar la tensión, afloja el perno del tensor de la correa y mueve el tensor hasta lograr la tensión adecuada. Vuelve a apretar el perno sin que la correa quede demasiado rígida, evitando el desgaste prematuro de los rodamientos y poleas.
Si la correa se sale constantemente, inspecciona las poleas en busca de acumulación de suciedad, daños o desalineación. Limpia las poleas y asegúrate de que todas giren libremente antes de volver a colocar la correa.
Cuando reemplaces la correa, sigue el diagrama de la plataforma para garantizar la colocación correcta. Colocar la correa invertida o fuera de secuencia provoca ruidos, sobrecalentamiento y pérdida de corte uniforme.
Verifica periódicamente los pernos de las poleas y el tensor. Un apriete insuficiente puede provocar holgura en la correa, mientras que un apriete excesivo puede deformar la correa y los componentes del cortacésped.
