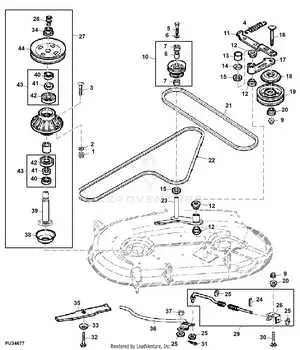

Revisa el diagrama de la correa del John Deere D105 42 antes de cualquier ajuste o reemplazo para asegurar la alineación correcta y prevenir daños en la transmisión. La correa principal conecta el motor con la transmisión y los ejes del cortacésped, permitiendo un movimiento uniforme de las cuchillas.
Identifica cada polea y guía según el diagrama: la polea del motor, las poleas locas y la polea del eje de corte deben seguir el recorrido exacto marcado. Una instalación incorrecta puede generar deslizamiento, desgaste prematuro o ruptura de la correa.
Verifica la tensión de la correa usando las guías del fabricante. Ajusta los tensores siguiendo el diagrama para mantener un equilibrio entre firmeza y flexibilidad. Evita el exceso de tensión que puede dañar rodamientos y el motor.
Al reemplazar la correa, limpia las poleas y revisa el estado de los ejes y los rodamientos. Sustituye cualquier componente desgastado antes de montar la nueva correa. Esto asegura un funcionamiento suave y prolonga la vida útil del sistema de transmisión.
Guía completa del diagrama de la correa 42 para John Deere D105
Coloca la correa 42 siguiendo el recorrido indicado en el diagrama, asegurando que pase correctamente por las poleas del motor, la transmisión y el eje de la cuchilla. La orientación de los dientes de la correa debe coincidir con las ranuras de las poleas para evitar deslizamientos.
Verifica la tensión de la correa usando el tensor ajustable: la correa debe ceder ligeramente al presionarla con el dedo, sin quedar floja ni demasiado rígida. Ajusta la posición del tensor hasta lograr un contacto uniforme en todas las poleas.
Revisa que la correa no presente grietas, desgaste excesivo o signos de deshilachado antes de instalarla. Si detectas daños, reemplaza la correa antes de poner en marcha el equipo.
Durante la instalación, asegúrate de que todas las poleas giren libremente y que los soportes del eje de la cuchilla estén bien alineados. Esto evita fricciones innecesarias que puedan dañar la correa o afectar el corte.
Después de colocar la correa, realiza una prueba de funcionamiento a baja velocidad para confirmar que el recorrido sigue correctamente el diagrama y que no hay ruidos extraños ni saltos de la correa.
Mantén un esquema del diagrama cerca del tractor para futuras revisiones o reemplazos. Esto agiliza la instalación y garantiza que la correa 42 se mantenga en su posición correcta durante todo el uso del John Deere D105.

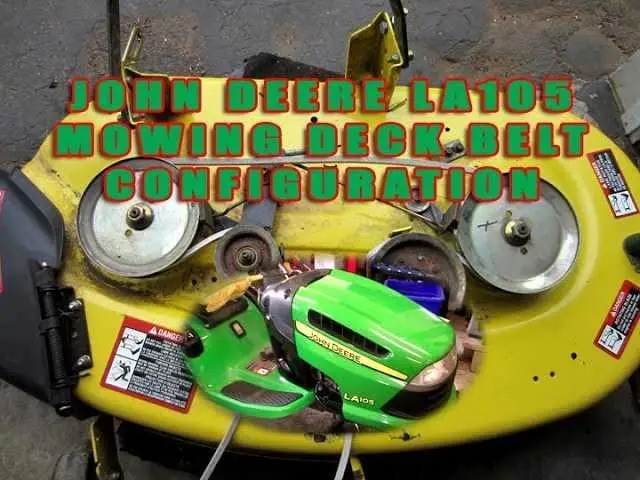

Ubicación y recorrido de la correa 42 en el John Deere D105
Coloca la correa 42 asegurando que los rodillos y poleas estén libres de residuos y correctamente alineados. Sigue el recorrido indicado para evitar deslizamientos y desgaste prematuro.
El trayecto de la correa inicia en la polea motriz del motor, avanzando hacia la polea tensora situada en el lado derecho del tractor. Desde allí, la correa rodea la polea del eje de transmisión principal, asegurando contacto completo con los dientes para mantener la tracción.
- Motor – polea motriz: asegura que la correa encaje perfectamente en los surcos.
- Polea tensora: ajusta la tensión girando el tornillo de ajuste hasta que la correa mantenga firmeza sin estar demasiado rígida.
- Polea del eje de transmisión: verifica que la correa no sobresalga de los bordes y mantenga contacto uniforme.
- Polea del corte de césped: guía la correa para que accione correctamente el sistema de corte.
- Retorno a la polea motriz: revisa que la correa esté asentada en todas las poleas sin torsiones ni pliegues.
Inspecciona visualmente todo el recorrido antes de arrancar. La correa 42 debe mostrar alineación perfecta con cada polea y mantener la tensión adecuada para un funcionamiento estable del John Deere D105.
Realiza ajustes menores utilizando la polea tensora según sea necesario y reemplaza la correa si presenta grietas, desgaste o deshilachado. Esto prolonga la vida útil del sistema y evita daños en los componentes adyacentes.
Identificación de poleas y componentes asociados a la correa 42
Ubica la polea del motor primero, ya que es el punto de inicio del recorrido de la correa 42. Esta polea transmite la potencia principal y debe revisarse por desgaste antes de instalar la correa.
Sigue con la polea del eje de transmisión, que mantiene la tensión adecuada. Verifica que el rodamiento gire libremente y que no presente holguras, ya que esto afecta directamente la vida útil de la correa.
Identifica la polea tensora, ubicada cerca del conjunto del deck. Ajusta su posición para asegurar que la correa mantenga el contacto constante con todas las poleas sin deslizamientos.
Observa las poleas intermedias que guían la correa hacia el deck de corte. Estas poleas pequeñas requieren limpieza de residuos y lubricación ligera en los ejes, evitando que la correa se desplace fuera del camino correcto.
Verifica los soportes y pernos de montaje de cada polea. Asegúrate de que estén firmes y sin corrosión, garantizando un alineamiento preciso de la correa 42 en todo el sistema.
Revisa que la correa pase por cada polea según el diagrama específico del John Deere D105 42, manteniendo el orden correcto: motor → tensora → intermedias → deck. Esto previene desgaste irregular y pérdida de eficiencia en la transmisión.

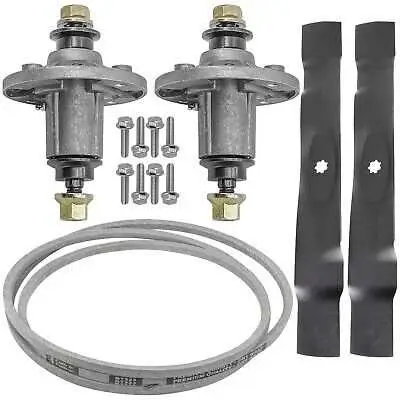

Procedimiento de reemplazo y ajuste de la correa 42
Afloja el tensor de la correa retirando el perno de ajuste y mueve la polea tensora para liberar la correa 42. Extrae la correa vieja siguiendo el recorrido indicado en el diagrama del John Deere D105.
Coloca la correa nueva comenzando por la polea del motor y continúa alrededor de la transmisión y la polea del eje de corte, asegurando que los dientes de la correa encajen correctamente en cada ranura.
Vuelve a posicionar la polea tensora y ajusta el perno lentamente hasta aplicar una tensión media. Comprueba que la correa no tenga holgura excesiva ni esté demasiado tensa; debe permitir un pequeño desplazamiento manual de 1 a 2 cm en el punto medio entre poleas.
Gira manualmente las ruedas del tractor o el eje de corte para verificar que la correa se desplace suavemente sin salirse de las poleas. Si se detecta desalineación, reajusta la posición de la correa y el tensor hasta lograr un encaje uniforme.
Aprieta el perno del tensor según el torque especificado en el manual del D105. Verifica una última vez el recorrido completo y la tensión de la correa antes de encender el motor.
