Revisa el diagrama del sistema de combustible CT322 antes de realizar ajustes o mantenimiento. Esto permite identificar correctamente la ubicación de la bomba, los filtros y las líneas de inyección, evitando errores durante la operación.
Comprueba el estado de los componentes clave como el regulador de presión y las conexiones de retorno. Una inspección visual rápida puede detectar fugas o desgaste que afecten el rendimiento del motor.
Utiliza el diagrama para planificar la limpieza y reemplazo de piezas. Siguiendo el flujo indicado, podrás purgar el sistema de aire atrapado y garantizar que el combustible llegue de manera continua al motor, reduciendo riesgos de fallos por obstrucción.
Confirma las conexiones eléctricas y sensores asociados al sistema de combustible. La correcta instalación asegura que la bomba funcione en los parámetros adecuados y que los indicadores del tablero reflejen datos precisos durante la operación.
Documenta cada intervención usando el diagrama como referencia. Registrar cambios en filtros, líneas o válvulas facilita futuras intervenciones y permite mantener el rendimiento esperado del CT322.

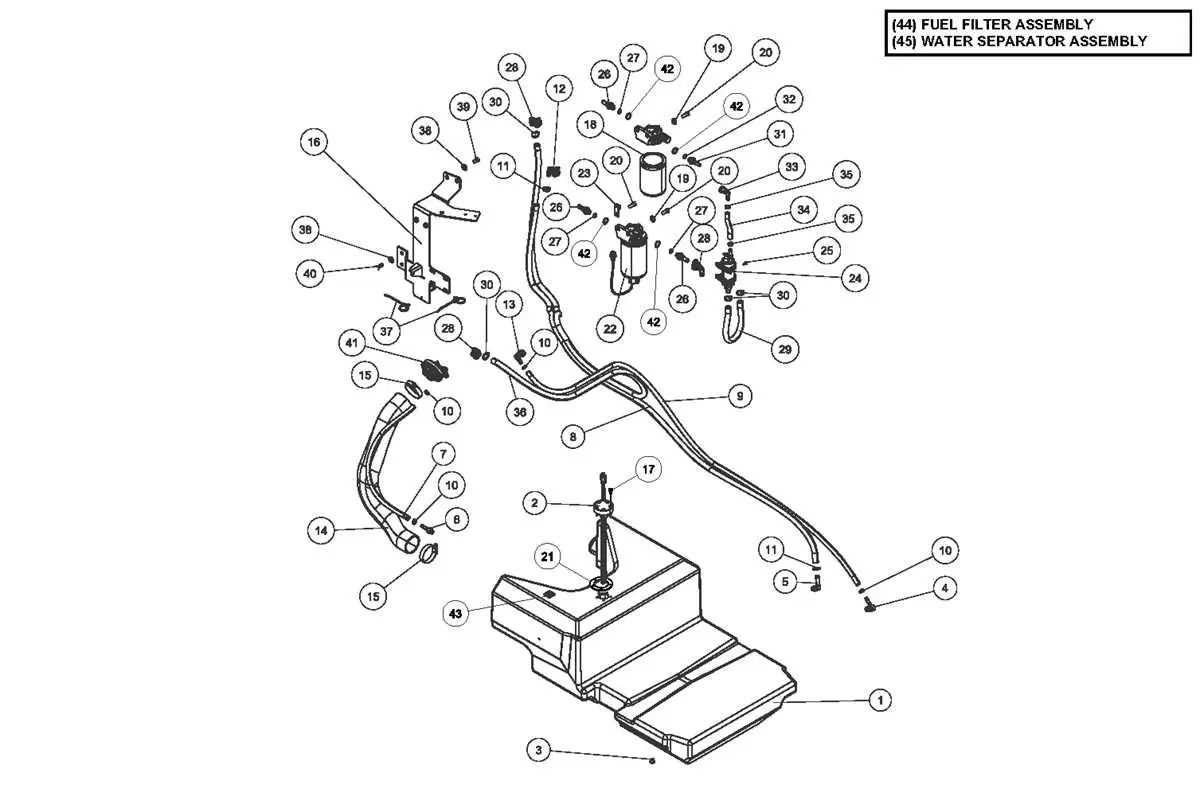

Diagrama del sistema de combustible John Deere CT322 y guía práctica
Ubica el tanque de combustible en la posición superior del diagrama para identificar el flujo inicial. Asegúrate de que la válvula de suministro esté completamente abierta antes de cualquier intervención.
Identifica la bomba de combustible conectada directamente al tanque. Revisa que la conexión eléctrica y las líneas de entrada y salida estén firmes y sin fugas. Mantén los filtros limpios para prevenir obstrucciones que afecten la presión de inyección.
Analiza los inyectores siguiendo las líneas de alta presión que parten de la bomba. Cada inyector tiene su propio retorno de combustible; verifica que no existan bloqueos ni signos de desgaste que puedan alterar la pulverización.
Comprueba los sensores de presión y temperatura ubicados en puntos estratégicos del sistema. Estos dispositivos permiten monitorear el rendimiento y detectar irregularidades antes de que se conviertan en fallas graves.
Utiliza la guía de mantenimiento del CT322 para seguir los intervalos de reemplazo de filtros y revisión de mangueras. El diagrama indica claramente los puntos críticos donde se requiere lubricación o ajuste periódico.
Verifica las líneas de retorno al tanque y asegúrate de que no haya burbujas de aire ni derrames. Un flujo continuo sin interrupciones mantiene la presión estable y protege la bomba y los inyectores.
Siguiendo el diagrama y estas instrucciones prácticas, es posible realizar inspecciones, reemplazos de componentes y ajustes con mayor seguridad, reduciendo riesgos de fallos en el sistema de combustible del John Deere CT322.
Ubicación y conexión de componentes principales del sistema de combustible CT322
Ubica el tanque de combustible en la parte trasera del motor, asegurando que la línea de suministro principal se conecte al filtro de combustible mediante mangueras de alta presión certificadas. Coloca el filtro de combustible entre el tanque y la bomba de inyección para prevenir obstrucciones y proteger los inyectores.
La bomba de inyección se sitúa cerca del bloque del motor, alineada con el eje de distribución. Conecta las líneas de entrada y salida con abrazaderas reforzadas y revisa que no haya dobleces que puedan limitar el flujo. Asegura que los inyectores estén correctamente fijados en sus alojamientos y que cada conducto de retorno esté dirigido al tanque sin interferir con otros componentes.
Instala los sensores de presión y temperatura a lo largo de la línea de combustible según el diagrama oficial, garantizando que los conectores eléctricos estén firmes y aislados de vibraciones. Verifica la estanqueidad de todas las conexiones antes de poner el sistema en funcionamiento.
Para el correcto ruteo de mangueras, sigue la trayectoria que minimice el contacto con superficies calientes y piezas móviles. Mantén separadas las líneas de combustible y aceite para evitar contaminación y facilita inspecciones rápidas al disponer de accesos claros a cada componente.
Interpretación de símbolos y líneas en el diagrama para mantenimiento y diagnóstico
Identifica primero los símbolos estándar: un círculo con letra indica bomba o sensor, un cuadrado representa válvula, y un triángulo señala dirección de flujo. Reconocer cada símbolo permite localizar rápidamente componentes críticos.
Las líneas continuas muestran el flujo principal de combustible; líneas punteadas representan rutas de retorno o señales de control. Diferencia entre líneas gruesas para tuberías principales y líneas delgadas para conductos auxiliares o electrónicos.
Los cruces de líneas con punto indican conexión física; sin punto, solo intersección visual. Mantén esta distinción al revisar posibles fugas o interferencias en el sistema.
Colores en el diagrama, si están presentes, señalan tipos de combustible o rutas de presión: rojo para alta presión, azul para baja presión, verde para retorno filtrado. Esta codificación ayuda a identificar rápidamente secciones a revisar durante mantenimiento.
Al diagnosticar, sigue la dirección indicada por los triángulos y verifica sensores en puntos clave. Comprueba válvulas señaladas por cuadrados, asegurando que abren y cierran según el diagrama. Registrar lecturas en cada símbolo crítico facilita comparar con parámetros nominales.
Combina la interpretación de símbolos con el análisis de líneas y rutas para localizar obstrucciones, fugas o fallas eléctricas. Aplicar este método reduce tiempo de inspección y garantiza que cada componente funcione conforme al diseño del CT322.
Procedimientos comunes de revisión y solución de fallas en el sistema de combustible
Verifica la presión de combustible utilizando un manómetro específico para el CT322. Una presión inferior a 3,5 bar en condiciones de reposo indica obstrucción en la línea o filtro sucio.
Inspecciona visualmente las mangueras y conexiones. Busca grietas, fugas o deformaciones que puedan generar pérdida de presión o ingreso de aire.
- Revisa el filtro de combustible; reemplázalo cada 250 horas de operación o ante signos de suciedad visible.
- Comprueba la bomba de inyección; escucha ruidos irregulares que indiquen desgaste interno.
- Controla los inyectores; utiliza un banco de pruebas para confirmar la pulverización uniforme y el caudal correcto.
Limpia regularmente los depósitos de sedimentos en el tanque. La acumulación de partículas afecta la operación de la bomba y los inyectores.
- Arranca el motor y observa cualquier vacilación o dificultad en la aceleración, señal de burbujas de aire en el sistema.
- Si se detectan burbujas, purga la línea según el procedimiento del fabricante, abriendo el purgador del filtro hasta que salga combustible sin aire.
- Confirma la correcta conexión eléctrica de la bomba de combustible y sensores; los fallos eléctricos alteran la presión y el flujo.
Utiliza herramientas de diagnóstico compatibles con John Deere para revisar códigos de error en la unidad de control del motor (ECU). Los códigos P0200 a P0210 indican problemas en el circuito de inyectores.
Registra cada paso de la revisión y reemplazo de componentes. Esto permite identificar patrones de falla recurrentes y reducir tiempos de intervención.
