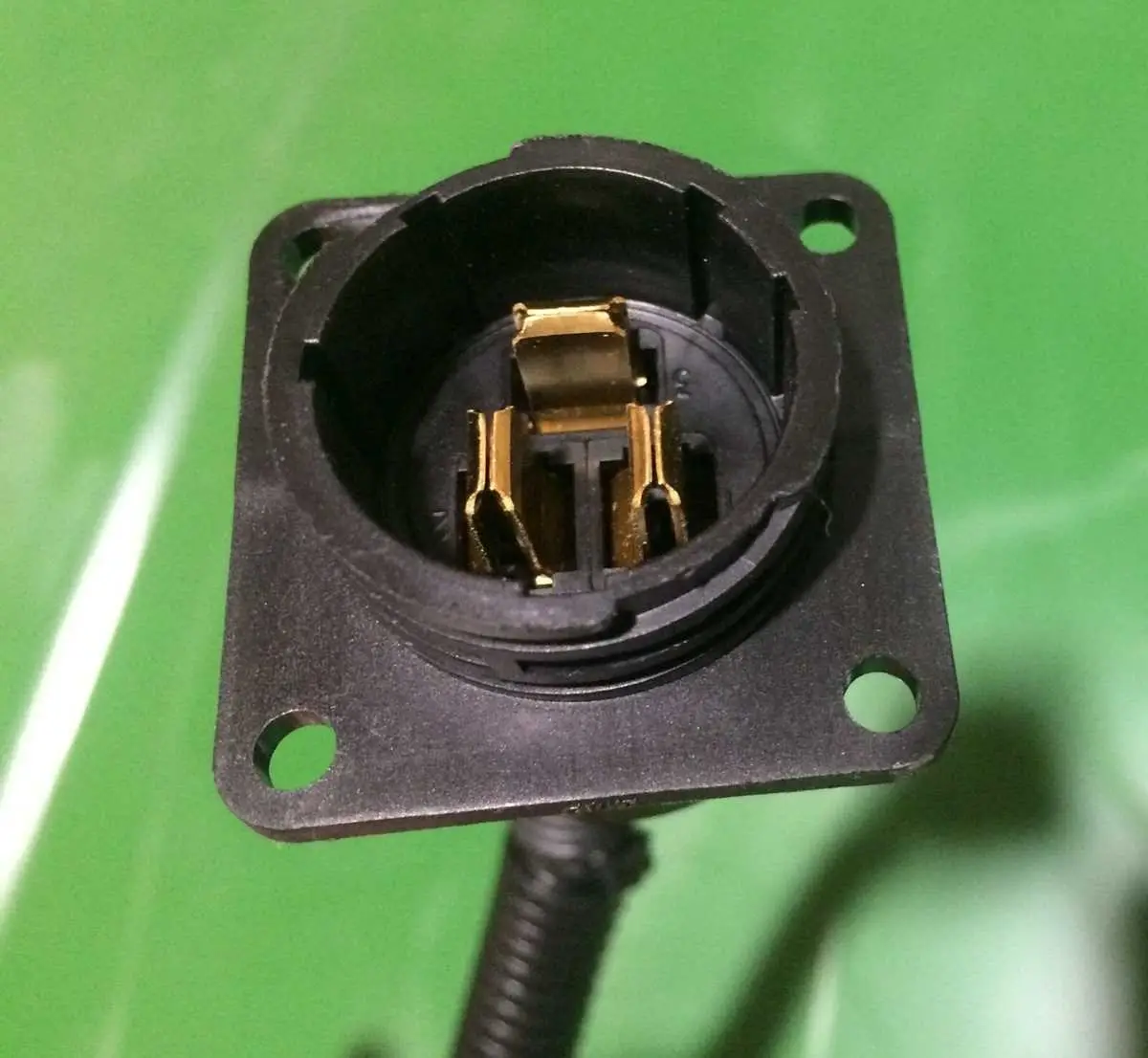

Esquema de cableado del enchufe de conveniencia John Deere
El diagrama de cableado del enchufe de conveniencia de John Deere debe seguir una estructura clara para garantizar una conexión segura y funcional. A continuación se presentan las recomendaciones clave para realizar la instalación correctamente.
1. Identifica los terminales del enchufe: El enchufe de conveniencia suele tener tres terminales: uno para la fase, otro para el neutro y un tercero para la tierra. Es importante que el cableado se realice de acuerdo con estas posiciones.
2. Conexión de los cables: El cable de fase (generalmente de color negro o marrón) debe conectarse al terminal marcado como “L”. El cable neutro (generalmente de color azul) debe ir al terminal marcado como “N”, y el cable de tierra (de color verde/amarillo) se conecta al terminal marcado como “T” o “E”.
3. Verificación de conexiones: Antes de encender el sistema, asegúrate de que todas las conexiones estén firmemente sujetas y que no haya posibilidad de cortocircuitos o conexiones flojas.
4. Usar un multímetro: Después de realizar el cableado, es recomendable utilizar un multímetro para comprobar que no hay cortocircuitos y que la conexión es estable antes de conectar el enchufe a la fuente de alimentación.
5. Consulta el manual de John Deere: Para obtener detalles más específicos sobre el modelo de tu equipo, revisa siempre el manual de usuario de John Deere. Algunos modelos pueden tener variaciones en el tipo de enchufe o en el esquema de cableado.
| Terminal | Cable | Color |
|---|---|---|
| Fase (L) | Cable de fase | Negro o Marrón |
| Neutro (N) | Cable neutro | Azul |
| Tierra (T o E) | Cable de tierra | Verde/Amarillo |
Identificación de los componentes del enchufe de conveniencia
Para identificar correctamente los componentes del enchufe de conveniencia de John Deere, comienza por ubicar los terminales de conexión. Estos son los puntos donde se conectan los cables que alimentan el dispositivo. Los terminales generalmente están marcados con letras, como “L” para el terminal de fase y “N” para el terminal neutro.
En algunos modelos, también puede haber un terminal de tierra, indicado con el símbolo de tierra (⏚). Asegúrate de conectar el cable de tierra al terminal correspondiente para evitar riesgos de descarga eléctrica.
Revisa el cableado de la parte posterior del enchufe. Los cables de fase y neutro deben estar correctamente aislados y no deben mostrar signos de desgaste. Si observas algún daño en los cables, es recomendable reemplazarlos antes de realizar cualquier conexión.
Examina el enchufe para verificar que los pines estén en buen estado. Si alguno está doblado o dañado, no debe utilizarse hasta ser reparado. Los pines deben estar firmemente sujetos al enchufe, asegurando una conexión segura y estable.
Finalmente, asegúrate de que el enchufe esté correctamente fijado al dispositivo para evitar desconexiones accidentales. Utiliza herramientas adecuadas para apretar los tornillos de sujeción, pero sin aplicar demasiada fuerza para no dañar las piezas.
Conexiones y recomendaciones para un cableado correcto
Verifica los conectores: Asegúrate de que todos los conectores estén en buen estado y correctamente alineados. Los pines deben estar firmemente insertados en sus respectivos alojamientos. Si los conectores están dañados o corroídos, reemplázalos inmediatamente para evitar mal contacto.
Utiliza cables de calidad: Es importante elegir cables de calibre adecuado para la corriente que se va a manejar. Elige cables con aislamiento resistente a la humedad y a temperaturas altas para garantizar su durabilidad y funcionamiento seguro.
Conexión a tierra adecuada: La conexión a tierra es clave para prevenir cortocircuitos y asegurar la protección de los equipos. Verifica que el cable de tierra esté correctamente conectado a la terminal correspondiente y que no haya conexiones flojas.
Evita el sobrecalentamiento: Asegúrate de que los cables no estén sobrecargados. Utiliza un amperaje adecuado y no prolongues el uso de una carga que exceda las especificaciones del sistema. Un sobrecalentamiento puede dañar el cableado y los componentes del enchufe.
Comprobación de la polaridad: Revisa que las conexiones de fase y neutro estén correctamente conectadas. La polaridad errónea puede generar fallos en el funcionamiento del enchufe y riesgos de cortocircuito.
Prueba antes de usar: Una vez que todo esté conectado, realiza una prueba de funcionamiento. Usa un multímetro para verificar que la corriente fluya correctamente y que no haya fluctuaciones inusuales en el sistema.
Mantén la limpieza: Asegúrate de que las conexiones estén libres de polvo, humedad y suciedad. Estos factores pueden afectar la conductividad y generar fallos eléctricos.
Solución de problemas comunes en el sistema de enchufe
Si el enchufe de conveniencia no funciona correctamente, verifica los siguientes puntos:
- Revisa la conexión a tierra: Asegúrate de que el cable de tierra esté bien conectado. Una mala conexión a tierra puede causar fallos intermitentes o incluso dañar otros componentes del sistema.
- Inspecciona los cables: Examina los cables por posibles desgastes o daños. Si encuentras algún cable desgarrado o con aislamiento dañado, reemplázalo inmediatamente para evitar cortocircuitos.
- Verifica el fusible: Reemplaza el fusible si está quemado. Los fusibles defectuosos son una causa común de fallos en el sistema eléctrico.
- Prueba la fuente de alimentación: Asegúrate de que el suministro de energía esté activo. Usa un multímetro para comprobar si el enchufe recibe voltaje. Si no es así, revisa los interruptores y las conexiones del sistema eléctrico.
- Chequea la conexión del enchufe: Asegúrate de que el enchufe esté correctamente insertado en el conector, sin corrosión o suciedad que pueda interferir en la conexión.
Si después de verificar estos puntos el problema persiste, podría ser necesario consultar el manual del equipo o contactar con un técnico especializado para una revisión más profunda.
