Para mantener el funcionamiento adecuado del sistema eléctrico de su maquinaria John Deere, es crucial entender cómo funciona el sistema de carga. El diagrama de este sistema muestra cómo se distribuye la energía, desde el alternador hasta la batería, asegurando que todos los componentes reciban la electricidad necesaria para su operación. El alternador genera energía mientras el regulador de voltaje controla su distribución.
Al observar el diagrama, notará que el alternador está conectado a la batería y al sistema de control. El regulador de voltaje ajusta la cantidad de corriente que se dirige a la batería, evitando sobrecargas y asegurando que la máquina funcione correctamente incluso en condiciones extremas. Revise siempre los cables y las conexiones del sistema, ya que cualquier falla en estos componentes puede interrumpir el flujo de energía.
Es recomendable verificar regularmente el diagrama de carga, especialmente durante el mantenimiento preventivo. Esto ayuda a identificar posibles fallas, como la corrosión en las conexiones o un alternador defectuoso. Mantener el sistema de carga en buen estado es vital para evitar problemas eléctricos que puedan afectar el rendimiento general de la máquina.

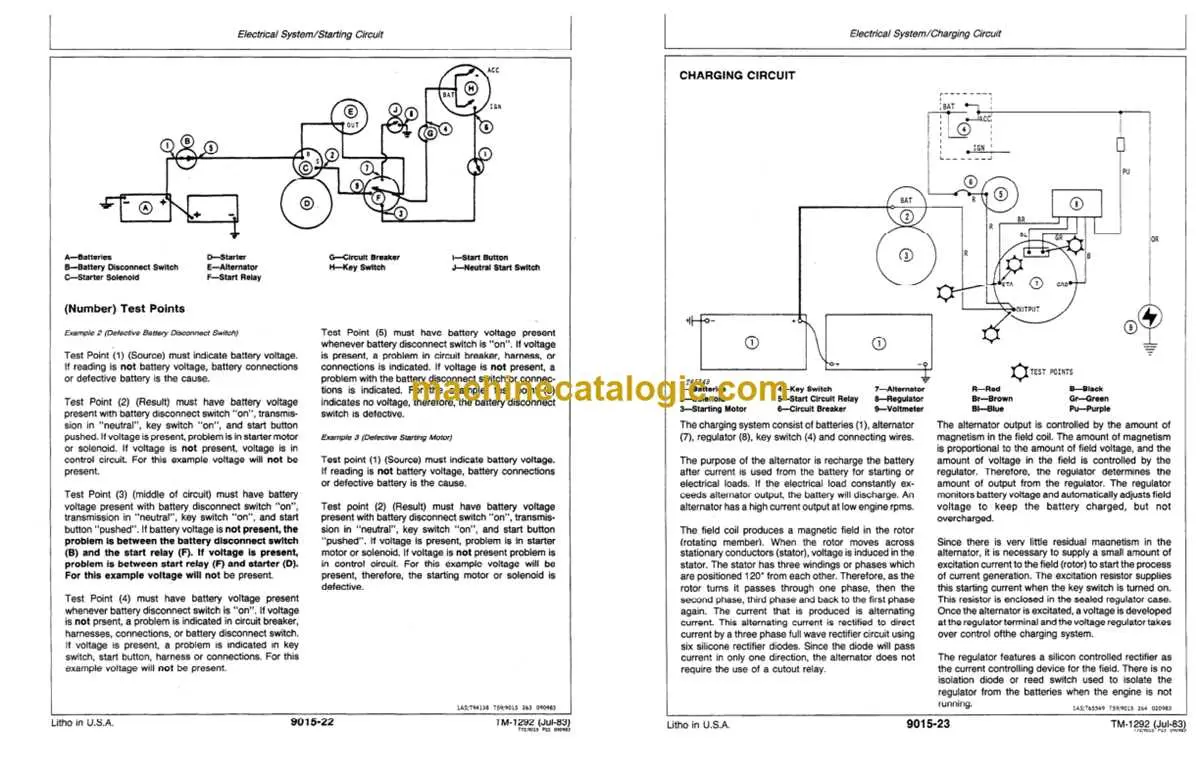

Diagrama del Sistema de Carga de John Deere
El sistema de carga de John Deere se compone de varios componentes clave que aseguran el correcto funcionamiento del motor y otros sistemas eléctricos. Este sistema se basa principalmente en el alternador, la batería y el regulador de voltaje. El alternador produce electricidad para recargar la batería y suministrar energía a los componentes del vehículo. Si el alternador no funciona correctamente, la batería no se recarga y puede agotarse rápidamente.
El diagrama del sistema de carga muestra cómo se conectan estos componentes, así como las interacciones entre ellos. Es fundamental verificar las conexiones entre el alternador y la batería, así como el estado del regulador de voltaje, ya que controla la cantidad de energía que se transfiere a la batería para evitar sobrecargas. Si se observan fallas en el sistema, se recomienda revisar el cableado, los terminales de la batería y el alternador.
Para una correcta interpretación del diagrama, asegúrese de identificar los componentes señalados correctamente: la terminal positiva de la batería se conecta al alternador, mientras que el regulador de voltaje controla la salida de energía del alternador. Si el sistema de carga presenta problemas, un diagnóstico adecuado puede incluir pruebas de voltaje, revisando que la batería reciba la carga adecuada y que el alternador esté funcionando de manera óptima.
Componentes Clave del Sistema de Carga y su Función
Alternador: El alternador convierte la energía mecánica del motor en electricidad. Su principal función es mantener la batería cargada y alimentar los componentes eléctricos del vehículo, como las luces y el sistema de arranque.
Batería: La batería almacena la energía generada por el alternador. Suministra la energía necesaria para arrancar el motor y proveer corriente a los sistemas eléctricos cuando el motor no está en funcionamiento.
Regulador de Voltaje: El regulador de voltaje controla la cantidad de energía que el alternador envía a la batería. Mantiene un nivel constante de voltaje para evitar sobrecargarla o dañarla. Si el voltaje es demasiado alto o bajo, puede afectar la vida útil de la batería y otros componentes eléctricos.
Correa del Alternador: Esta correa conecta el alternador con el motor, transmitiendo la energía necesaria para su funcionamiento. Un ajuste adecuado de la correa es clave para asegurar la eficiencia del sistema de carga.
Conectores y Cables: Los cables y conectores son esenciales para la transferencia de electricidad entre los componentes del sistema de carga. Asegúrese de que no haya cables desgastados o conexiones flojas, ya que pueden generar pérdidas de energía y mal funcionamiento.
Cómo Interpretar el Diagrama del Sistema de Carga en Tractores John Deere
El diagrama del sistema de carga de los tractores John Deere muestra las conexiones entre los componentes clave como el alternador, la batería y el regulador de voltaje. Para interpretarlo correctamente, sigue estos pasos:
1. Identifica el alternador: El alternador es el principal generador de energía en el sistema de carga. En el diagrama, se representa generalmente con un símbolo de círculo o rectángulo con las letras “ALT” o “ALTERNADOR”. Este componente se conecta al regulador de voltaje y a la batería, generando energía para cargarla.
2. Comprueba las conexiones de la batería: La batería está indicada en el diagrama con un símbolo rectangular. Asegúrate de que las conexiones estén correctamente representadas, con un cable positivo (generalmente marcado con un signo +) y uno negativo (-), ambos conectados al alternador y al regulador de voltaje.
3. Verifica el regulador de voltaje: El regulador de voltaje asegura que la batería reciba la cantidad adecuada de carga. En el diagrama, se muestra con un símbolo cuadrado o circular, con las letras “VR” o “REG”. Asegúrate de que esté conectado al alternador y a la batería para controlar el voltaje de salida.
4. Observa los cables y conexiones: Los cables entre estos componentes deben ser claros en el diagrama. Los conductores se representan generalmente con líneas continuas. Asegúrate de que no haya interrumpciones o conexiones incorrectas entre el alternador, el regulador y la batería.
5. Comprueba los interruptores y fusibles: En algunos diagramas, los interruptores o fusibles se incluyen como elementos de protección. Estos se conectan entre la batería y el resto del sistema para evitar sobrecargas. Revisa las conexiones y asegúrate de que todos los interruptores estén en la posición correcta.
Al seguir estos pasos, podrás comprender cómo fluye la corriente dentro del sistema de carga de un tractor John Deere y asegurarte de que todos los componentes estén funcionando correctamente.
Solución de Problemas Comunes en el Sistema de Carga de John Deere
Para resolver problemas en el sistema de carga, verifica primero el estado de la batería. Una batería descargada o dañada puede ser la causa principal de fallos. Si la batería está en buen estado, procede a revisar el alternador.
Si el alternador no carga correctamente, verifica la correa del alternador. Si está floja o desgastada, reemplázala. Asegúrate de que la correa esté bien ajustada y en condiciones óptimas.
Revisa también el regulador de voltaje, ya que un fallo en este componente puede causar una carga insuficiente o excesiva. Si el regulador está dañado, reemplázalo por uno nuevo según las especificaciones del fabricante.
Otro posible problema es un mal contacto en los cables. Inspecciona los terminales y conexiones de los cables, asegurándote de que estén limpios, libres de corrosión y bien ajustados.

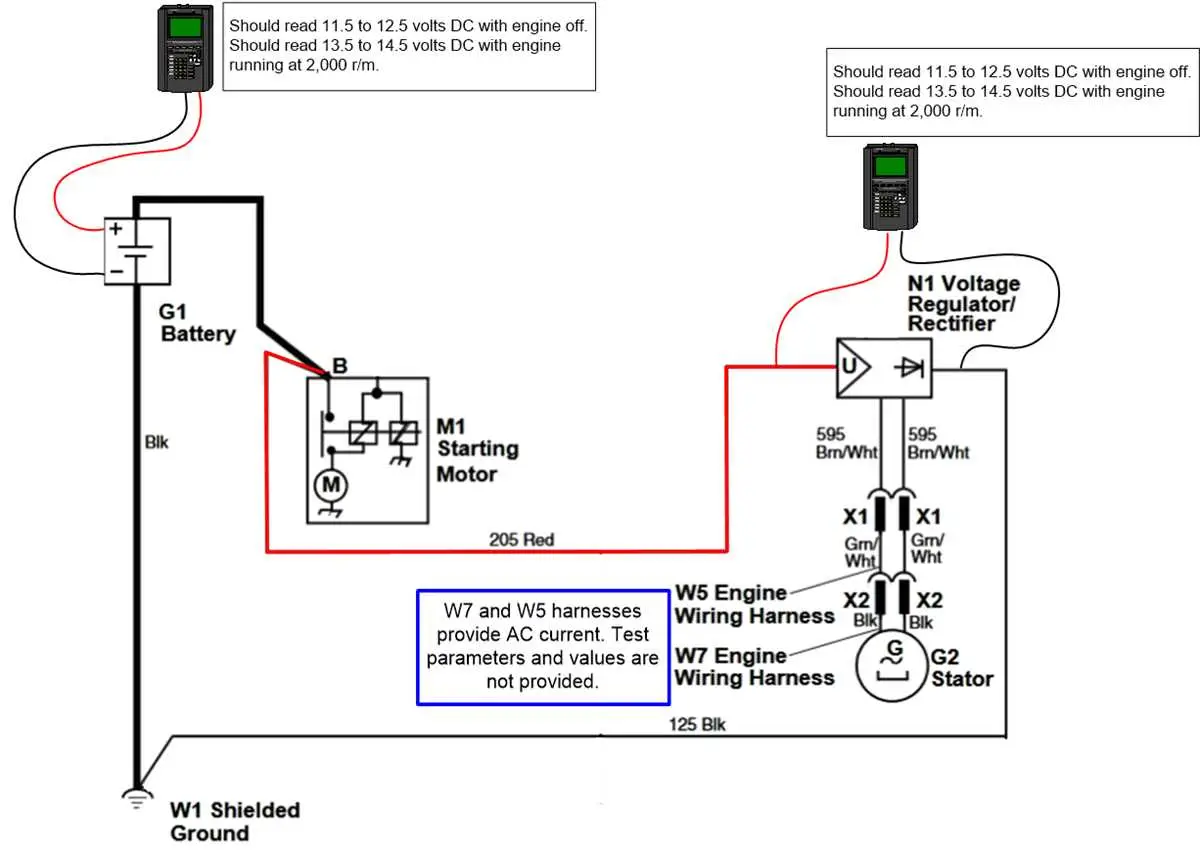

- Comprobación de la batería: Usa un multímetro para medir el voltaje. Debe estar entre 12.5 y 12.8 V en reposo y entre 13.8 y 14.5 V cuando el motor está en marcha.
- Revisión del alternador: Si al medir el voltaje no hay aumento al encender el motor, el alternador podría estar defectuoso.
- Inspección de cables y terminales: Asegúrate de que no haya cables sueltos, dañados o corroídos, lo que podría interrumpir el flujo de corriente.
- Correa del alternador: Verifica que la correa no esté floja ni desgastada. Si es necesario, ajusta o reemplaza la correa.
Si después de realizar estas verificaciones el sistema sigue sin funcionar correctamente, es recomendable realizar una prueba de carga en el alternador o consultar con un técnico especializado.
