Para mantener tu cortacésped John Deere C 111L en óptimas condiciones, es crucial comprender el diagrama de la correa de transmisión. Este componente juega un papel fundamental en el funcionamiento eficiente del sistema de propulsión. Un diagrama claro te ayudará a reemplazar la correa correctamente, evitando problemas de rendimiento y garantizando una larga vida útil del equipo.
Primero, asegúrate de tener a la mano el diagrama específico para tu modelo, ya que existen diferencias en el diseño de las correas dependiendo del tipo de cortacésped. Ubica los puntos clave, como las poleas y los tensores, para que puedas seguir las indicaciones sin errores durante la instalación.
Una vez que identifiques las piezas involucradas, comienza el proceso de desmontaje de manera cuidadosa. Asegúrate de soltar los tensores para liberar la tensión de la correa vieja. Luego, coloca la nueva correa siguiendo el diagrama paso a paso. Es recomendable revisar cada componente del sistema mientras trabajas, ya que una instalación incorrecta podría afectar la eficiencia o incluso dañar otras partes del cortacésped.
Este procedimiento no solo mejora el rendimiento del John Deere C 111L, sino que también te permite mantener el equipo funcionando de manera confiable durante más tiempo. Si sigues el diagrama al pie de la letra, evitarás contratiempos y asegurarás un funcionamiento suave y continuo.

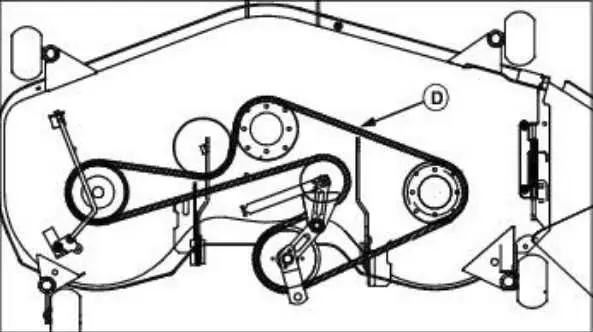

Diagrama de la Correa de Transmisión John Deere C 111L
Para reemplazar la correa de transmisión del modelo John Deere C 111L, sigue el diagrama que te guiará a través de la correcta colocación de cada componente. La correa conecta el motor con el sistema de tracción y debe estar bien alineada para evitar fallos en el funcionamiento.
Comienza quitando la cubierta de la correa, asegurándote de no dañar los clips de retención. Luego, identifica el recorrido de la correa según el diagrama, prestando especial atención a los tensores y poleas que modifican su trayectoria. Asegúrate de que la correa esté colocada de manera que no se deslice de las poleas, ya que esto podría reducir la eficiencia de la transmisión.
Una vez que la nueva correa esté en su lugar, ajusta la tensión utilizando el tensor, asegurándote de que la correa quede ajustada pero sin excesiva presión, lo que podría dañar los componentes. Verifica que todas las poleas giren libremente antes de cerrar la cubierta.
El correcto montaje de la correa de transmisión no solo asegura un rendimiento óptimo de tu John Deere C 111L, sino que también previene el desgaste prematuro de las piezas relacionadas. Revisa regularmente el estado de la correa y los componentes circundantes para mantener el equipo en buen estado de funcionamiento.
Cómo identificar los componentes principales en el diagrama de la correa
Identifica las partes clave del sistema de correa observando el diagrama con atención. El primer componente a buscar es la polea motriz, que conecta el motor con la correa. Es la fuente de energía que impulsa todo el sistema. Luego, localiza las poleas secundarias, que ayudan a dirigir y distribuir el movimiento de la correa a otras partes del vehículo o equipo.
La correa misma, que debe estar representada de manera continua en el diagrama, es crucial. Asegúrate de verificar su trayecto, observando si hay secciones donde se cruza o se desvía hacia otras poleas. Esto te dará una idea clara de cómo se transmite la energía a lo largo del sistema.
En el diagrama también se destacan los tensores y guías, que mantienen la tensión adecuada de la correa y aseguran su correcto funcionamiento. A menudo se representan con símbolos que indican su posición exacta a lo largo del recorrido de la correa.
Finalmente, revisa las poleas de dirección o las poleas de cambio de dirección, que son responsables de modificar el ángulo de la correa, ayudando a optimizar el flujo de energía. Estos componentes pueden estar indicados con flechas o líneas que muestran el cambio de dirección de la correa.
Pasos detallados para la instalación de la correa de transmisión
Comienza asegurándote de que la máquina esté apagada y con el freno de estacionamiento activado para evitar cualquier accidente durante el proceso.
1. Desmonta la cubierta del motor: Retira los tornillos que sujetan la cubierta del motor. Usa una llave adecuada para evitar dañar las piezas.
2. Afloja la correa vieja: Localiza el tensor de la correa y afloja el mecanismo. Si el tensor está bloqueado, usa una llave inglesa para liberarlo. Esto permitirá que la correa se afloje y se pueda retirar sin dificultad.
3. Retira la correa antigua: Una vez aflojado el tensor, retira la correa antigua de las poleas. Asegúrate de no dañar las poleas ni otras partes al extraerla.
4. Inspecciona las poleas: Revisa las poleas en busca de signos de desgaste o daño. Si alguna polea está defectuosa, cámbiala antes de proceder con la instalación de la nueva correa.
5. Coloca la nueva correa: Coloca la nueva correa en las poleas, asegurándote de que encaje perfectamente en cada una. Sigue el patrón de instalación indicado en el diagrama de la correa de transmisión del modelo C 111L.
6. Ajusta el tensor: Una vez que la correa esté colocada correctamente, ajusta el tensor para que quede bien tensa. La correa debe estar firme, pero sin exceso de tensión. Esto evitará el desgaste prematuro.
7. Verifica la alineación: Revisa que la correa esté alineada correctamente en todas las poleas. Si es necesario, ajusta las poleas o el tensor hasta que la correa esté bien centrada.
8. Vuelve a montar la cubierta: Coloca la cubierta del motor nuevamente y asegúrate de que los tornillos estén bien apretados. Esto protegerá la correa y las piezas del motor de suciedad y daños.
9. Realiza una prueba: Enciende el motor y observa el funcionamiento de la correa de transmisión. Verifica que no haya ruidos extraños y que la correa se mueva suavemente sin desviarse de las poleas.
Si todo está en orden, habrás completado con éxito la instalación de la correa de transmisión. ¡Listo para continuar con el trabajo!
Solución de problemas comunes relacionados con la correa de transmisión
Si la correa de transmisión de tu John Deere C 111L no funciona correctamente, revisa primero su alineación. Asegúrate de que esté correctamente posicionada en todas las poleas y tensores. Si la correa está desalineada, puede provocar desgaste irregular y fallos en el sistema de transmisión.
Otro problema frecuente es el desgaste de la correa. Si notas que está agrietada, rota o deshilachada, es necesario reemplazarla. Revisa la correa visualmente y asegúrate de que no haya signos evidentes de daño. Las correas en mal estado pueden afectar el rendimiento y la seguridad de la máquina.
El mal funcionamiento del tensor de la correa puede generar ruidos extraños o un rendimiento deficiente. Si el tensor está flojo o defectuoso, ajusta o reemplázalo según sea necesario. Un tensor defectuoso no mantendrá la tensión adecuada, lo que puede llevar a un desgaste prematuro de la correa y otros componentes.
Si el sistema de transmisión patina, revisa la correa para verificar si está demasiado floja. Ajusta la tensión de la correa según las especificaciones del fabricante. Una correa floja no podrá transmitir el poder de manera efectiva, lo que afectará la tracción y el rendimiento del tractor.
En algunos casos, la acumulación de suciedad, grasa o residuos en las poleas o la correa puede impedir un buen funcionamiento. Limpia regularmente las superficies de contacto para mantener el sistema de transmisión libre de obstrucciones.
Por último, revisa el sistema de poleas. Las poleas dañadas o desalineadas pueden generar fricción excesiva, provocando un desgaste innecesario de la correa. Verifica que las poleas estén en buen estado y alineadas correctamente antes de volver a colocar la correa.
