Esquema de cableado para cargador de batería John Deere

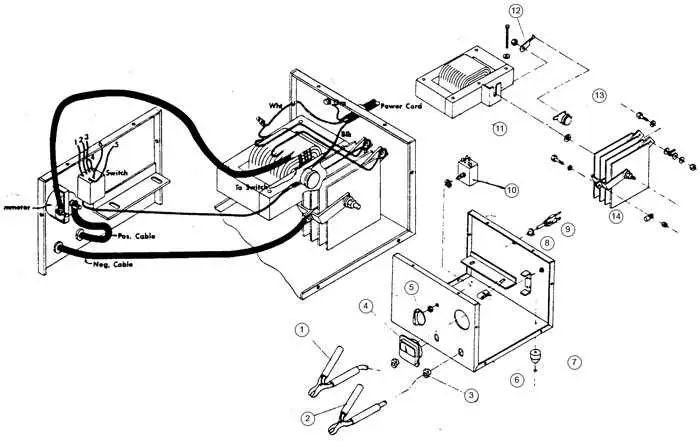

john deere battery charger wiring diagram

Para realizar una correcta conexión del cargador de batería John Deere, primero asegúrese de identificar los terminales positivos y negativos en el cargador y la batería. El terminal positivo se conecta al cable rojo, mientras que el negativo se conecta al cable negro. Esta diferenciación es clave para evitar cortocircuitos y daños en los componentes eléctricos.

Recomendamos que, antes de proceder con cualquier instalación, revise el manual de su cargador John Deere. Allí encontrará los diagramas eléctricos específicos que indican cómo deben ser conectados los cables, junto con precauciones para asegurar un funcionamiento adecuado y seguro del equipo.

Es importante también verificar que el cargador esté apagado antes de realizar cualquier ajuste en los cables. Utilice siempre herramientas aisladas para evitar el riesgo de descargas eléctricas. Cuando haya completado la conexión de los cables, puede encender el cargador y observar que las luces indicadoras reflejen que el proceso de carga está en marcha.

Esquema de cableado del cargador de batería John Deere

john deere battery charger wiring diagram

Para realizar una correcta instalación del cargador de batería en un equipo John Deere, asegúrate de seguir el esquema de cableado adecuado. El diagrama muestra las conexiones específicas entre los terminales del cargador, la batería y los componentes eléctricos clave. Esto garantizará que la energía fluya correctamente y que la batería se cargue sin problemas.

Comienza identificando los cables de entrada y salida. El cable de entrada conecta el cargador a la fuente de energía, mientras que el cable de salida se conecta a la batería. Asegúrate de que la polaridad de los cables coincida con las especificaciones del fabricante. Un error común es invertir la polaridad, lo que puede dañar tanto el cargador como la batería.

En el esquema, verás que el cable positivo (rojo) debe conectarse al terminal positivo de la batería, mientras que el cable negativo (negro) va al terminal negativo. Además, algunos modelos pueden incluir un cable de tierra adicional que debe ser conectado a una parte metálica del vehículo o equipo, asegurando una correcta conexión a tierra.

Verifica también la ubicación del fusible de protección. Este fusible se encuentra entre el cargador y la batería, protegiendo el sistema contra posibles sobrecargas o cortocircuitos. Si el fusible se quema, reemplázalo por uno con la misma capacidad de amperaje para evitar daños adicionales.

Es importante que, al seguir el esquema de cableado, utilices cables con la capacidad de amperaje adecuada para soportar el flujo de corriente requerido sin sobrecalentarse. Esto garantizará la seguridad durante la carga y prolongará la vida útil tanto del cargador como de la batería.

Una vez completadas todas las conexiones, realiza una revisión final para asegurarte de que no haya cables sueltos o conexiones flojas. Enciende el cargador y revisa el indicador de carga para confirmar que el sistema esté funcionando correctamente.

Conexiones principales en el diagrama del cargador de batería

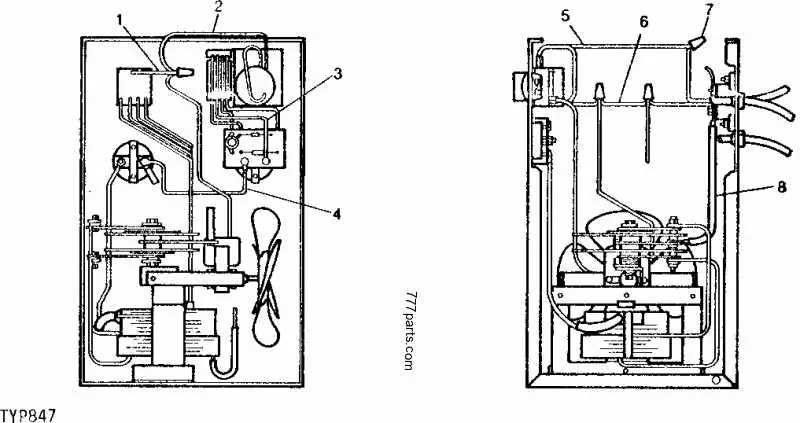

john deere battery charger wiring diagram

Para asegurar una instalación correcta del cargador de batería John Deere, es crucial identificar las conexiones principales en el diagrama eléctrico. La fuente de alimentación debe conectarse al terminal positivo (+) y al terminal negativo (-) de la batería. El cable positivo, generalmente de color rojo, debe conectarse al borne positivo de la batería y al terminal correspondiente del cargador.

El cable negativo (de color negro) se conecta al borne negativo de la batería y a una masa o tierra adecuada. Esto ayuda a evitar cortocircuitos y posibles daños durante la carga. Además, asegúrate de que el cable de alimentación esté correctamente aislado y sin daño visible.

En muchos diagramas, se incluyen fusibles de protección. Estos fusibles deben ser verificados para confirmar que están en buen estado. Si el fusible se funde, es vital reemplazarlo por uno de la misma capacidad para evitar fallos en el sistema de carga.

La conexión del regulador de voltaje es otro aspecto importante. Este componente controla la cantidad de energía suministrada a la batería y debe conectarse adecuadamente para mantener un voltaje estable. Cualquier falla en esta conexión puede afectar el proceso de carga y dañar la batería a largo plazo.

Finalmente, asegúrate de que todos los cables estén firmemente conectados y sin signos de corrosión. Las conexiones flojas pueden generar un calentamiento excesivo y una carga ineficiente. Inspecciona también los terminales de la batería para garantizar que estén limpios y libres de residuos.

Cómo interpretar los símbolos y colores en el esquema de cableado

Identificar los símbolos y colores en un diagrama de cableado es crucial para realizar una instalación correcta. Los colores indican el tipo de conexión o voltaje, mientras que los símbolos representan componentes específicos del sistema eléctrico. Por ejemplo, un cable rojo suele indicar corriente positiva, mientras que el negro representa tierra o negativo.

Los símbolos en el esquema de cableado corresponden a componentes eléctricos, como interruptores, fusibles y transformadores. Asegúrate de reconocer cada uno para evitar confusiones. El símbolo de un círculo con una “X” en el centro generalmente indica un interruptor, mientras que los rectángulos pueden ser fusibles o resistencias.

Es importante también observar las leyendas o claves de símbolos en el diagrama, ya que explican el significado de cada uno en el contexto del diagrama. Algunos diagramas incluyen también la numeración de cables para facilitar la conexión correcta de cada uno.

Al interpretar los colores de los cables, ten en cuenta las regulaciones locales, ya que pueden variar. Por ejemplo, el verde o verde con amarillo se utiliza comúnmente para cables de tierra, mientras que el azul es para cables neutros en muchas instalaciones.

En resumen, comprender tanto los símbolos como los colores te permitirá trabajar con mayor precisión y seguridad en el cableado de un cargador de batería John Deere.

Solución de problemas comunes en el sistema de carga de John Deere

john deere battery charger wiring diagram

Cuando el cargador de batería no funciona correctamente, es fundamental identificar las posibles causas para proceder con la reparación. Aquí tienes algunos problemas comunes y sus soluciones.

  • Falta de carga en la batería: Verifica que los cables de conexión estén bien ajustados y no presenten corrosión. Si el problema persiste, revisa el voltaje de salida del cargador. Un voltaje bajo indica un cargador defectuoso o mal cableado.
  • Fusible quemado: Un fusible quemado puede cortar el flujo de corriente. Inspecciona todos los fusibles del cargador y sustitúyelos si están dañados.
  • Conexión incorrecta: Asegúrate de que los cables de entrada y salida estén conectados correctamente. Consulta el diagrama de cableado del cargador para verificar que las conexiones sean las adecuadas.
  • Falta de señalización en el cargador: Si las luces del cargador no indican su funcionamiento, comprueba el interruptor de encendido y los cables de conexión. Si no hay señales, el cargador podría tener un fallo interno que requiere revisión profesional.
  • Batería defectuosa: Una batería vieja o dañada no mantendrá la carga correctamente. Realiza una prueba de carga con un multímetro para verificar su capacidad. Si la batería no alcanza el voltaje adecuado, es hora de reemplazarla.
  • Temperatura elevada: Si el cargador se sobrecalienta, puede ser un indicativo de que está trabajando más de lo normal. Verifica que no haya obstrucciones en las salidas de ventilación y asegúrate de que el ambiente de carga esté fresco.

Realizar un mantenimiento regular y seguir el diagrama de cableado te ayudará a evitar muchos de estos problemas. Si los problemas persisten, es recomendable contactar con un técnico especializado.
