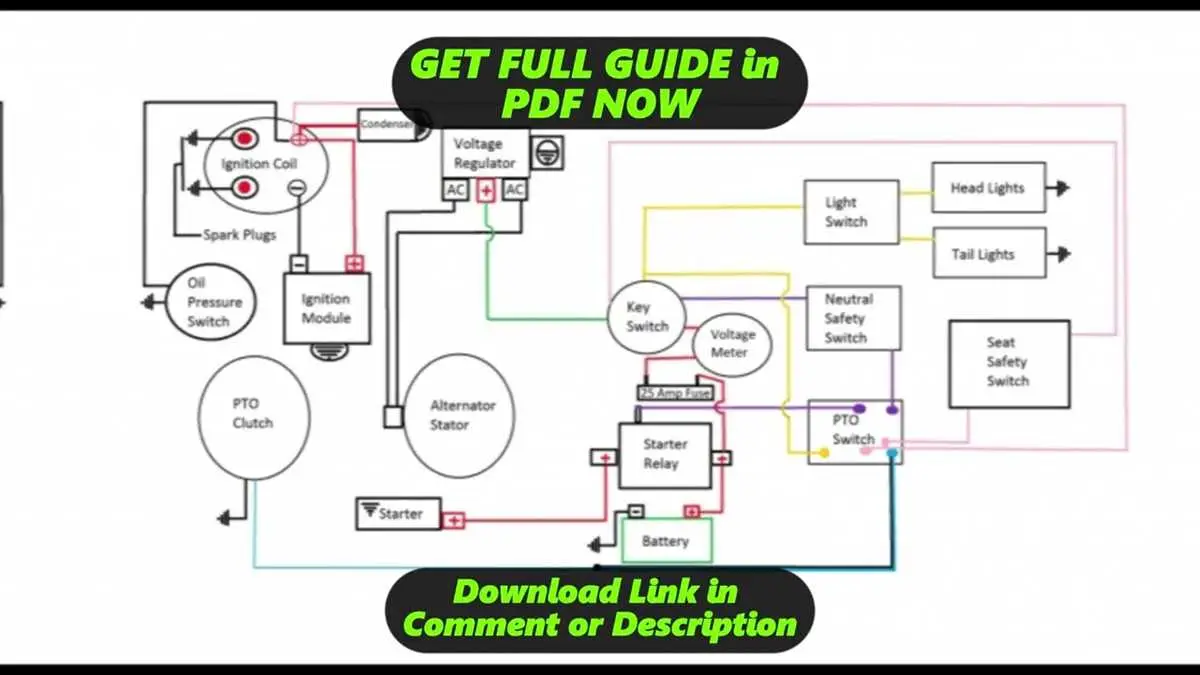

Revisa el diagrama de encendido del John Deere AMT 626 antes de intentar cualquier reparación eléctrica. Localizar correctamente los cables de la bobina, el interruptor de encendido y el módulo de control facilita identificar fallas y evitar cortocircuitos.
Marca cada conexión usando etiquetas o cinta de colores para mantener el orden al desconectar los cables. El diagrama indica la posición exacta de los terminales y la secuencia de conexión entre el interruptor, la batería y el motor de arranque, lo que permite reconectar todo sin errores.
Comprueba la continuidad de los cables usando un multímetro siguiendo las rutas señaladas en el diagrama. Esto ayuda a detectar cables dañados o conexiones flojas que podrían generar problemas de arranque o fallos intermitentes en el sistema eléctrico.
Al reemplazar componentes como el interruptor de encendido o el módulo de control, sigue la referencia de colores y números del diagrama para garantizar compatibilidad. Mantener la documentación a mano durante el trabajo minimiza errores y facilita cualquier ajuste futuro.
Guía práctica del diagrama de encendido John Deere AMT 626
Conecta el cable rojo del interruptor de encendido al terminal positivo de la batería para garantizar suministro constante de energía. Verifica que los fusibles principales estén en buen estado antes de iniciar cualquier prueba.
Ubica el módulo de encendido en la posición correcta y asegúrate de que los conectores estén firmemente ajustados. Cada cable del módulo tiene un código de color; sigue el esquema del diagrama para evitar errores de conexión.
Conecta el cable negro al terminal de tierra del chasis, asegurando contacto limpio y sin corrosión. La continuidad eléctrica en esta conexión es fundamental para evitar fallos intermitentes en el encendido.
Identifica los cables que alimentan la bobina y el distribuidor. El diagrama muestra claramente la secuencia de encendido; respétala para mantener la sincronización correcta del motor.
Si es necesario reemplazar algún cable, corta únicamente el tramo dañado y utiliza terminales compatibles. Evita empalmes débiles que puedan generar pérdida de voltaje o interferencias.
Después de realizar todas las conexiones, prueba el encendido girando la llave sin arrancar el motor. Observa las luces de advertencia y el comportamiento del tablero para confirmar que el circuito funciona correctamente.
Registra cualquier modificación o ajuste realizado durante la instalación, de modo que futuras intervenciones sean más rápidas y seguras. Mantén el diagrama accesible para consultas rápidas durante el mantenimiento.
Ubicación y conexión de los componentes del sistema de encendido
Coloca la batería en el compartimento designado, asegurando que los bornes positivo y negativo estén correctamente identificados. Conecta el cable positivo al interruptor de encendido y el negativo a la masa del chasis para garantizar un circuito estable.
El interruptor de encendido debe instalarse en el tablero, con el cable de salida dirigido hacia la bobina de encendido. Verifica que las conexiones estén firmes y sin corrosión, utilizando terminales apropiados.
La bobina de encendido se sitúa cerca del motor, evitando contacto con superficies calientes. Conecta el cable de alta tensión desde la bobina hasta el distribuidor, asegurando que los terminales estén ajustados para evitar chispas falsas.
El distribuidor se monta alineado con las marcas de tiempo del motor. Cada cable de bujía se conecta en el orden correcto según el diagrama del motor, garantizando la secuencia de encendido precisa.
Instala las bujías con la separación correcta, siguiendo las especificaciones del fabricante. Asegúrate de que cada cable esté firmemente conectado a la bujía correspondiente y que no existan tensiones que puedan dañarlos.
Los sensores de encendido, si el modelo los incluye, se ubican según las indicaciones del diagrama eléctrico. Conecta sus cables respetando la polaridad y verifica que los conectores queden protegidos de humedad y vibraciones.
Revisa todas las conexiones antes de encender el motor, asegurando continuidad en cada circuito y eliminando posibles cortocircuitos. Un sistema bien conectado evita fallas y permite un arranque confiable del John Deere AMT 626.
Interpretación de colores y códigos de los cables en el diagrama
Identifica cada cable según su color y código al revisar el diagrama de encendido del John Deere AMT 626. Esto permite localizar rápidamente conexiones y evitar errores al realizar mantenimiento o reparaciones.
- Rojo (R): Suministra energía principal desde la batería hacia el interruptor de encendido.
- Negro (B): Conexión a tierra para completar circuitos y prevenir fallos eléctricos.
- Amarillo (Y): Señal de alimentación a accesorios o relés de control.
- Verde (G): Indica circuitos de señalización, como luces de advertencia o indicadores.
- Azul (Bl): Conexiones de sensores y sistemas electrónicos auxiliares.
- Blanco (W): Usado en circuitos de control intermedio entre interruptores y módulos.
- Naranja (O): Señales de activación de relés o bobinas del motor.
Los códigos junto a los cables, generalmente combinaciones de letras y números, detallan su función específica y ruta en el sistema. Por ejemplo, R1 podría referirse al cable rojo que alimenta el relé principal.
Verifica siempre la correspondencia entre color y código antes de desconectar cualquier conexión. Esto reduce riesgos de cortocircuitos y asegura que cada componente reciba la señal correcta.
Al seguir este patrón de interpretación, se facilita la localización de fallas y la sustitución de cables dañados sin comprometer otros circuitos.
- Consulta la leyenda del diagrama para confirmar cada color y código.
- Utiliza herramientas de medición, como multímetros, para comprobar continuidad antes de reconectar.
- Marca los cables con etiquetas temporales si realizas modificaciones, manteniendo la referencia original del diagrama.
Procedimiento para diagnosticar y reparar fallos de encendido
Verifica la batería y el estado de los terminales. Un voltaje inferior a 12,4 V puede impedir el arranque. Limpia los bornes y aprieta las conexiones sueltas.
Inspecciona el interruptor de encendido y el relé. Usa un multímetro para comprobar continuidad y resistencia. Sustituye componentes que no entreguen señal constante al girar la llave.
Revisa las bujías y los cables de alta tensión. Retira las bujías, comprueba desgaste o depósitos de carbón, y mide la resistencia de los cables. Cambia piezas defectuosas o corroídas.
Comprueba la bobina de encendido midiendo su resistencia primaria y secundaria según el diagrama del AMT 626. Una lectura fuera de los rangos indicados indica reemplazo necesario.
Examina los conectores del sistema de encendido. Busca cables pelados, conectores flojos o humedad. Repara o reemplaza cualquier conexión dañada para garantizar transmisión correcta de señal.
Si el tractor no arranca, prueba el sistema con un arrancador auxiliar. Si arranca, confirma que la alimentación principal llega correctamente a todos los componentes según el diagrama.
Después de las reparaciones, enciende el motor y observa la chispa en cada cilindro. Ajusta la sincronización si es necesario y asegúrate de que no haya ruidos extraños ni interrupciones en el encendido.
Registra cada medición y componente reemplazado. Esto facilita futuras intervenciones y evita confusiones al diagnosticar fallos recurrentes.
