Conecta correctamente el alternador de tu maquinaria John Deere siguiendo el diagrama de cableado específico para cada modelo. Esto evita sobrecargas y fallos en el sistema eléctrico durante el funcionamiento. Asegúrate de identificar los terminales de salida, el regulador de voltaje y las conexiones a batería antes de cualquier intervención.
Utiliza herramientas de medición para comprobar continuidad y voltaje en los cables antes de conectar el alternador. Marca cada línea según el diagrama y confirma que los colores de los conductores coincidan con los indicados en el manual técnico. Esta práctica reduce riesgos de cortocircuitos y daños en componentes electrónicos.
Durante la instalación, verifica que las abrazaderas y soportes mantengan el alternador firme sin generar tensiones en los cables. Revisa las conexiones a tierra y asegúrate de que no haya corrosión en los terminales. Finalmente, realiza una prueba de carga con el motor en marcha para confirmar que el alternador suministra el voltaje correcto según las especificaciones de John Deere.

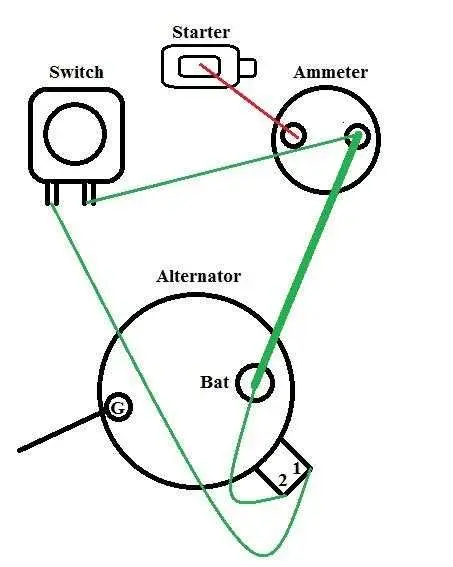

Diagrama de cableado del alternador John Deere para diagnóstico y reparación
Conecta el alternador siguiendo el diagrama específico del modelo John Deere para identificar correctamente cada terminal. Utiliza un multímetro para medir el voltaje en los puntos clave y confirmar que la corriente fluye según las especificaciones del fabricante.
Revisa los cables de alimentación y tierra:
- Terminal B+: conecta directamente al borne positivo de la batería. Asegúrate de que el cable esté libre de corrosión y bien ajustado.
- Terminal D+: proporciona la señal de carga al tablero. Verifica continuidad y resistencia mínima en el cableado.
- Terminal DF o campo: controla la excitación del alternador. Comprueba que la resistencia sea la indicada en el manual.
Para detectar fallos en el alternador, sigue estos pasos:
- Desconecta la batería antes de manipular el alternador para evitar cortocircuitos.
- Inspecciona visualmente los conectores y cables por signos de desgaste o quemaduras.
- Mide el voltaje en cada terminal con el motor apagado y luego en marcha, comparando con los valores especificados.
- Si detectas voltaje insuficiente en B+, revisa el fusible principal y las conexiones a la batería.
- Si la señal D+ no llega al tablero, verifica continuidad y reemplaza el cable si es necesario.
- Para problemas en el terminal DF, comprueba el regulador de voltaje y la integridad del devanado de campo.
Mantén siempre limpias las conexiones y aprieta los bornes según el par indicado por John Deere. Sustituye cualquier cable dañado para evitar fluctuaciones de voltaje que puedan afectar otros componentes eléctricos.
Después de realizar reparaciones, realiza una prueba de carga midiendo la salida del alternador bajo consumo eléctrico. Confirma que los valores coinciden con el rango permitido para tu modelo específico.

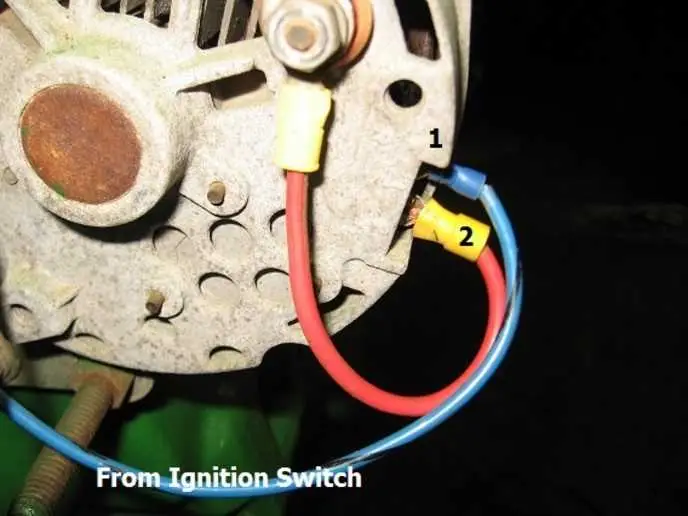

Identificación de cables y conexiones del alternador John Deere
Conecta primero el cable principal de salida del alternador, generalmente de color rojo, al terminal positivo de la batería o al punto de distribución de carga. Asegúrate de que la conexión esté firme para evitar pérdidas de voltaje.
Ubica el cable de excitación, normalmente verde o azul, que activa el regulador de voltaje interno. Este cable se conecta al interruptor de encendido o a la señal del panel de control según el modelo del tractor.
Identifica la conexión de tierra, frecuentemente un cable negro, que se une al chasis o al motor. Una conexión de tierra adecuada garantiza la estabilidad del voltaje y previene fallos eléctricos.
Localiza los cables de señales adicionales, como la luz de advertencia de carga, que suele ser amarillo. Este cable se conecta al tablero de instrumentos para indicar el estado de funcionamiento del alternador.
Verifica cada terminal antes de encender el motor. Usa un multímetro para confirmar continuidad y polaridad correcta en todos los cables. Mantén los conectores limpios y sin corrosión para asegurar lecturas precisas y una operación estable.
Al reemplazar o revisar el alternador, etiqueta cada cable con cinta o marcadores de colores. Esto facilita la reconexión y reduce riesgos de errores en la instalación, especialmente en modelos con múltiples accesorios eléctricos.
Procedimiento paso a paso para probar y reemplazar el alternador
Conecta un multímetro en modo de voltaje a los terminales de la batería. Arranca el motor y verifica que la lectura sea entre 13,5 y 14,8 V. Valores fuera de este rango indican problemas en el alternador o en el regulador de voltaje.
Desconecta el motor y asegúrate de que el cinturón del alternador esté tenso y sin desgaste. Un cinturón flojo puede generar carga insuficiente incluso si el alternador funciona correctamente.
Inspecciona visualmente los terminales y conexiones del alternador. Limpia cualquier corrosión con un cepillo de alambre y aprieta las conexiones flojas para asegurar contacto eléctrico firme.
Para pruebas más avanzadas, desconecta el cable de alimentación principal del alternador y mide la resistencia entre los terminales del rotor. La resistencia típica debe estar entre 0,2 y 0,5 ohmios. Valores fuera de este rango requieren reemplazo del alternador.
Si decides reemplazar el alternador, desconecta primero la batería para evitar cortocircuitos. Afloja los tornillos de montaje y retira el cinturón cuidadosamente. Instala el alternador nuevo alineando correctamente los soportes y vuelve a apretar todos los tornillos según el par recomendado en el manual de John Deere.
Reconecta el cinturón, ajusta la tensión siguiendo las especificaciones y vuelve a conectar la batería. Arranca el motor y mide nuevamente el voltaje en los terminales de la batería para confirmar que el alternador nuevo genera carga adecuada.
Realiza una inspección final de todas las conexiones y asegúrate de que no haya ruidos anormales provenientes del alternador. Esto garantiza que la sustitución se completó correctamente y que el sistema eléctrico funciona de manera estable.
Resolución de problemas comunes en el cableado del alternador
Verifica primero la conexión de la terminal B+ al sistema eléctrico; un contacto flojo puede provocar carga insuficiente y fallos intermitentes. Usa un multímetro para medir voltaje directamente en la terminal; valores por debajo de 13,5 V con el motor en marcha indican pérdida de conexión o cable deteriorado.
Inspecciona el cable de excitación del alternador (terminal D+ o L según modelo). Busca aislamiento roto, corrosión o empalmes mal hechos. La resistencia excesiva en este cable reduce la capacidad del alternador de iniciar la carga correctamente.
Confirma que el cable de masa esté firme y sin óxido. La falta de continuidad a tierra provoca luces de advertencia y oscilaciones de voltaje. Mide resistencia entre el chasis y la carcasa del alternador; valores superiores a 0,5 Ω requieren limpieza o reemplazo de la conexión.
Revisa los fusibles y portafusibles asociados al alternador. Un fusible fundido puede interrumpir la alimentación al regulador interno o al sistema de control. Sustituye únicamente por fusibles con la misma amperaje especificado por John Deere.
Examina los conectores de plástico en busca de pines doblados o carbonizados. Limpia con limpiador de contactos y asegúralos firmemente. Los problemas en estos puntos son frecuentes en tractores antiguos o expuestos a humedad.

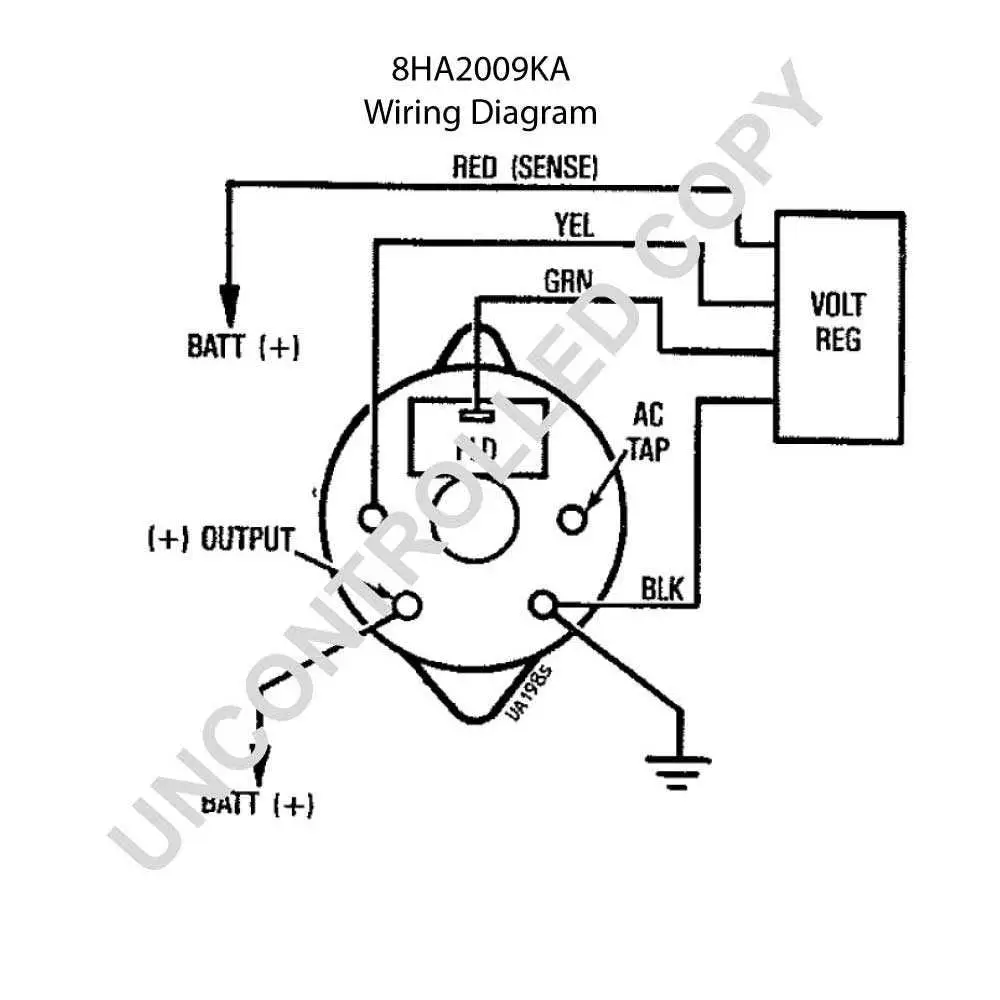

Si el alternador dispone de regulador externo, verifica las conexiones de entrada y salida siguiendo el diagrama de cableado. Un mal contacto en el regulador provoca sobrecarga o descarga insuficiente.
Para cables con signos de desgaste avanzado, reemplázalos por conductores del mismo calibre y resistencia. Evita empalmes improvisados y usa terminales de compresión según especificaciones de John Deere.
