Si estás trabajando con el motor de un John Deere 9650, tener un diagrama claro de la correa del motor es fundamental para un mantenimiento eficiente. El diagrama proporciona información precisa sobre la disposición de las correas, lo que te ayudará a realizar ajustes y reemplazos sin complicaciones.
La correa del motor en este modelo juega un papel crucial en la transmisión de energía entre diferentes componentes del motor. Es importante seguir el diagrama al pie de la letra para evitar errores comunes durante la instalación o el reemplazo, lo que podría llevar a un rendimiento deficiente o daños en otras partes del sistema.
Al inspeccionar el diagrama, asegúrate de identificar correctamente cada una de las correas y su ruta, teniendo en cuenta la tensión necesaria para cada sección. Conocer estos detalles te permitirá abordar problemas como el desgaste prematuro o los ruidos inusuales de manera efectiva.

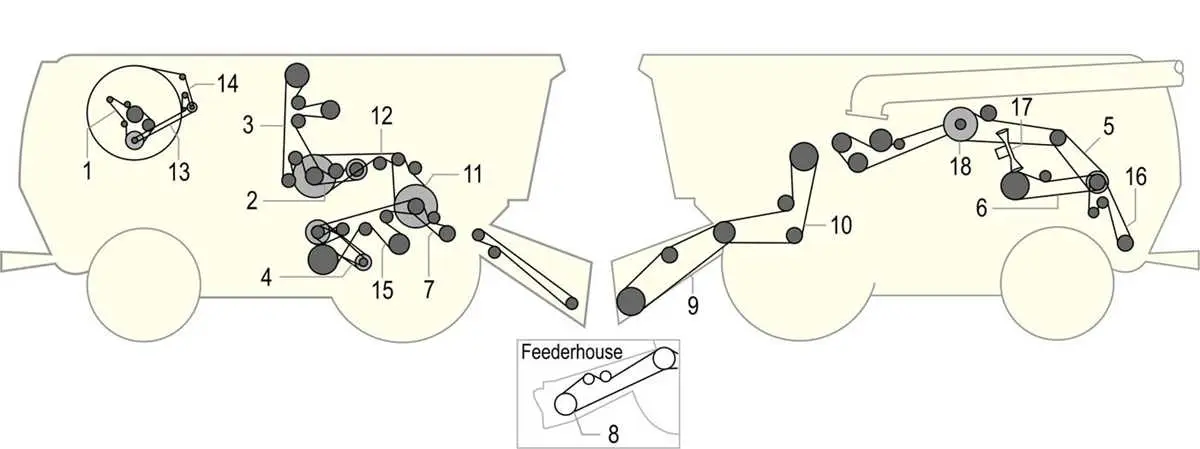

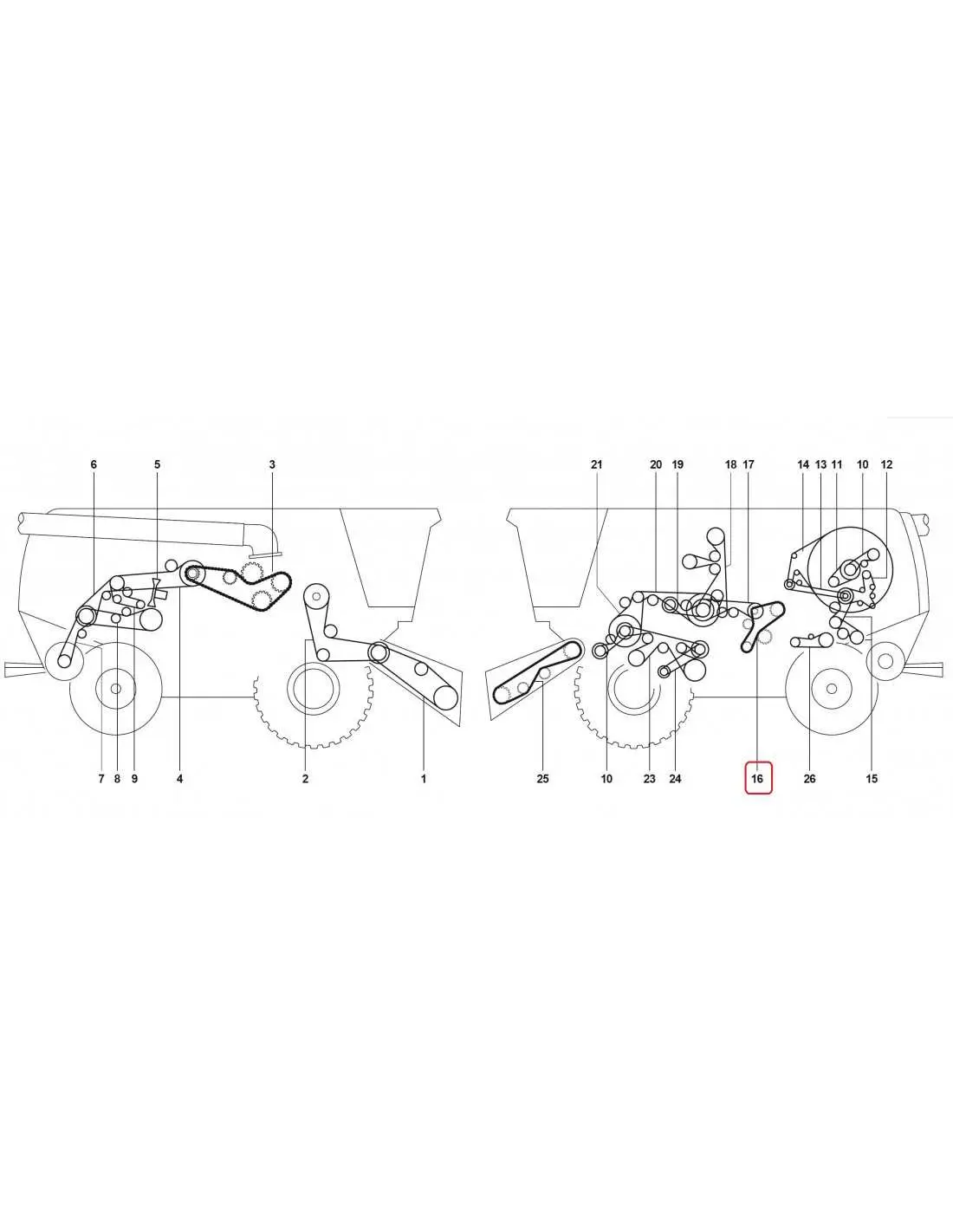

Diagrama de la correa del motor John Deere 9650
Reemplazar la correa del motor en el John Deere 9650 requiere seguir un diagrama preciso para garantizar el funcionamiento adecuado del motor. Este diagrama indica la disposición correcta de la correa en las poleas y componentes del motor. Asegúrate de que la correa esté alineada correctamente antes de apretar las poleas para evitar fallos en el sistema.
Comienza identificando las poleas principales: la polea del cigüeñal, la polea del alternador, la polea de la bomba de agua y la polea de la bomba de combustible. El diagrama de la correa muestra cómo estas deben conectarse entre sí. Asegúrate de que la correa se ajuste firmemente pero sin forzarla. Una correa demasiado tensa puede desgastar los componentes del motor, mientras que una correa floja puede resbalar o incluso romperse.
Verifica también el estado de las poleas y las tensores. Si notas alguna grieta o daño, reemplaza el componente afectado antes de instalar la correa nueva. Si el diagrama incluye un tensor ajustable, asegúrate de que esté correctamente colocado y ajustado según las especificaciones del fabricante.
Una vez que la correa esté instalada, realiza una revisión final para asegurarte de que esté correctamente alineada y no haya obstrucciones. Al arrancar el motor, escucha cualquier sonido inusual que pueda indicar un problema con la correa o el sistema de poleas.
Cómo interpretar el diagrama de correa del motor John Deere 9650
Para entender el diagrama de correa del motor John Deere 9650, primero enfócate en los puntos clave de su diseño. Las correas se encuentran distribuidas de manera estratégica para asegurar el funcionamiento eficiente del sistema. Observa las líneas y las flechas que indican la dirección del movimiento, así como los componentes que deben ser impulsados por las correas, como la bomba de agua, el alternador y el compresor de aire.
Identifica las tensiones en cada correa. Los diagramas de correa incluyen información acerca de los tensores y la forma de ajustar las correas correctamente para evitar un desgaste excesivo. Presta atención a las especificaciones de la longitud y la tensión recomendada para cada una de las correas, ya que una tensión incorrecta puede generar fallos en el rendimiento del motor o en la duración de las piezas.
Revisa las rutas de las correas. En el diagrama, cada línea representará la trayectoria que debe seguir la correa para conectar los componentes del motor. Asegúrate de que las correas no se crucen de manera innecesaria, ya que esto puede provocar fricción adicional o dañar las piezas. Es recomendable verificar las especificaciones del fabricante para confirmar que todas las rutas estén correctas.
Fíjate en los puntos de tensión. Cada punto donde una correa entra en contacto con un componente tiene un impacto directo en la eficiencia del motor. Los diagramas de correa muestran estos puntos y cualquier mecanismo de tensión asociado. Asegúrate de que los tensores estén funcionando de manera adecuada y que no haya desgastes visibles que puedan afectar el rendimiento de las correas.
Finalmente, compara el diagrama con el estado real de las correas en el motor. El diagrama es una referencia visual para verificar si las correas están correctamente instaladas y si se encuentran en buen estado. Si encuentras alguna discrepancia entre el diagrama y la instalación actual, realiza los ajustes necesarios según las indicaciones del fabricante.
Pasos para reemplazar la correa del motor según el diagrama
Ubica el diagrama de la correa del motor en el manual del equipo o en el panel del motor. Asegúrate de que el motor esté apagado y la maquinaria esté completamente detenida antes de comenzar.
Desmonta cualquier cubierta que obstruya el acceso a la correa. Utiliza una llave adecuada para aflojar los pernos de la cubierta y retírala cuidadosamente.
Localiza la correa vieja observando cómo está colocada según el diagrama. Asegúrate de que no haya tensores o componentes adicionales que dificulten el proceso.
Afloja el tensor de la correa usando una herramienta adecuada. Esto liberará la tensión y permitirá retirar la correa vieja sin dificultad. Evita aplicar demasiada fuerza al tensor para evitar daños en el sistema.
Retira la correa antigua y revisa el estado de los componentes cercanos, como los poleas o tensores. Asegúrate de que no haya piezas desgastadas o dañadas que puedan afectar el funcionamiento de la nueva correa.
Coloca la nueva correa siguiendo el mismo patrón que se muestra en el diagrama. Asegúrate de que la correa quede bien alineada en las poleas y que no se desplace de su lugar.
Vuelve a ajustar el tensor hasta que la correa quede bien tensa, pero sin excesiva presión. Verifica que la correa se mueva libremente y no tenga demasiada holgura.
Reinstala las cubiertas y ajusta los pernos de nuevo. Asegúrate de que todo esté firmemente colocado y que no haya piezas sueltas.
Enciende el motor y verifica que la correa funcione correctamente, sin ruidos extraños o deslizamientos. Si todo está en orden, habrás completado el reemplazo con éxito.
Errores comunes al ajustar la correa en el motor John Deere 9650
Uno de los errores más comunes al ajustar la correa es no verificar la alineación correcta de las poleas. Asegúrate de que todas las poleas estén alineadas antes de colocar la correa, ya que una alineación incorrecta puede provocar un desgaste prematuro de la correa y otros componentes.
Otro error frecuente es no tensar la correa adecuadamente. La correa debe tener la tensión justa: ni demasiado floja ni demasiado ajustada. Si está demasiado floja, puede deslizarse, mientras que si está demasiado tensa, puede sobrecargar los cojinetes del motor y las poleas. Utiliza una herramienta de medición de tensión para obtener la calibración correcta.
Es crucial evitar la instalación de una correa vieja o dañada. Siempre revisa el estado de la correa antes de ajustarla. Si está desgastada, fisurada o presenta otros daños visibles, reemplázala antes de intentar ajustar el sistema. De lo contrario, podrías comprometer la eficiencia del motor.
No revises el sistema de poleas solo por encima. Inspecciona cuidadosamente cada polea para asegurarte de que no esté dañada o desalineada. Un pequeño daño en la polea puede generar un fallo en el ajuste de la correa, lo que afectaría el funcionamiento general del motor.
Además, no descuides la limpieza del área donde instalarás la correa. Asegúrate de que las superficies de las poleas estén libres de suciedad y residuos que puedan interferir con el buen funcionamiento del sistema de transmisión.
Finalmente, evita realizar ajustes sin el manual de usuario del motor. El manual proporciona información específica sobre las recomendaciones de ajuste de la correa, lo que ayudará a prevenir errores y prolongar la vida útil del motor.
