Para solucionar problemas eléctricos en el tractor John Deere 820, es fundamental comprender su diagrama de cableado. Este diagrama proporciona una visión clara de cómo se conectan los diferentes componentes eléctricos, permitiendo identificar posibles fallas rápidamente.
Comienza verificando las conexiones principales. Asegúrate de que todos los cables estén firmemente conectados a sus respectivos terminales. Cualquier cable flojo o corroído puede causar interrupciones en el funcionamiento de los sistemas eléctricos.
Revisa los fusibles y relés. Los fusibles son una de las primeras piezas a comprobar si el tractor no arranca o experimenta fallos eléctricos. Un fusible quemado puede interrumpir el flujo de energía hacia componentes clave como el sistema de encendido o los sistemas de iluminación.
Otro aspecto importante es la verificación del sistema de tierra. Un mal contacto en la tierra puede generar cortocircuitos o impedir el funcionamiento adecuado de varios sistemas eléctricos. Revisa cada punto de conexión a tierra según el diagrama para asegurarte de que todo esté en orden.
Diagrama de cableado del tractor John Deere 820

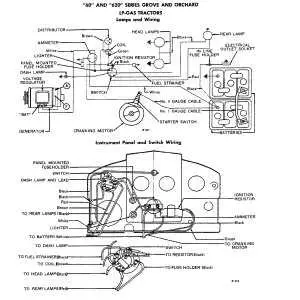

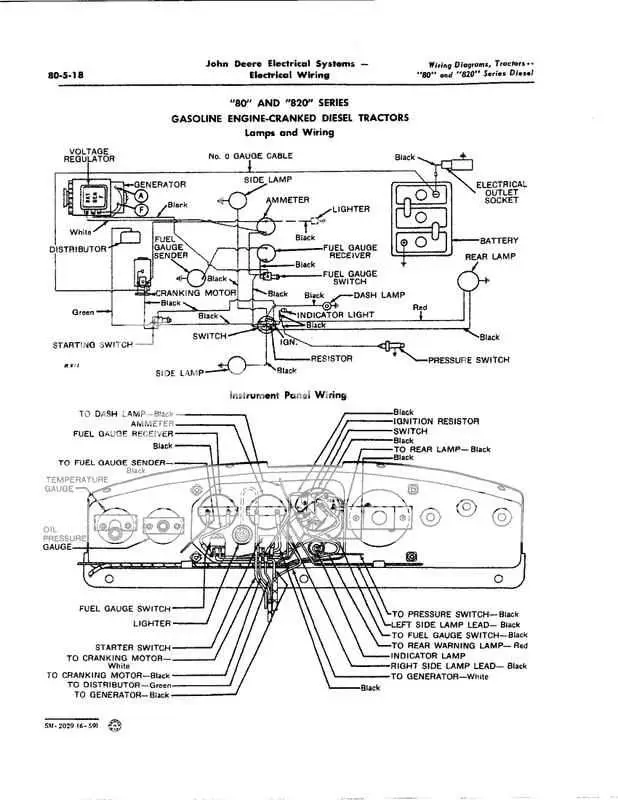

El diagrama de cableado del tractor John Deere 820 es una herramienta esencial para realizar reparaciones o mantenimiento. Este diagrama detalla la conexión de los componentes eléctricos del tractor, permitiendo identificar fácilmente los cables y conexiones entre los diferentes sistemas.
Para interpretar el diagrama correctamente, sigue estos pasos clave:
- Identificación de los componentes: Localiza cada parte del sistema eléctrico, como el alternador, la batería, el motor de arranque, las luces y los interruptores. El diagrama ofrece un mapa visual de todas estas conexiones.
- Conexiones entre componentes: El diagrama muestra cómo los cables se conectan entre sí, desde el sistema de encendido hasta las conexiones a tierra. Es importante asegurarse de que no haya cortocircuitos ni cables deshilachados.
- Verificación de los fusibles: Asegúrate de comprobar la posición y los valores de los fusibles en el diagrama. Esto es fundamental para evitar fallos eléctricos y asegurar un funcionamiento adecuado del tractor.
- Reemplazo de cables dañados: Si encuentras cables con señales de desgaste o daño, reemplázalos utilizando los colores y especificaciones indicadas en el diagrama.
Además, verifica que todas las conexiones sean seguras y estén bien aisladas para evitar problemas de sobrecalentamiento o cortocircuitos. Si encuentras alguna anomalía, realiza un seguimiento de los cables afectados y revisa su estado físico y eléctrico.
Con un diagrama de cableado claro y preciso, las reparaciones y el mantenimiento del tractor John Deere 820 serán mucho más sencillos y efectivos.
Identificación de los componentes principales del sistema eléctrico
Para una correcta interpretación del diagrama de cableado del John Deere 820, es crucial identificar los principales componentes del sistema eléctrico. El interruptor de encendido es uno de los elementos clave, controlando el suministro de energía a la unidad. Asegúrese de verificar las conexiones al alternador, que es responsable de generar electricidad para recargar la batería durante el funcionamiento del tractor.
El sistema de arranque está compuesto por el motor de arranque y el solenoide, los cuales permiten que el motor se inicie cuando se gira la llave de encendido. Además, el fusible principal debe ser revisado, ya que protege todo el sistema eléctrico de posibles cortocircuitos y sobrecargas.
Otro componente importante es la batería, que almacena la energía necesaria para arrancar el motor y alimentar los sistemas eléctricos cuando el motor está apagado. Inspeccione las conexiones de la batería para asegurarse de que estén libres de corrosión y firmemente conectadas.
Los cables de conexión y los interruptores de circuito deben ser verificados para asegurar que no existan desconexiones o fallos en el sistema de distribución de energía. Las conexiones deben estar bien aisladas para evitar cortocircuitos o fallos eléctricos durante su funcionamiento.
Por último, el sistema de luces y señales también forma parte integral del sistema eléctrico. Revise las conexiones de los faros y las luces de advertencia para asegurarse de que funcionen correctamente y que no haya daños en los cables que puedan causar fallos en la iluminación.
Conexión y diagnóstico de los cables en el sistema de arranque
Para garantizar un arranque adecuado del tractor John Deere 820, verifica que todos los cables del sistema de arranque estén conectados correctamente. La conexión errónea puede impedir el funcionamiento del motor. Inspecciona la batería, el interruptor de encendido y los cables de arranque en busca de corrosión o desgaste.
Comienza revisando los cables de la batería. Asegúrate de que los terminales estén firmemente sujetos y libres de suciedad o corrosión. Si observas signos de desgaste en el aislamiento de los cables, es necesario reemplazarlos para evitar cortocircuitos.
Verifica la continuidad de los cables de arranque utilizando un multímetro. Coloca el multímetro en modo de prueba de continuidad y verifica la conexión entre el interruptor de encendido y el motor de arranque. Si no hay continuidad, esto indica que hay un fallo en los cables o el interruptor.
Examina también el relé de arranque. Un relé defectuoso puede interrumpir el paso de corriente al motor de arranque. Prueba el relé con un probador de voltaje. Si no responde correctamente, reemplázalo por uno nuevo.
Por último, asegúrate de que el cable de tierra esté en buen estado y correctamente conectado al chasis del tractor. Un mal contacto en el cable de tierra puede impedir que el sistema de arranque funcione correctamente.
Solución de problemas comunes en el sistema eléctrico del John Deere 820
Para resolver problemas eléctricos en el John Deere 820, comienza verificando el estado de la batería. Si la máquina no arranca, puede ser que la batería esté descargada o dañada. Asegúrate de que los terminales estén limpios y bien conectados. Si la batería está en buen estado, prueba con un cargador para asegurar que tiene suficiente carga.
Revisa el interruptor de encendido y el cableado asociado. Un mal contacto o cable suelto puede impedir el arranque del tractor. Verifica también los fusibles; un fusible quemado puede cortar el suministro de energía a componentes clave. Reemplázalos si es necesario y asegúrate de que estén instalados correctamente.
Si el tractor sigue sin arrancar, examina el relé de arranque y el motor de arranque. Un relé defectuoso puede no permitir que la corriente llegue al motor de arranque. Además, el motor de arranque puede estar atascado o fallar por desgaste. Si es necesario, prueba con un relé de repuesto y verifica la continuidad de los cables que conectan el motor de arranque.
Inspecciona los cables de tierra. Un mal contacto a tierra puede generar fallos intermitentes en el sistema eléctrico. Asegúrate de que los cables de tierra estén bien conectados y sin corrosión.
Por último, si observas que el sistema eléctrico se apaga inesperadamente, revisa el interruptor de seguridad y los cables conectados al sistema de encendido. Un fallo en estos componentes puede cortar la corriente durante la operación.
