Para diagnosticar problemas eléctricos en el tractor John Deere 7920, es crucial comprender el diagrama de la caja de fusibles. Este diagrama te permitirá localizar y reemplazar fusibles de manera rápida y segura. Asegúrate de tener a mano el manual de servicio para verificar los valores y ubicaciones exactas de cada fusible según la configuración de tu tractor.
Identificación de los Fusibles: La caja de fusibles se encuentra generalmente en el panel lateral derecho del tractor, cerca de la batería. Cada fusible está etiquetado con números que corresponden a circuitos específicos. Si experimentas problemas con luces, sistema de arranque o accesorios, revisa primero los fusibles asignados a esos sistemas.
Reemplazo de Fusibles: Al sustituir un fusible, utiliza uno nuevo con la misma clasificación de amperaje. Un fusible incorrecto puede dañar el sistema eléctrico. Para retirar un fusible, usa un extractor de fusibles y asegúrate de que el área esté limpia para evitar cortocircuitos.
Si el problema persiste después de cambiar los fusibles, puede ser necesario revisar otros componentes eléctricos o consultar con un técnico especializado en maquinaria John Deere. Mantén el diagrama de fusibles siempre accesible para futuros mantenimientos.

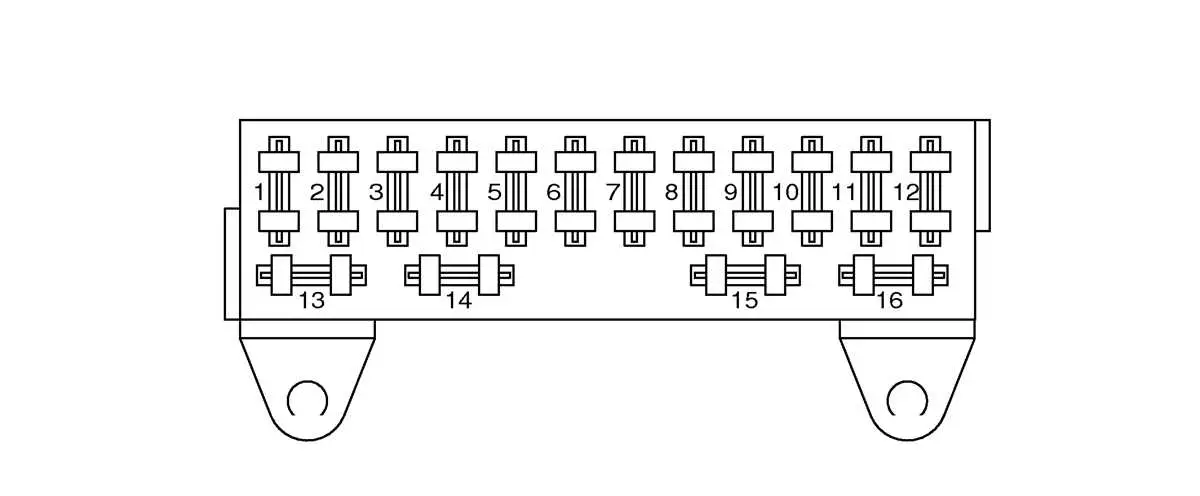

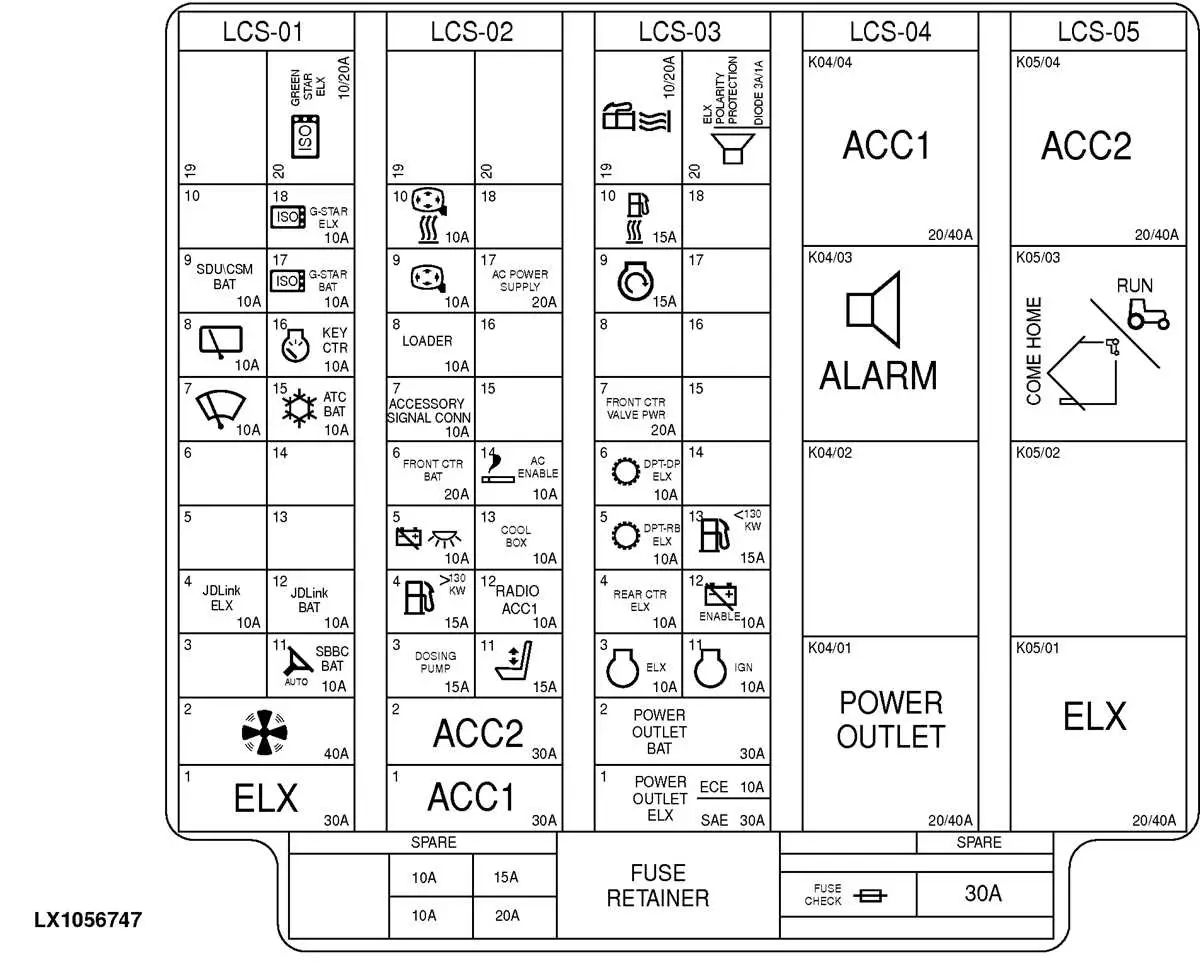

Diagrama de caja de fusibles John Deere 7920
El diagrama de la caja de fusibles del John Deere 7920 es clave para identificar y solucionar problemas eléctricos rápidamente. La caja de fusibles se encuentra en el compartimiento del motor, cerca del lado derecho del tractor. Para acceder a ella, simplemente retira la tapa protectora con cuidado.
En la caja de fusibles, cada fusible tiene un número y una función específica. Los fusibles principales incluyen aquellos responsables del sistema de encendido, luces, y control de la bomba de combustible. Asegúrate de revisar el manual del operador para confirmar los valores y ubicaciones precisos de cada fusible.
Cuando un fusible se quema, se debe reemplazar por uno del mismo tipo y valor. Reemplazar fusibles incorrectos puede dañar el sistema eléctrico. Si un fusible se quema repetidamente, esto puede indicar un problema más serio, como un cortocircuito o un fallo en un componente eléctrico.
Es recomendable verificar regularmente el estado de los fusibles y los cables para evitar inconvenientes durante la operación del tractor. Si tienes dudas sobre el diagrama de fusibles, consulta el manual de servicio o contacta a un profesional especializado para obtener asistencia técnica.
Ubicación de la caja de fusibles en el John Deere 7920
La caja de fusibles en el tractor John Deere 7920 se encuentra en el compartimento del motor, justo debajo del capó. Esta ubicación permite un acceso fácil para verificar o reemplazar los fusibles en caso de que se presenten problemas eléctricos.
Para acceder a la caja de fusibles, abre el capó delantero y busca la caja que está montada cerca del lado derecho del motor. Asegúrate de que el motor esté apagado y las llaves estén fuera del encendido antes de proceder con cualquier revisión o reemplazo de fusibles.
Dentro de la caja, cada fusible está claramente etiquetado según su función, lo que facilita la identificación del que necesitas revisar o cambiar. Si no tienes el manual a la mano, puedes buscar una lista de los fusibles en la parte interna de la tapa de la caja.
Recuerda que un fusible quemado puede ser indicativo de un fallo en el sistema eléctrico del tractor. Es recomendable inspeccionar el cableado y los componentes cercanos para asegurarse de que no haya cortocircuitos o daños que puedan causar problemas recurrentes.
- Acceso: bajo el capó, lado derecho del motor.
- Seguridad: apaga el motor y quita las llaves antes de manipular los fusibles.
- Etiquetas: cada fusible está marcado con su función en la tapa de la caja.
Cómo leer el diagrama de la caja de fusibles del John Deere 7920
Para interpretar el diagrama de la caja de fusibles del John Deere 7920, primero localiza la caja de fusibles, generalmente ubicada en la parte frontal del tractor, cerca del compartimiento del motor. El diagrama te ayudará a identificar cada fusible según su función y número de referencia.
Cada fusible está marcado con un número y un símbolo que indican su propósito. Por ejemplo, los fusibles relacionados con el sistema eléctrico estarán señalados de manera diferente a los de los sistemas de luces o de la cabina. Es fundamental que al leer el diagrama, observes los amperajes de cada fusible para asegurarte de que son los correctos.
Para una correcta lectura, revisa la leyenda del diagrama, que generalmente se encuentra al pie o al lado del esquema. Esta leyenda proporciona información clave sobre la ubicación de los fusibles y qué dispositivos protegen. Además, si el fusible está marcado con un color específico, como el rojo o el azul, indica un amperaje particular, lo cual es importante para reemplazarlo de manera adecuada.
Cuando un fusible se funde, es vital que utilices el repuesto adecuado según el número y el amperaje indicado en el diagrama. Reemplazar un fusible por uno incorrecto puede generar daños en los sistemas eléctricos del tractor.
Solución de problemas comunes relacionados con los fusibles en el John Deere 7920
Si experimentas fallos eléctricos en tu John Deere 7920, verifica primero los fusibles. Los fusibles quemados son una causa común de problemas, como luces que no funcionan o sistemas eléctricos inoperativos. Reemplazar los fusibles dañados es un paso sencillo para solucionar estos inconvenientes.
1. Verificación de fusibles: Comienza por ubicar la caja de fusibles, que generalmente se encuentra cerca del panel de instrumentos o en el compartimiento del motor. Usa un multímetro para comprobar si los fusibles están quemados. Un fusible dañado tendrá un filamento roto o carbonizado.
2. Problemas de sobrecarga: Si varios fusibles se queman al mismo tiempo, es posible que haya un problema en el sistema eléctrico, como una sobrecarga o un corto circuito. Revisa los cables y conexiones en busca de signos de daño o desgaste. Un cortocircuito puede ser causado por cables expuestos o mal conectados.
3. Uso de fusibles incorrectos: Asegúrate de reemplazar los fusibles por los adecuados en cuanto a amperaje. Usar un fusible con mayor capacidad puede provocar daños en los componentes eléctricos, mientras que uno de menor capacidad podría seguir quemándose.
4. Conexiones sueltas: Si los fusibles continúan fallando después de reemplazarlos, verifica las conexiones dentro de la caja de fusibles. Conexiones sueltas o corroídas pueden generar fallos recurrentes en el sistema eléctrico. Limpia y aprieta las conexiones para evitar más problemas.
5. Chequeo de la batería: Una batería defectuosa o de bajo voltaje puede generar problemas eléctricos, sobre todo cuando los fusibles se queman repetidamente. Verifica que la batería esté en buen estado y tenga el voltaje adecuado.
