Si necesitas reparar o modificar el sistema eléctrico de tu John Deere 790, es crucial contar con un diagrama de cableado preciso. Este esquema te guiará paso a paso para identificar y solucionar posibles fallos. Asegúrate de tener las herramientas adecuadas, como un multímetro, para realizar mediciones de corriente y voltaje.
El diagrama de cableado de este modelo cubre todas las conexiones principales, desde el sistema de arranque hasta los componentes de la iluminación. Primero, localiza el panel de fusibles y los interruptores de corriente; estos suelen ser puntos críticos cuando el tractor presenta problemas eléctricos. Al tener el diagrama a mano, podrás identificar rápidamente los cables que podrían estar dañados o desconectados.
Es recomendable revisar cada componente individualmente. Empieza por las conexiones a la batería, ya que los problemas de alimentación son comunes en vehículos de este tipo. Además, asegúrate de comprobar los conectores de los sensores de temperatura y presión, que son vitales para el funcionamiento eficiente del motor.
Una vez que hayas revisado los cables más accesibles, procede a verificar el sistema de arranque. Reemplazar cables deteriorados en este sistema puede evitar problemas futuros relacionados con la puesta en marcha del motor. Recuerda siempre seguir las instrucciones del fabricante y evitar el uso de cables de calidad inferior para asegurar la durabilidad y el rendimiento del sistema eléctrico.

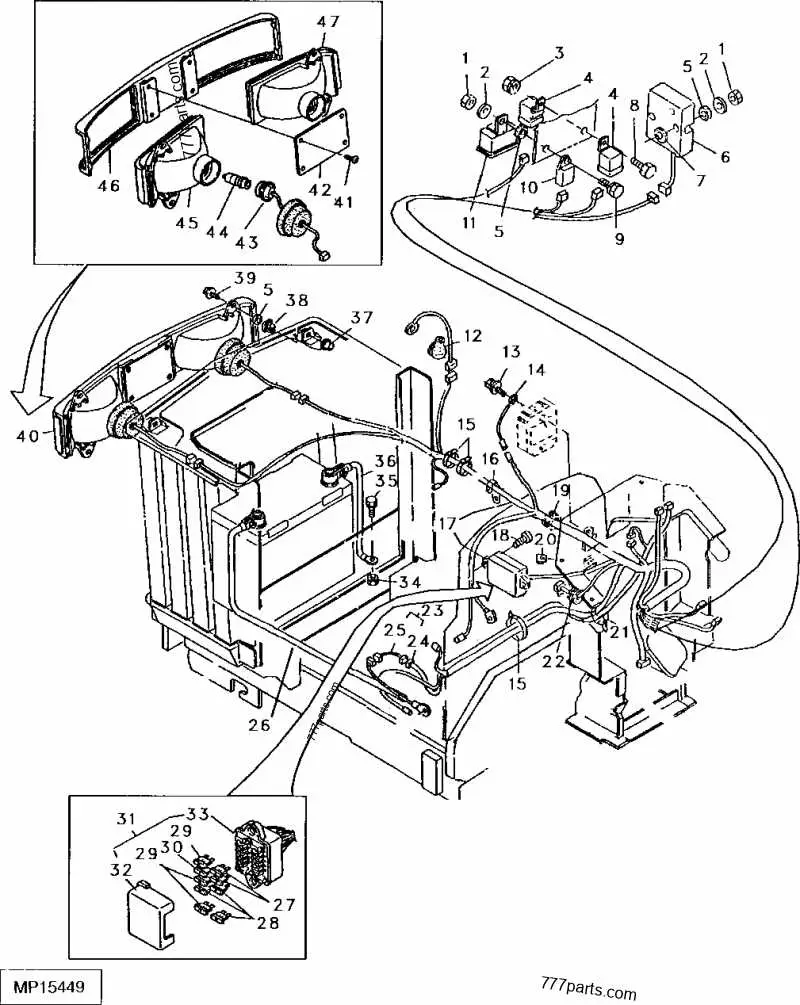

Diagrama de cableado John Deere 790
El diagrama de cableado del John Deere 790 es clave para mantener el sistema eléctrico en óptimas condiciones. Sigue estos pasos para comprender y trabajar con el cableado de este modelo de tractor:
- Consulta el manual del propietario para obtener el diagrama de cableado específico del modelo 790. Esto te dará una visión detallada de cómo se distribuyen los cables.
- Verifica las conexiones principales entre la batería, el motor y los sistemas eléctricos. Asegúrate de que los cables estén en buen estado y no presenten signos de desgaste o corrosión.
- Inspecciona los fusibles y relés en el panel de control. Reemplaza aquellos que estén quemados o dañados para evitar fallos en el sistema eléctrico.
Si necesitas hacer reparaciones o reemplazos de cables, sigue estos consejos:
- Desconecta la batería antes de trabajar en cualquier parte del sistema eléctrico para evitar cortocircuitos.
- Utiliza cables de repuesto del mismo calibre y tipo que los originales para mantener la seguridad y funcionalidad del sistema.
- Reemplaza los conectores dañados con nuevos, asegurándote de que estén bien aislados para evitar pérdidas de corriente.
Para solucionar problemas comunes de cableado:
- Realiza un seguimiento de la señal de corriente en cada circuito para detectar posibles interrupciones.
- Si el motor no arranca, revisa las conexiones de la batería y los interruptores de arranque.
- En caso de problemas con luces o indicadores, revisa los cables que conectan el sistema de iluminación al interruptor principal.
Usa siempre herramientas adecuadas, como destornilladores aislados y multímetros, para garantizar la seguridad durante las reparaciones.
Revisión de las conexiones eléctricas principales del John Deere 790
Inspecciona regularmente las conexiones eléctricas del John Deere 790 para prevenir fallos en el sistema. Verifica que los terminales estén bien ajustados y sin corrosión. Asegúrate de que los cables no presenten desgaste ni daños visibles, especialmente en las zonas cercanas al motor.
Revisa las conexiones de la batería. Un cable flojo o corroído puede causar fallos en el arranque o mal funcionamiento del sistema eléctrico. Limpia los terminales con una solución de bicarbonato de sodio y agua si es necesario, y aprieta las conexiones para garantizar un contacto sólido.
Examina el alternador y sus cables. Un alternador defectuoso puede afectar la carga de la batería, lo que podría llevar a problemas de encendido o pérdida de energía en el sistema eléctrico. Asegúrate de que los cables de conexión al alternador estén en buen estado y no presenten signos de sobrecalentamiento o rotura.
Las conexiones del sistema de luces también deben ser revisadas, ya que una mala conexión puede afectar el rendimiento de las luces del tractor. Comprueba que los cables estén firmemente conectados y sin signos de desgaste o rotura.
Por último, no olvides revisar el sistema de fusibles. Asegúrate de que todos los fusibles estén en buen estado y reemplázalos si es necesario. Un fusible quemado puede indicar un problema eléctrico que debe ser solucionado rápidamente para evitar daños mayores en el sistema eléctrico.
Diagnóstico y solución de fallos comunes en el sistema eléctrico
Si experimentas problemas con el sistema eléctrico del John Deere 790, comienza verificando los fusibles. Si alguno está quemado, reemplázalo con uno de las mismas especificaciones. Asegúrate de que el fusible esté correctamente instalado, ya que un mal contacto puede generar fallos intermitentes.
Revisa las conexiones de la batería. Corrosión en los terminales puede interrumpir el flujo de corriente, afectando el rendimiento de todo el sistema. Limpia los terminales con una mezcla de bicarbonato de sodio y agua, y asegúrate de que estén bien apretados.
Un fallo común es la interrupción en el cableado de los interruptores de encendido. Inspecciona los cables en busca de desgaste o cortocircuitos, especialmente en áreas donde el cableado esté expuesto o pueda rozar con otras partes metálicas del tractor.
En caso de que el motor no arranque, verifica si el relé de arranque está funcionando correctamente. Si el relé no activa el motor, puede ser necesario reemplazarlo. También revisa los cables del alternador para detectar posibles daños que puedan afectar la carga de la batería.
Si experimentas problemas con los indicadores en el tablero, los cables que conectan los sensores pueden estar dañados. Comprueba la continuidad del cableado de los sensores del sistema eléctrico. Un mal funcionamiento de estos cables puede provocar lecturas incorrectas en el panel de control.
Revisa la integridad de los conectores del sistema eléctrico, asegurándote de que no haya pines doblados o sueltos. Los conectores flojos pueden causar interrupciones en el suministro de energía a varios componentes, como luces y sistemas de seguridad.
Si el tractor no responde a los comandos del sistema eléctrico, revisa el interruptor principal. En muchos casos, un fallo en este componente puede desconectar partes críticas del sistema. Reemplázalo si es necesario.
Proceso de reparación y sustitución de cables en el John Deere 790
Para reparar o sustituir cables en el John Deere 790, primero localiza el cable dañado utilizando un multímetro. Inspecciona visualmente cada conexión y verifica que no haya signos de desgaste o cortocircuitos. Si encuentras un cable roto o dañado, corta el área afectada con cortadores de cable adecuados, dejando espacio suficiente para hacer una reparación segura.
Al realizar la reparación, usa cables del mismo calibre y tipo que los originales. Asegúrate de que las conexiones sean firmes y no se muevan con facilidad. Usa conectores de alta calidad para evitar futuros problemas. Si es necesario, recurre a soldaduras para garantizar una mejor unión. Cubre las conexiones con cinta aislante para evitar el contacto con componentes metálicos.
Para la sustitución de cables, selecciona piezas nuevas que coincidan con la longitud y el tipo de aislamiento adecuado. Si la longitud del cable original es insuficiente, usa cable de repuesto adecuado, evitando cualquier tensión en la instalación. Asegúrate de que los cables no estén demasiado apretados o demasiado sueltos, ya que esto puede generar problemas de funcionamiento o desgaste prematuro.
Antes de cerrar el panel de acceso y probar el sistema, revisa todas las conexiones nuevamente y verifica que no haya cables expuestos que puedan causar cortocircuitos. Una vez hecho esto, enciende el tractor para probar el sistema eléctrico y asegúrate de que todo funcione correctamente.
