Retira el conjunto del mando final del John Deere 790 colocando primero el tractor en una superficie plana, bloqueando las ruedas delanteras y asegurando el uso de soportes resistentes en el eje trasero. Afloja las tuercas de las ruedas traseras antes de levantar el tractor para facilitar la extracción posterior.
Quita la rueda trasera completa y limpia el área alrededor de la carcasa del mando final. Localiza los pernos de fijación y afrójalos en secuencia cruzada para evitar tensiones desiguales en la carcasa. Usa una llave de impacto o barra de extensión para aplicar la fuerza necesaria sin dañar los pernos.
Separa el mando final con cuidado utilizando una palanca plana o extractor mecánico, evitando forzar los bordes de la carcasa. Identifica juntas y retenes que deben reemplazarse, ya que suelen deteriorarse al desmontar. Guarda cada tornillo y pieza en orden para facilitar el montaje.
Consulta el diagrama de desmontaje para ubicar con precisión engranajes, ejes y rodamientos. Este esquema permite visualizar cómo encajan los componentes y reduce el riesgo de montar piezas en la posición incorrecta. La revisión visual de cada elemento antes del armado asegura que no se reinstalen piezas desgastadas.

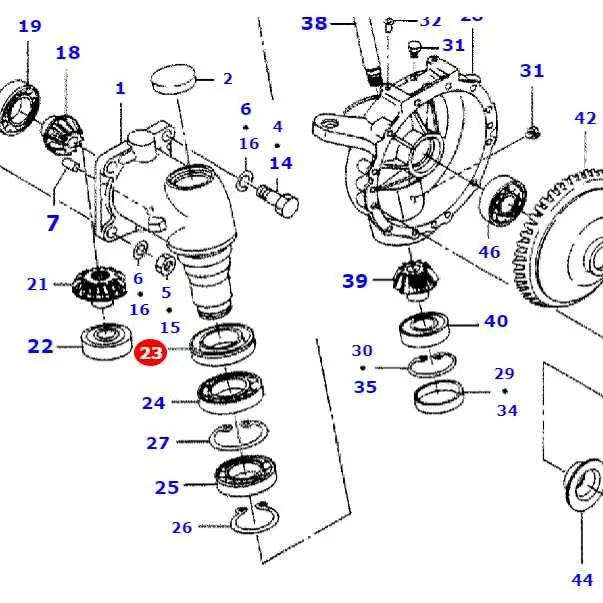

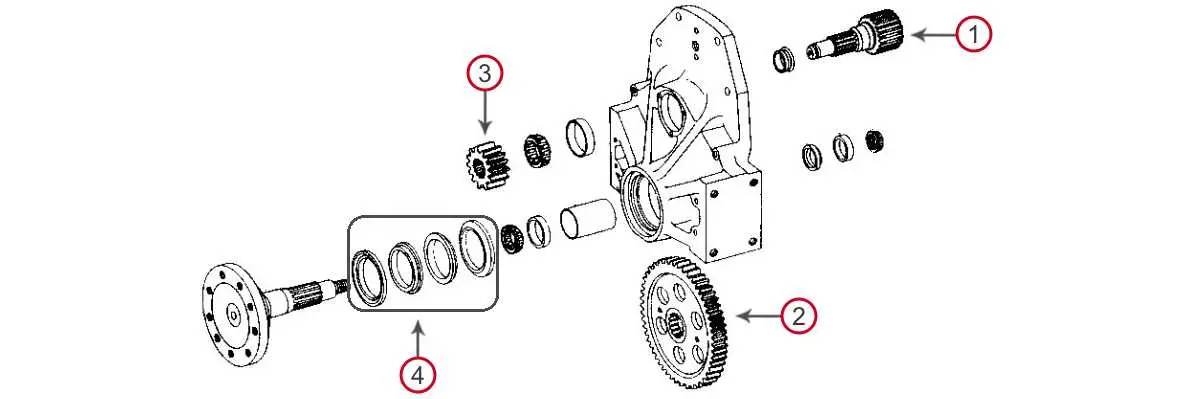

John Deere 790 diagrama de extracción del mando final
Retira primero la rueda trasera y coloca el tractor sobre soportes firmes para liberar el peso del conjunto. Afloja los pernos de fijación del mando final con una llave de impacto y mantenlos en orden para facilitar el montaje posterior.
Utiliza un gato hidráulico para sostener el mando final mientras separas la carcasa del eje. Desconecta las líneas de lubricación y limpia las superficies de unión para evitar que la suciedad entre en el sistema al volver a montar.
Al liberar el conjunto, observa la disposición de engranajes y retenes, ya que el diagrama de extracción indica la secuencia exacta. Marca las piezas con tiza o etiquetas para garantizar que cada componente regrese a su lugar correcto.
Consulta el diagrama antes de retirar los rodamientos, ya que muestra la orientación de cada elemento. Mantén todas las piezas bañadas en aceite limpio para prevenir oxidación mientras dure la reparación.
Herramientas y preparación previa para retirar el mando final
Coloca el tractor sobre una superficie plana y utiliza calzos en las ruedas delanteras para evitar movimientos. Asegura el eje trasero con soportes resistentes antes de comenzar a desmontar.
Ten a mano un juego de llaves métricas de 10 a 24 mm, un trinquete con vasos profundos, una barra de extensión y una llave dinamométrica. Estas piezas permiten soltar pernos de diferentes tamaños sin dañar las roscas.
Prepara un gato hidráulico con capacidad mínima de 2 toneladas para sostener el mando final durante la extracción. Añade correas o cadenas de seguridad para mantener la pieza estable al liberarla de la carcasa.
Utiliza un juego de extractores de pasadores y un martillo de goma para separar componentes sin deformarlos. Guarda también cepillos metálicos y limpiadores en aerosol para retirar grasa y suciedad de la zona de trabajo.
Coloca recipientes para recoger aceite residual del mando final al desmontar la tapa. Evita derrames que puedan complicar el montaje posterior.
Secuencia paso a paso para desmontar el mando final del John Deere 790
Asegura el tractor en una superficie nivelada, activa el freno de estacionamiento y coloca calzos en las ruedas opuestas para evitar cualquier movimiento.
Retira la rueda correspondiente utilizando una llave de impacto o una barra de palanca adecuada, aflojando primero las tuercas con el tractor en el suelo y levantando después con un gato hidráulico.
Coloca soportes resistentes bajo el eje para garantizar estabilidad antes de trabajar sobre el mando final.
Drena el aceite del mando final quitando el tapón de drenaje. Usa un recipiente limpio para recoger el fluido y evitar derrames en el área de trabajo.
Desconecta los pernos que sujetan el guardapolvo y retira la cubierta protectora. Observa la posición de las piezas para facilitar el montaje posterior.
Afloja y extrae los pernos principales que fijan el mando final al eje, aplicando una barra de extensión si fuera necesario por el par de apriete acumulado.
Sujeta el mando final con un gato de transmisión o con ayuda de otra persona para evitar caídas durante la extracción.
Separa el mando final del eje deslizando con cuidado la carcasa hacia afuera. Comprueba que no queden retenes, mangueras o elementos mecánicos conectados.
Coloca el mando final sobre un banco de trabajo limpio para continuar con la revisión, reparación o sustitución de componentes internos.
Recomendaciones para revisar y reinstalar el conjunto después de la extracción
Verifica cada componente del mando final antes de reinstalarlo. Presta atención a los rodamientos, retenes y engranajes, ya que cualquier desgaste acelerará futuros fallos.
- Limpia a fondo las superficies de contacto con disolvente y un paño libre de fibras.
- Reemplaza juntas y retenes si muestran grietas o endurecimiento.
- Aplica grasa de alta presión en los rodamientos antes de introducirlos.
- Comprueba que los engranajes giren sin puntos duros ni holguras excesivas.
Durante la reinstalación, alinea con precisión el conjunto con el eje de transmisión para evitar tensiones innecesarias.
- Coloca el mando final en su posición utilizando un gato hidráulico para mantenerlo estable.
- Asegura los pernos siguiendo un patrón cruzado y aplica el par de apriete indicado por el manual de servicio.
- Conecta la línea hidráulica y revisa que no existan fugas.
- Rellena el cárter con aceite recomendado y verifica el nivel.
Antes de dar por concluido el trabajo, realiza una prueba de funcionamiento a baja velocidad y confirma que no aparezcan ruidos extraños ni vibraciones anormales.
