Para solucionar problemas de arranque o funcionamiento del motor en un John Deere 770, el diagrama de cableado del solenoide de apagado de combustible es una herramienta indispensable. Este componente asegura que el flujo de combustible se interrumpa cuando el motor no esté en funcionamiento, ayudando a evitar fugas y daños a largo plazo. Un cableado incorrecto o dañado puede llevar a fallas en el encendido, haciendo que el tractor no arranque correctamente.
Verificar el cableado y conexiones del solenoide es un paso sencillo, pero crucial. Comienza por identificar los cables que se conectan al solenoide de apagado de combustible. El diagrama de cableado proporcionará una visión clara de cómo deben estar conectados cada uno de estos cables, asegurando que el sistema funcione sin contratiempos. Asegúrate de que las conexiones estén firmes y que no haya signos de corrosión o desgaste que puedan interferir con el flujo de electricidad.
Si tienes dudas sobre la ubicación de los cables o la forma correcta de realizar la conexión, el diagrama te guiará paso a paso. Recuerda revisar la calidad de los cables y reemplazar cualquier parte dañada. Un mantenimiento adecuado del solenoide de apagado de combustible evitará futuros problemas y garantizará un rendimiento óptimo de tu John Deere 770.

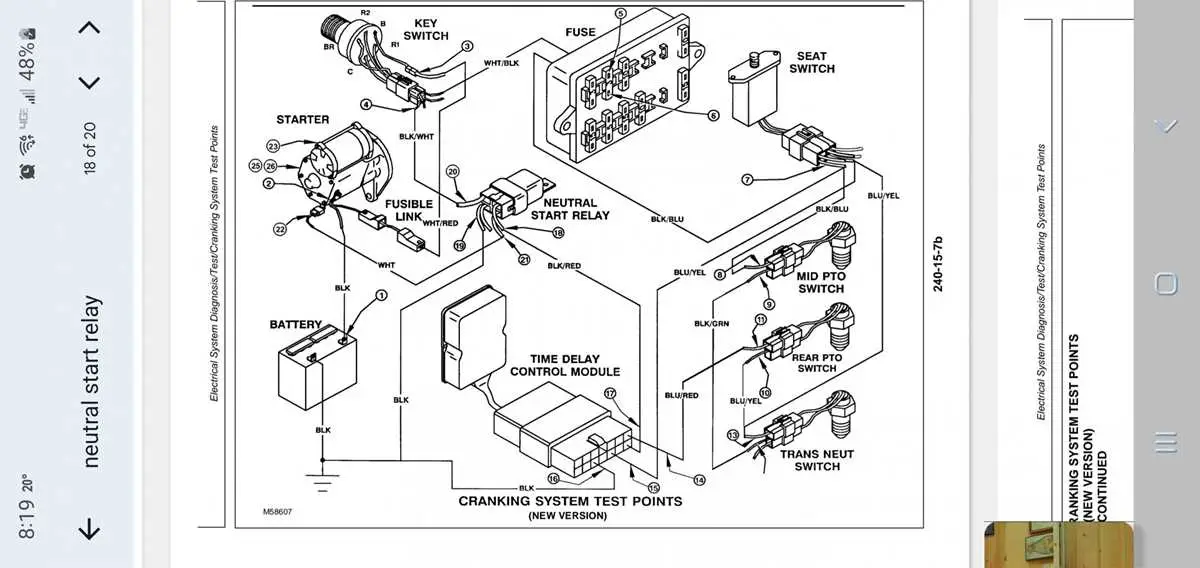

Diagrama de cableado del solenoide de apagado de combustible John Deere 770
Para reparar o reemplazar el solenoide de apagado de combustible en el John Deere 770, sigue estos pasos para asegurar una conexión correcta y funcional:
- Ubicación del solenoide: El solenoide de apagado de combustible se encuentra cerca de la bomba de inyección, generalmente en el lado del motor.
- Conexión de cables: El solenoide tiene dos cables principales: uno para la alimentación positiva y otro para la señal de control negativa.
- Conexión positiva: El cable positivo va conectado al terminal del solenoide marcado como “B+” o “12V”. Este cable recibe la energía de la batería del tractor.
- Conexión negativa: El cable negativo se conecta al terminal marcado como “S” o “Señal”. Este cable recibe la señal de apagado de combustible desde el interruptor o relé.
- Revisión de fusibles: Verifica que el fusible que alimenta el circuito del solenoide esté en buen estado, ya que una falla en el fusible puede impedir que el solenoide funcione correctamente.
- Prueba del solenoide: Conecta el tractor y activa el interruptor de apagado de combustible. Si el solenoide no responde, es posible que necesites reemplazarlo.
Al seguir este diagrama, asegúrate de utilizar cables de la medida adecuada y revisa las conexiones con regularidad para evitar fallos en el sistema de apagado de combustible.
Cómo identificar los cables del solenoide de apagado de combustible en el John Deere 770
Para identificar correctamente los cables del solenoide de apagado de combustible en el John Deere 770, comienza localizando el solenoide cerca del filtro de combustible. Este componente es fundamental para cortar el suministro de combustible al motor.
El solenoide generalmente cuenta con tres terminales: uno para la corriente positiva, uno para la corriente negativa y uno para la señal de control. El terminal de corriente positiva se conecta a un cable de 12V, que normalmente es rojo. El cable de corriente negativa suele ser negro o blanco, y se conecta a tierra o al chasis del tractor.
El tercer terminal es el de la señal de control, que viene del interruptor de encendido o del sistema de control de la computadora del tractor. Este cable es normalmente de color verde o amarillo, pero puede variar dependiendo del modelo y año de fabricación.
Verifica el cableado con un multímetro para confirmar las conexiones. Asegúrate de que todos los cables estén firmemente conectados y no presenten signos de desgaste o daños. Si el solenoide no responde correctamente, podría ser necesario reemplazarlo o reparar el cableado defectuoso.
Instrucciones paso a paso para conectar el solenoide de apagado de combustible correctamente
Comienza desconectando la batería del tractor para evitar cualquier accidente eléctrico.
Localiza el solenoide de apagado de combustible en el motor. Suele estar cerca del filtro de combustible o en la parte superior de la bomba de inyección.
Asegúrate de que el cableado del solenoide esté en buen estado. Si hay cables dañados, sustitúyelos antes de proceder.
Conecta el cable positivo del solenoide al terminal marcado como “S” o “B” en el sistema eléctrico del tractor. Este cable suele estar conectado al interruptor de encendido o a la batería.
Conecta el cable negativo al terminal correspondiente en el solenoide. Verifica que esté bien asegurado para evitar desconexiones accidentales.
Conecta el cable de control del solenoide a la fuente de encendido. Este cable se activa cuando el motor necesita apagarse.
Revisa todas las conexiones para asegurarte de que no haya cables flojos o mal conectados.
Vuelve a conectar la batería y prueba el solenoide encendiendo y apagando el tractor. El solenoide debe activarse sin problemas y detener el flujo de combustible al motor cuando sea necesario.
Si el solenoide no funciona correctamente, verifica el sistema eléctrico en busca de posibles fallos o cables sueltos.
Solución de problemas comunes en el cableado del solenoide de apagado de combustible
Verifica la alimentación de energía en el solenoide. Si no recibe corriente, el problema puede estar en un fusible fundido o en un interruptor de encendido defectuoso. Examina los cables que conectan el solenoide al sistema eléctrico del motor. Asegúrate de que no haya cables sueltos o corroídos, ya que esto puede interrumpir el flujo de electricidad.
Revisa la continuidad de los cables con un multímetro. Si algún cable muestra resistencia, es posible que esté dañado y necesite ser reemplazado. También verifica las conexiones del solenoide; los terminales deben estar firmemente conectados y libres de suciedad o corrosión que pueda impedir una buena conexión.
Si el solenoide no activa el apagado de combustible, es posible que el solenoide mismo esté dañado. En ese caso, realiza una prueba de funcionamiento del solenoide fuera del sistema. Si el solenoide no responde correctamente al recibir corriente, considera reemplazarlo.
Otro posible problema es la falta de masa. Asegúrate de que el solenoide esté bien conectado al sistema de masa del motor, ya que una mala conexión a tierra puede generar fallos en el funcionamiento del solenoide.
Finalmente, revisa los componentes del sistema de control del solenoide. Si el interruptor de apagado de combustible está defectuoso o no envía la señal correcta al solenoide, también podría estar causando el mal funcionamiento. Reemplazar el interruptor o verificar el circuito puede solucionar el problema.
