Para resolver problemas eléctricos en el John Deere 757, el primer paso es entender el diagrama de cableado. Este diagrama detalla cómo se conectan los distintos componentes eléctricos, como el motor, los interruptores, y las conexiones de la batería. Asegúrate de identificar claramente cada terminal antes de realizar cualquier reparación o sustitución de piezas.
El diagrama incluye colores de cables que te ayudarán a seguir la ruta correcta. Presta especial atención a las conexiones a tierra y los fusibles, ya que son puntos comunes de fallo. Si encuentras un cable deshilachado o con un aislamiento roto, reemplázalo de inmediato para evitar cortocircuitos o fallos adicionales.
Revisa cada conexión de forma meticulosa. Los errores en la instalación del cableado pueden afectar el rendimiento de tu equipo. Siempre utiliza cables del tipo adecuado y asegúrate de que las conexiones estén firmemente sujetas para evitar pérdidas de corriente o sobrecalentamientos.

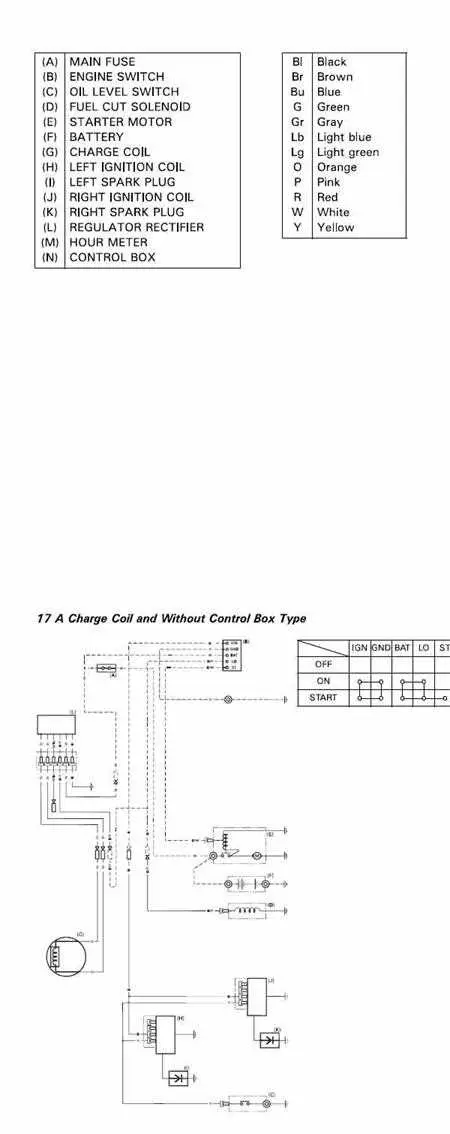

Diagrama de cableado John Deere 757 Zero Turn
Para asegurar un correcto funcionamiento del John Deere 757 Zero Turn, es fundamental comprender el diagrama de cableado. A continuación, se detallan los elementos clave que debes verificar y cómo interpretarlos.
- Fuente de alimentación: El sistema de cableado está conectado a una batería de 12V. Revisa las conexiones de los cables positivos y negativos, asegurándote de que no haya corrosión.
- Interruptor de encendido: Verifica la conexión entre el interruptor de encendido y el sistema de arranque. Asegúrate de que el cable esté en buen estado y sin cortos.
- Fusibles: Inspecciona los fusibles para asegurarte de que no estén quemados. En caso de que un fusible se haya quemado, reemplázalo por uno de igual amperaje.
- Motor de arranque: Comprueba las conexiones entre el motor de arranque y el sistema de cableado. Asegúrate de que no haya cables flojos que puedan afectar el arranque del motor.
Un aspecto clave es seguir el diagrama y asegurar que cada cable esté correctamente conectado a su terminal correspondiente. Además, revisa los puntos de conexión a tierra, ya que un mal contacto puede generar fallos eléctricos en el sistema.
Si el motor no arranca, verifica la continuidad de los cables principales, comenzando desde la batería y siguiendo hacia el motor de arranque. Reemplaza cualquier cable que presente daño visible.
- Conector de la batería: El conector de la batería debe estar limpio y sin signos de desgaste. Un conector sucio puede impedir el paso adecuado de corriente.
- Relé de arranque: Verifica el relé de arranque para asegurarte de que esté funcionando correctamente. Si el relé está dañado, el motor no recibirá corriente.
- Interruptor de seguridad: Revisa el interruptor de seguridad del asiento. Si no está funcionando correctamente, el sistema no permitirá que el motor arranque como medida de seguridad.
Siguiendo estos pasos y verificando cada componente, podrás asegurar que el sistema de cableado de tu John Deere 757 Zero Turn esté en óptimas condiciones de funcionamiento.
Conexiones eléctricas básicas del John Deere 757
Las conexiones eléctricas del John Deere 757 son fundamentales para garantizar su funcionamiento adecuado. Primero, verifica el estado de la batería, asegurándote de que esté cargada y libre de corrosión en los terminales. Las conexiones de la batería deben estar firmemente sujetas para evitar fallos de encendido.
El sistema de arranque del motor está compuesto por un solenoide y un interruptor de encendido. Asegúrate de que ambos estén conectados correctamente y sin interrupciones. Un cable defectuoso puede impedir que el motor arranque. Además, revisa las conexiones de tierra, ya que una mala conexión a tierra puede causar problemas intermitentes en todo el sistema eléctrico.
El sistema de fusibles es otro componente crítico. Verifica que los fusibles estén en buen estado y reemplázalos si es necesario. Un fusible quemado puede interrumpir el funcionamiento de varios componentes eléctricos, como las luces y el sistema de arranque.

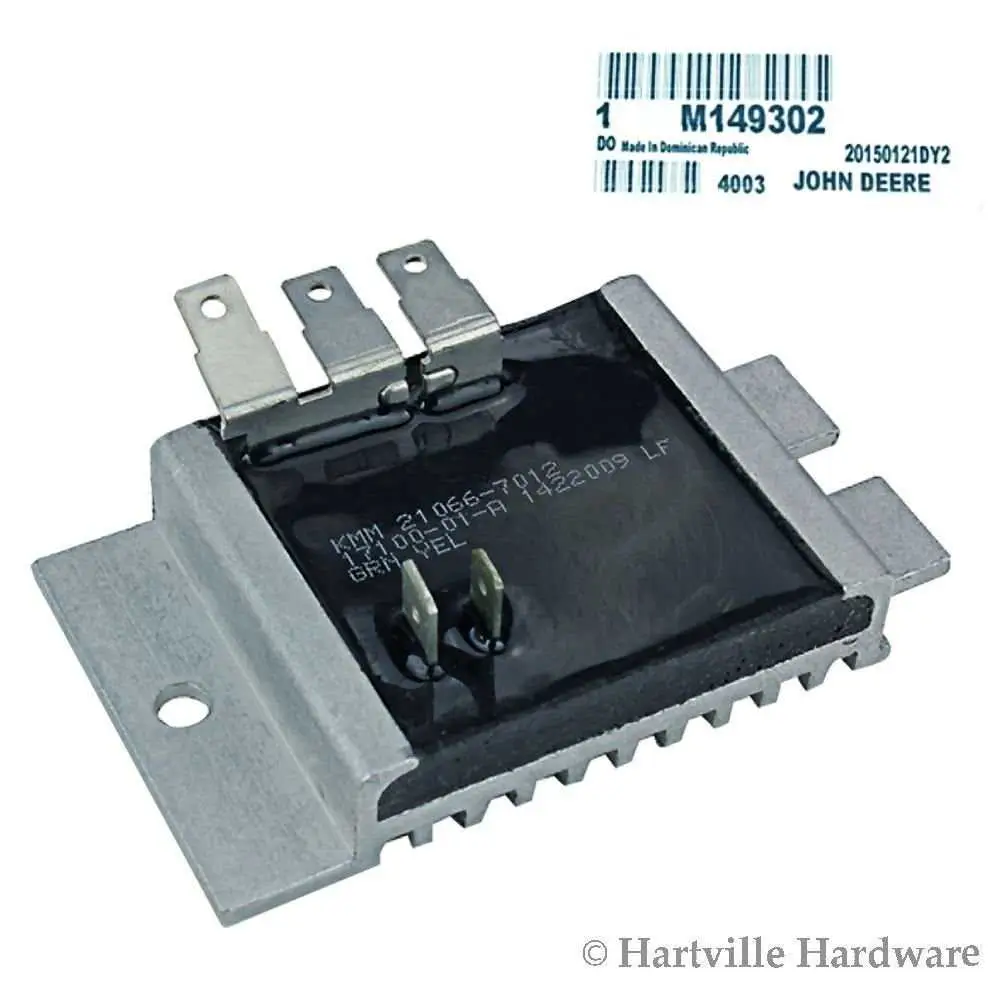

Para el sistema de luces, revisa las conexiones de los cables a las lámparas y el interruptor de luces. Cualquier conexión suelta puede resultar en una falla en el sistema de iluminación. Además, es recomendable inspeccionar el regulador de voltaje para asegurar que mantenga un flujo constante de energía.
Finalmente, comprueba que el cableado del sistema de control de la dirección esté correctamente instalado. El mal estado de los cables de control puede afectar la operación del sistema de dirección y el manejo del vehículo.
Diagnóstico de fallos comunes en el sistema eléctrico del John Deere 757
Si el motor de tu John Deere 757 no arranca, primero verifica la batería. Asegúrate de que esté completamente cargada y no presente corrosión en los terminales. Si la batería está en buen estado, revisa el fusible principal que se encuentra en el compartimento del motor. Un fusible quemado podría ser la causa de la falta de energía.
Si el sistema eléctrico está funcionando pero el motor no responde, comprueba el interruptor de encendido y el relé del motor. Los relés pueden fallar con el tiempo, impidiendo que la corriente fluya correctamente hacia el motor. En este caso, cambiar el relé suele resolver el problema.
En algunos casos, el cableado puede estar dañado o corroído, especialmente en áreas expuestas a la intemperie. Inspecciona cuidadosamente los cables del sistema de encendido y los conectores, buscando signos de desgaste o humedad. Si encuentras cables desgastados, reemplázalos para evitar interrupciones en el flujo eléctrico.
Si el motor se detiene inesperadamente durante el funcionamiento, puede deberse a un mal funcionamiento del sistema de apagado. Verifica el interruptor de apagado de emergencia y la conexión a tierra. Si hay un cortocircuito o el interruptor está defectuoso, el motor puede apagarse sin previo aviso.
Un fallo en el sistema de carga puede ser responsable de que la batería no se recargue mientras el motor está en funcionamiento. Revisa el regulador de voltaje y el alternador. Si no hay salida de voltaje o la lectura es incorrecta, es probable que uno de estos componentes necesite ser reemplazado.
Por último, si el sistema eléctrico presenta fluctuaciones o fallos intermitentes, es recomendable verificar el estado del interruptor de encendido y los componentes del panel de control. A veces, las conexiones flojas o las piezas desgastadas pueden causar problemas que afectan la operación del sistema eléctrico.
Pasos para reparar el cableado defectuoso en el John Deere 757
Identifica la fuente del fallo. Inspecciona visualmente el cableado en busca de áreas dañadas, como cables desgastados, cortados o corroídos. Si encuentras conexiones sueltas o mal contacto, asegúrate de que estén bien ajustadas.
Apaga el motor y desconecta la batería para evitar posibles accidentes. Esto garantizará que no haya corriente eléctrica en el sistema mientras trabajas en el cableado.
Reemplaza cables dañados. Corta los cables defectuosos con una herramienta adecuada y retira las partes dañadas. Utiliza cables de repuesto con la misma capacidad de aislamiento y grosor para garantizar la seguridad y funcionamiento adecuado del sistema.
Verifica las conexiones. Asegúrate de que todos los terminales estén bien conectados y sin oxígeno o residuos. Usa limpiadores de contactos eléctricos si es necesario.
Repara las conexiones de tierra. Las malas conexiones a tierra son una causa común de fallos eléctricos. Limpia y asegúrate de que la conexión de tierra esté firme y libre de corrosión.
Vuelve a conectar la batería y prueba el sistema. Una vez que todas las reparaciones estén completas, conecta la batería y verifica que todos los componentes eléctricos del John Deere 757 estén funcionando correctamente.
Si el fallo persiste, revisa los componentes eléctricos adicionales como los interruptores, fusibles o relés que podrían estar afectados por el mismo daño en el cableado.
| Componente | Posibles Fallos | Solución |
|---|---|---|
| Cables de alimentación | Desgaste, cortes, corrosión | Reemplazo o reparación de cableado |
| Conexiones de tierra | Corrosión, mal contacto | Limpieza y ajuste de conexiones |
| Relés e interruptores | Fallo en la conexión | Reemplazo de componentes defectuosos |
