Para identificar cada componente del cortacésped John Deere 757, utiliza el diagrama de piezas como guía principal. Este diagrama muestra con claridad la ubicación de cuchillas, poleas, correas y el bastidor, lo que facilita la sustitución o ajuste de piezas específicas.
Cuando necesites reemplazar una cuchilla o una polea, consulta el número de pieza indicado en el diagrama. Esto garantiza que la pieza adquirida coincida con el modelo exacto y evita errores durante el ensamblaje.
Durante el mantenimiento, verifica los puntos de sujeción y las conexiones mostradas en el diagrama. Lubrica los ejes y revisa la tensión de las correas siguiendo las referencias visuales, asegurando un corte uniforme y prolongando la vida útil del equipo.
El diagrama también ayuda a planificar reparaciones complejas, mostrando cómo desmontar el conjunto de corte sin dañar otras partes. Sigue el orden de desmontaje indicado para facilitar la limpieza y sustitución de componentes internos.

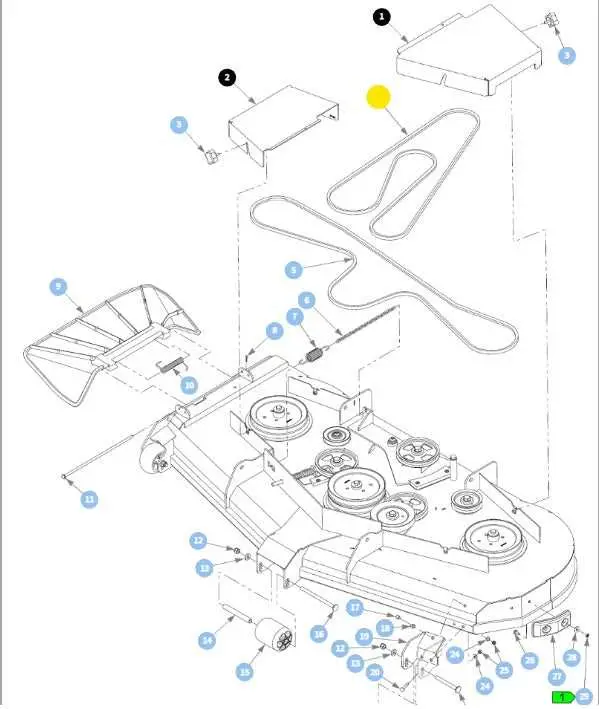

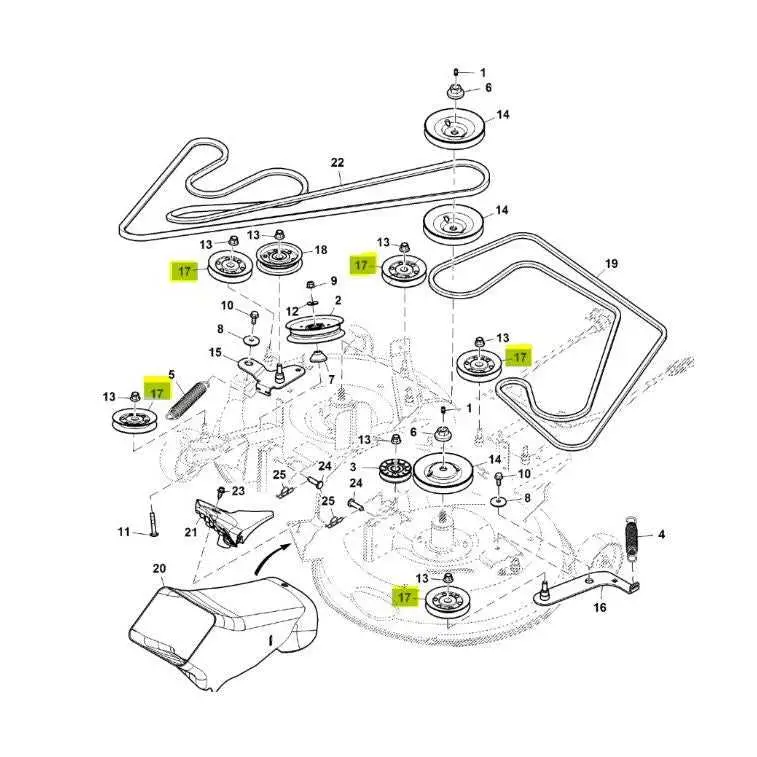

Diagrama de piezas de la plataforma cortacésped John Deere 757
Identifica cada componente de la plataforma cortacésped John Deere 757 utilizando el diagrama para localizar rápidamente piezas como las cuchillas, correas, poleas y soportes. Esta referencia facilita el reemplazo de elementos desgastados y asegura un montaje correcto tras el mantenimiento.
Revisa las poleas principales y secundarias según el diagrama para verificar la tensión adecuada de las correas. Mantener las correas alineadas previene el desgaste irregular y reduce la vibración durante el uso.
Consulta la ubicación exacta de los cojinetes y rodamientos. El diagrama indica su posición relativa a las cuchillas y al chasis, lo que ayuda a identificar posibles fuentes de ruido o fricción y a aplicar lubricante en los puntos correctos.
Localiza los soportes de ajuste de altura de corte. El diagrama muestra cómo interactúan con los brazos de elevación y la plataforma, permitiendo ajustes precisos que garantizan un corte uniforme en todo el terreno.
Para reemplazar las cuchillas, usa el diagrama para distinguir entre las piezas izquierda y derecha, así como los tornillos y tuercas necesarios. Esto reduce errores durante la instalación y asegura que la plataforma funcione sin desbalance.
Revisa los accesorios adicionales, como amortiguadores o cubiertas protectoras, siguiendo la guía visual del diagrama. Su correcta colocación protege tanto al operador como a los componentes internos de la plataforma.
Identificación y ubicación de cada componente del deck
Para realizar mantenimiento o reemplazo de piezas del deck del John Deere 757, identifica primero los elementos principales y su ubicación precisa. Esto facilita desmontajes y evita errores durante la instalación.
- Cuchillas: Se encuentran bajo la cubierta del deck, alineadas horizontalmente. Cada cuchilla se monta en un eje que permite giro libre controlado por la transmisión del cortacésped.
- Ejes de cuchilla: Localizados dentro de la carcasa del deck, conectan las cuchillas al sistema de poleas. Verifica que los rodamientos estén en buen estado antes de reinstalar las cuchillas.
- Poleas: Situadas en la parte superior del deck, guían la correa que transmite movimiento a los ejes. Asegúrate de que giren sin resistencia ni juego excesivo.
- Correa del deck: Corre por las poleas principales y secundarias. Su tensión correcta evita deslizamientos y desgaste prematuro de los componentes.
- Ruedas de apoyo: Colocadas en los extremos laterales y traseros del deck. Ajusta su altura para mantener el corte uniforme y evitar daños al césped.
- Placa base del deck: Forma la estructura que sostiene todas las piezas. Revisa que no tenga deformaciones ni grietas antes de montar componentes adicionales.
- Barras de enlace y soportes: Conectan el deck al chasis del tractor. Cada barra tiene puntos de fijación específicos indicados en el diagrama, manteniendo el deck estable durante el corte.
- Protecciones laterales y deflectores: Situadas en los bordes del deck, dirigen el césped cortado y protegen al operador. Comprueba que estén bien aseguradas y sin fisuras.
Siguiendo la ubicación exacta de cada componente según el diagrama, se garantiza un ensamblaje correcto y un rendimiento estable del John Deere 757. Mantén siempre a la mano el diagrama para identificar rápidamente cualquier pieza antes de intervenir.
Procedimiento de desmontaje y reemplazo de piezas críticas
Afloja primero los pernos que sujetan la cubierta del deck utilizando una llave de impacto de 3/8” o una llave combinada de tamaño adecuado. Retira las cuchillas girándolas en sentido contrario a las agujas del reloj con un extractor si están muy ajustadas. Coloca las cuchillas en un soporte seguro para evitar daños.
Desconecta las poleas y correas del sistema de transmisión. Marca la posición de cada correa antes de retirarla para asegurar un montaje correcto. Utiliza un destornillador plano para liberar los tensores sin forzar los componentes metálicos.
Extrae los rodamientos del eje del deck utilizando un extractor de rodamientos o una prensa ligera. Limpia la cavidad de montaje y verifica la ausencia de grietas o desgaste excesivo. Lubrica ligeramente los nuevos rodamientos antes de instalar.
Reemplaza los soportes y guías que presenten desgaste, ajustando los tornillos de fijación al torque indicado en el manual del John Deere 757. Vuelve a instalar las poleas y correas siguiendo el orden marcado previamente, asegurando la alineación correcta para evitar deslizamientos.
Coloca nuevamente las cuchillas, revisando que el torque aplicado a los pernos sea uniforme según las especificaciones del fabricante. Gira manualmente el deck para comprobar que no existan interferencias ni fricciones inusuales.
Finalmente, verifica la altura de corte y el ajuste de los tensores de la correa antes de poner en marcha el tractor. Realiza un corte de prueba en un área pequeña para confirmar que todos los componentes funcionan de manera óptima.
Mantenimiento y ajuste según el diagrama del cortacésped
Revise regularmente el estado de las cuchillas usando el diagrama para identificar la posición exacta de cada una. Afile o reemplace las cuchillas que presenten bordes mellados y asegúrese de que estén equilibradas según las marcas indicadas en el diagrama.
Controle las poleas y correas, comprobando tensión y alineación. Ajuste la altura de las poleas según el diagrama, evitando desviaciones que puedan generar vibraciones o desgaste irregular de las piezas.
Lubrique los rodamientos y ejes de la plataforma siguiendo los puntos señalados en el diagrama. Utilice grasa de grado adecuado y aplique la cantidad recomendada para cada tipo de rodamiento, evitando exceso que atraiga residuos.
Verifique el estado de los muelles de tensión y sus soportes. Reemplace los muelles que estén deformados y ajuste la tensión conforme a las indicaciones gráficas, asegurando que la plataforma mantenga el corte uniforme.
Inspeccione los tornillos y tuercas principales, comprobando que todos coincidan con las posiciones y tamaños indicados en el diagrama. Apriételos siguiendo el par de torsión recomendado para prevenir aflojamiento durante el uso.
Revise las cubiertas y guardas protectoras, asegurándose de que encajen en sus posiciones exactas según el diagrama. Reemplace las piezas dañadas y ajuste los soportes para mantener la seguridad y funcionalidad del cortacésped.
