Revisa primero el estado del cableado principal del John Deere 750, ya que los conductores cercanos a la batería y al alternador suelen acumular corrosión. Sustituye de inmediato cualquier terminal sulfatado y aplica grasa dieléctrica para reducir la resistencia de contacto.
Confirma la continuidad de los cables que conectan el interruptor de encendido con el motor de arranque. Un multímetro ajustado en modo de resistencia permite detectar falsos contactos o tramos dañados. Si encuentras lecturas irregulares, reemplaza el tramo afectado en lugar de repararlo de forma parcial.
Localiza los puntos de conexión de las luces de trabajo y los indicadores del tablero. El diagrama eléctrico del modelo 750 muestra claramente la unión entre fusibles, interruptores y cada lámpara. Mantén la correcta capacidad de los fusibles originales para evitar sobrecargas que puedan dañar los accesorios eléctricos.
Antes de cerrar la revisión, inspecciona la conexión a tierra entre el chasis y el bloque del motor. Una puesta a tierra deficiente provoca fallos intermitentes en arranque e iluminación. Refuerza el contacto con limpiador de óxido y aprieta firmemente los pernos de sujeción.

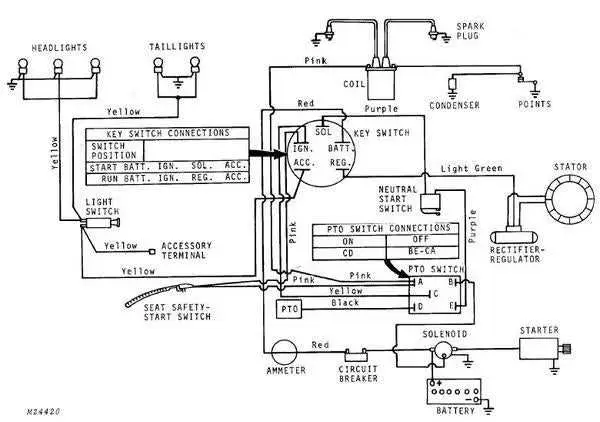

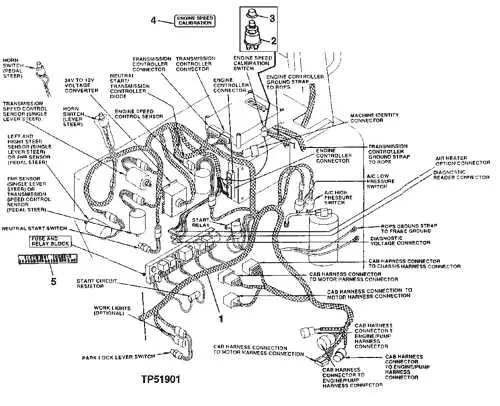

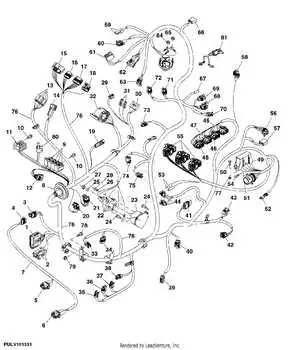

John Deere 750 tractor electrical wiring diagram
Consulta el diagrama eléctrico del John Deere 750 antes de realizar cualquier ajuste, ya que muestra la ruta exacta de los cables desde la batería hasta el motor de arranque, el alternador y el sistema de luces. Identifica los colores de cada línea, por ejemplo, el cable rojo suele corresponder a la alimentación principal, mientras que el negro se destina a la masa.
Verifica la conexión entre el interruptor de encendido y el solenoide de arranque, ya que una unión floja en esta sección provoca fallos intermitentes al encender el tractor. Comprueba también los puntos de masa, asegurándote de que estén limpios y firmes sobre el chasis.
Si necesitas instalar un componente nuevo, sigue el orden indicado en el esquema: comienza desde la fuente de energía, continúa hacia el interruptor y finaliza en el dispositivo correspondiente. De esta forma evitas cortocircuitos y garantizas la continuidad correcta de la corriente eléctrica.
Ubicación y función de los componentes eléctricos principales del tractor
Verifica primero la batería, situada en el compartimento delantero, ya que suministra energía a todos los circuitos. Mantén limpios los bornes y revisa periódicamente el nivel de carga para evitar caídas de voltaje.
El alternador se encuentra junto al motor y se encarga de recargar la batería durante el funcionamiento. Comprueba el estado de la correa y el nivel de salida de corriente para asegurar un suministro constante.
El interruptor de encendido está ubicado en el tablero de control y conecta el circuito principal con el motor de arranque. Asegúrate de que las conexiones no presenten corrosión y que el cilindro gire sin resistencia.
El motor de arranque está montado en la parte lateral del bloque del motor. Su función es activar el giro inicial del motor diésel. Revisa que los cables de alimentación estén bien fijados y que no existan puntos de sobrecalentamiento.
Los fusibles se concentran en una caja accesible cerca del tablero. Cada fusible protege un circuito independiente como luces, señalización o instrumentos. Sustituye de inmediato los que aparezcan dañados y utiliza siempre la capacidad indicada.
El regulador de voltaje está integrado al sistema de carga y se localiza junto al alternador. Su tarea consiste en mantener estable la tensión enviada a la batería. Comprueba su correcto funcionamiento midiendo el voltaje de salida durante el trabajo del tractor.
Conexiones específicas del sistema de arranque y encendido
Verifica primero la conexión entre la batería y el motor de arranque, usando un cable positivo rojo de calibre grueso y asegurando una masa limpia y firme al chasis. Una superficie oxidada o floja reduce la potencia de arranque.
Conecta el interruptor de encendido al solenoide mediante el cable de control, generalmente color amarillo o negro con franja, garantizando un paso directo de corriente cuando giras la llave. Revisa que los terminales estén libres de corrosión para evitar caídas de tensión.
El alternador debe enlazarse correctamente con el regulador de voltaje y de allí al sistema de encendido. Una conexión defectuosa puede descargar la batería y provocar fallas al arrancar.
Comprueba la continuidad del cable que va del interruptor al distribuidor de corriente de las bujías incandescentes. Esta línea asegura que los elementos de precalentamiento funcionen correctamente en climas fríos.
Asegura siempre los cables con abrazaderas plásticas lejos de partes móviles y zonas de calor. Una instalación ordenada prolonga la vida útil del sistema y evita cortocircuitos.
Rutas de cableado para iluminación y señalización en el John Deere 750
Verifica primero el tendido principal que parte de la caja de fusibles ubicada bajo el panel de instrumentos. Desde allí salen los cables hacia los interruptores de luces delanteras y traseras, así como hacia el mando de señalización.
- Los faros delanteros reciben alimentación mediante un mazo que corre por el lado izquierdo del capó y se fija con grapas metálicas al chasis para evitar vibraciones.
- Las luces traseras y de freno utilizan un ramal independiente que baja por el marco trasero, protegido por funda plástica para resistir humedad y polvo.
- El circuito de intermitentes conecta con el relé ubicado junto al volante, distribuyendo la corriente hacia ambos lados a través de cables codificados por colores (generalmente verde para el derecho y amarillo para el izquierdo).
Usa siempre conectores estancos al reinstalar cables en la zona trasera, ya que allí la exposición al barro y al agua es frecuente. Asegura cada unión con abrazaderas plásticas y revisa que no queden tramos flojos que puedan rozar con las ruedas o la transmisión.
- Comprueba continuidad desde el interruptor hasta cada lámpara con un multímetro antes de cerrar el mazo.
- Sustituye cables dañados por tramos del mismo calibre, respetando el código de color original para facilitar futuras reparaciones.
- Revisa el estado de la masa en cada portalámpara, ya que falsos contactos generan parpadeos y pérdida de intensidad.
Al mantener las rutas de cableado limpias y ordenadas, el sistema de iluminación y señalización del John Deere 750 conserva fiabilidad y facilita la detección rápida de fallas.
