Consulta directamente el diagrama de la caja de fusibles del John Deere 7420 para identificar cada fusible y su función antes de realizar cualquier reemplazo o mantenimiento. Esto ayuda a evitar conexiones incorrectas y protege los sistemas eléctricos del tractor.
Localiza los fusibles críticos que controlan la transmisión, luces y sistemas hidráulicos. La mayoría de los fusibles están claramente etiquetados, pero revisar el diagrama asegura que no se interrumpa la alimentación de componentes sensibles durante la reparación.
Verifica el amperaje de cada fusible comparándolo con la especificación del fabricante. Un fusible con valor incorrecto puede causar fallas eléctricas o daños permanentes a módulos de control, mientras que un fusible adecuado garantiza que el tractor funcione de manera confiable.
Organiza y marca los fusibles después de cualquier intervención. Etiquetarlos según su ubicación y función en el diagrama facilita futuras revisiones y reduce el tiempo de diagnóstico ante problemas eléctricos inesperados.
Utiliza herramientas de medición como multímetros para comprobar continuidad y detectar fusibles quemados antes de reemplazarlos. Esto minimiza la posibilidad de instalar fusibles innecesarios y ayuda a identificar circuitos que podrían tener cortocircuitos o sobrecargas.

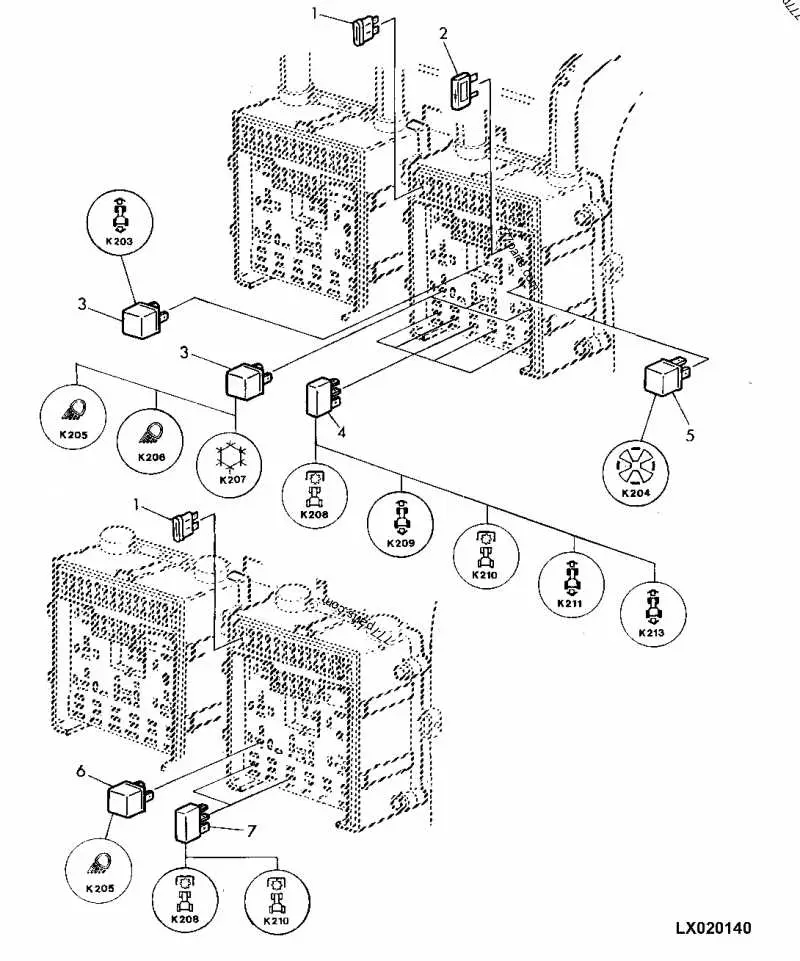

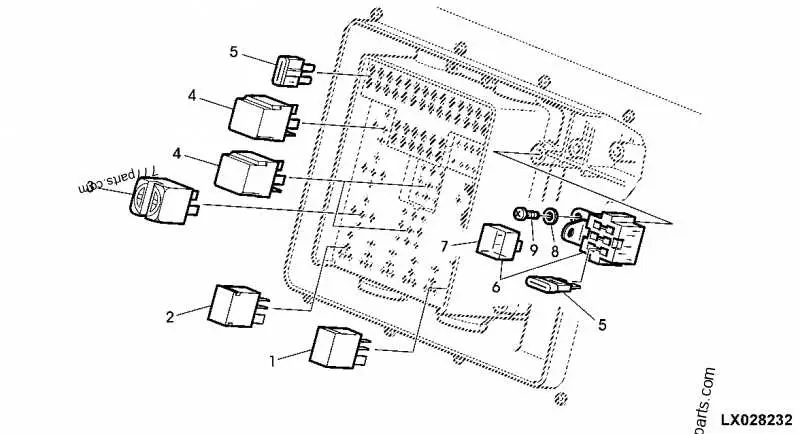

Diagrama de caja de fusibles John Deere 7420
Ubica la caja de fusibles del John Deere 7420 en el lado derecho del tablero, cerca del compartimento del operador. Cada fusible tiene un número específico que corresponde a sistemas como luces delanteras, aire acondicionado, bomba hidráulica y sistema de arranque. Consulta el diagrama impreso en la tapa de la caja para identificar la función exacta de cada fusible.
Los fusibles se clasifican por amperaje: 10A, 15A, 20A y 30A. Usa un probador de fusibles antes de reemplazarlos para asegurarte de que la falla provenga realmente de un fusible quemado. Mantén fusibles de repuesto del mismo amperaje disponibles para evitar daños en los circuitos.
Reemplaza los fusibles quemados con cuidado, evitando forzar el alojamiento. Después de cambiar un fusible, verifica que el sistema correspondiente funcione correctamente antes de cerrar la caja. Si un fusible se quema repetidamente, inspecciona el cableado y los componentes eléctricos asociados para localizar cortocircuitos o sobrecargas.
Para mayor claridad, considera marcar cada fusible en el diagrama con su ubicación física, lo que facilita futuras intervenciones de mantenimiento y reduce el tiempo de diagnóstico. Mantén la caja limpia de polvo y residuos para evitar problemas de contacto que puedan afectar la operación de la maquinaria.
Ubicación y acceso al panel de fusibles del John Deere 7420
Localiza el panel de fusibles del John Deere 7420 debajo del tablero, a la izquierda del asiento del operador. Para acceder, levanta la cubierta protectora de plástico, que se sostiene mediante clips de presión.
El panel contiene fusibles para los sistemas eléctricos principales, incluyendo luces, señalización, sistema hidráulico y encendido del motor. Antes de retirar cualquier fusible, asegúrate de que el tractor esté apagado y la llave fuera del contacto.
Pasos para acceder y revisar los fusibles:
- Levanta la tapa del panel de fusibles con cuidado, evitando forzar los clips.
- Identifica cada fusible mediante la etiqueta interior o el diagrama grabado en la tapa.
- Usa un extractor de fusibles o unas pinzas aisladas para retirar el fusible que necesites inspeccionar.
- Verifica el estado del fusible; un filamento roto indica que requiere reemplazo.
- Coloca un fusible de igual amperaje al original para reemplazarlo.
- Cierra la tapa presionando los clips hasta que encajen firmemente.
Evita usar fusibles de mayor amperaje, ya que pueden dañar los componentes eléctricos. Mantén siempre a mano un juego de fusibles de repuesto específico para el John Deere 7420, lo que facilita reparaciones rápidas en el campo.
Para una identificación rápida de cada circuito, consulta el diagrama de fusibles impreso en la tapa o el manual del operador, que muestra claramente la posición y función de cada fusible.
Si el panel está sucio o hay residuos, limpia con un paño seco antes de cerrar la tapa. Esto garantiza un buen contacto eléctrico y reduce riesgos de cortocircuitos.
Identificación de fusibles y su función en el tractor
Revisa primero el diagrama de la caja de fusibles del John Deere 7420 para identificar la ubicación exacta de cada fusible. Esto facilita la localización y sustitución de fusibles defectuosos sin confusión.
Cada fusible cumple una función específica. Los fusibles de corriente suelen proteger circuitos de iluminación, sistemas de arranque y componentes electrónicos. Si un fusible está quemado, el componente correspondiente dejará de funcionar. Asegúrate de usar un fusible de la misma amperaje para evitar daños adicionales.
El fusible de la bomba de combustible es clave para el funcionamiento del motor. Si no se reemplaza a tiempo, podría impedir que el tractor arranque. Igualmente, el fusible del sistema de carga controla el flujo eléctrico a la batería. Si este se quema, el tractor no podrá mantener la carga, lo que podría llevar a un apagado repentino.
Reemplazar un fusible es sencillo, pero siempre revisa que no haya otros problemas en el circuito que causen un cortocircuito. Un fusible quemado repetidamente podría indicar un fallo más grave en el sistema eléctrico del tractor.
También verifica que los fusibles relacionados con el sistema de control hidráulico y los sensores del motor estén en buen estado. Un fallo en estos fusibles puede afectar el rendimiento y la eficiencia del tractor en el campo.
Cómo reemplazar fusibles dañados en el John Deere 7420
Para reemplazar un fusible dañado en tu John Deere 7420, primero localiza la caja de fusibles, que generalmente está situada en el lado izquierdo del motor o cerca del panel de instrumentos. Utiliza un destornillador para abrir la tapa de la caja de fusibles.
Identifica el fusible que necesitas cambiar. La caja tiene una etiqueta que indica qué fusible corresponde a cada componente. Si no hay una etiqueta, consulta el manual del operador para obtener la información exacta.
Una vez identificado el fusible dañado, usa un extractor de fusibles para retirarlo de su lugar. Si no tienes un extractor, puedes usar unos alicates con cuidado para no dañar el área circundante.
Compara el fusible antiguo con el nuevo. Asegúrate de que el nuevo fusible tenga el mismo amperaje. Si no es del mismo amperaje, el tractor podría no funcionar correctamente o incluso sufrir daños.
Coloca el fusible nuevo en el mismo lugar donde estaba el anterior, asegurándote de que esté bien conectado. Cierra la tapa de la caja de fusibles y prueba el funcionamiento del sistema que estaba fallando.
Si el fusible se funde nuevamente rápidamente, verifica si hay un problema en el componente eléctrico conectado a ese fusible. En ese caso, será necesario reparar el problema antes de colocar otro fusible nuevo.
