Para reparar o mantener el sistema eléctrico de tu cortacésped John Deere 737, un diagrama de cableado claro y detallado es fundamental. Este esquema te permitirá identificar con facilidad las conexiones y componentes, evitando errores que puedan dañar el sistema. El diagrama facilita la localización de fallos y la correcta instalación de piezas nuevas.
Si necesitas encontrar una solución rápida a problemas comunes de electricidad, empieza revisando el diagrama para identificar conexiones sueltas o cables desgastados. Con este recurso, podrás asegurarte de que cada componente funcione correctamente, desde el motor hasta el interruptor de encendido.
Recuerda que las conexiones de la batería y el motor son puntos críticos que deben revisarse regularmente. Asegúrate de que todos los cables estén correctamente conectados y que no haya signos de corrosión. El diagrama de cableado te guiará paso a paso en la verificación y mantenimiento de estos elementos.

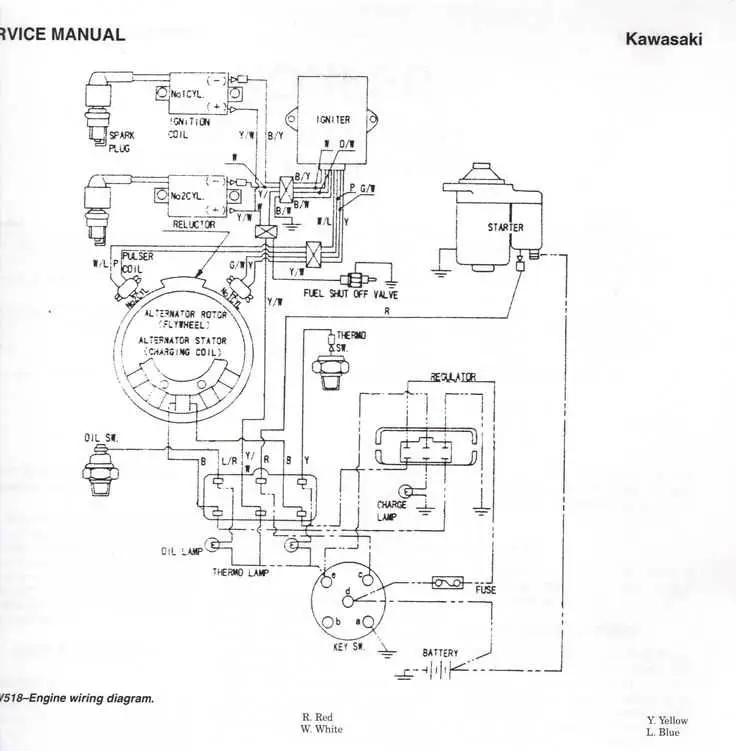

Esquema de cableado John Deere 737
Para realizar reparaciones o mantenimiento en tu John Deere 737, es fundamental contar con el esquema de cableado correcto. Este diagrama te permitirá identificar cada conexión y su función, evitando posibles errores en el proceso de reparación. Asegúrate de seguir cada paso detalladamente.
Conexiones clave: El cableado principal del John Deere 737 se divide en varias secciones, incluidas la conexión a la batería, el sistema de encendido, los controles del motor y las luces. Cada uno de estos circuitos tiene colores y códigos específicos para facilitar la identificación. Revisa el diagrama con cuidado antes de desconectar cualquier componente.
Comprobación de continuidad: Usando un multímetro, verifica la continuidad de cada cable. Esto te ayudará a identificar posibles cortocircuitos o cables dañados. Si detectas un fallo, reemplaza el cable afectado o revisa las conexiones de los terminales para asegurarte de que están firmes y sin corrosión.
Conexiones a tierra: Las conexiones a tierra son críticas para evitar problemas eléctricos. Asegúrate de que todos los cables de tierra estén bien conectados a los puntos de contacto designados. Cualquier mala conexión a tierra puede causar fallos en el arranque o problemas con otros sistemas eléctricos.
Reemplazo de fusibles: El diagrama también te ayudará a identificar los fusibles que protegen los circuitos más importantes del vehículo. Si alguno se quema, cámbialo por uno de la misma especificación para evitar daños a otros componentes eléctricos.
Consejos finales: Mantén el esquema de cableado a mano durante las reparaciones y asegúrate de seguir los pasos con precisión. Un cableado correcto garantizará que todos los sistemas funcionen sin inconvenientes. Si tienes dudas sobre cualquier conexión, consulta un manual técnico o contacta con un profesional autorizado.

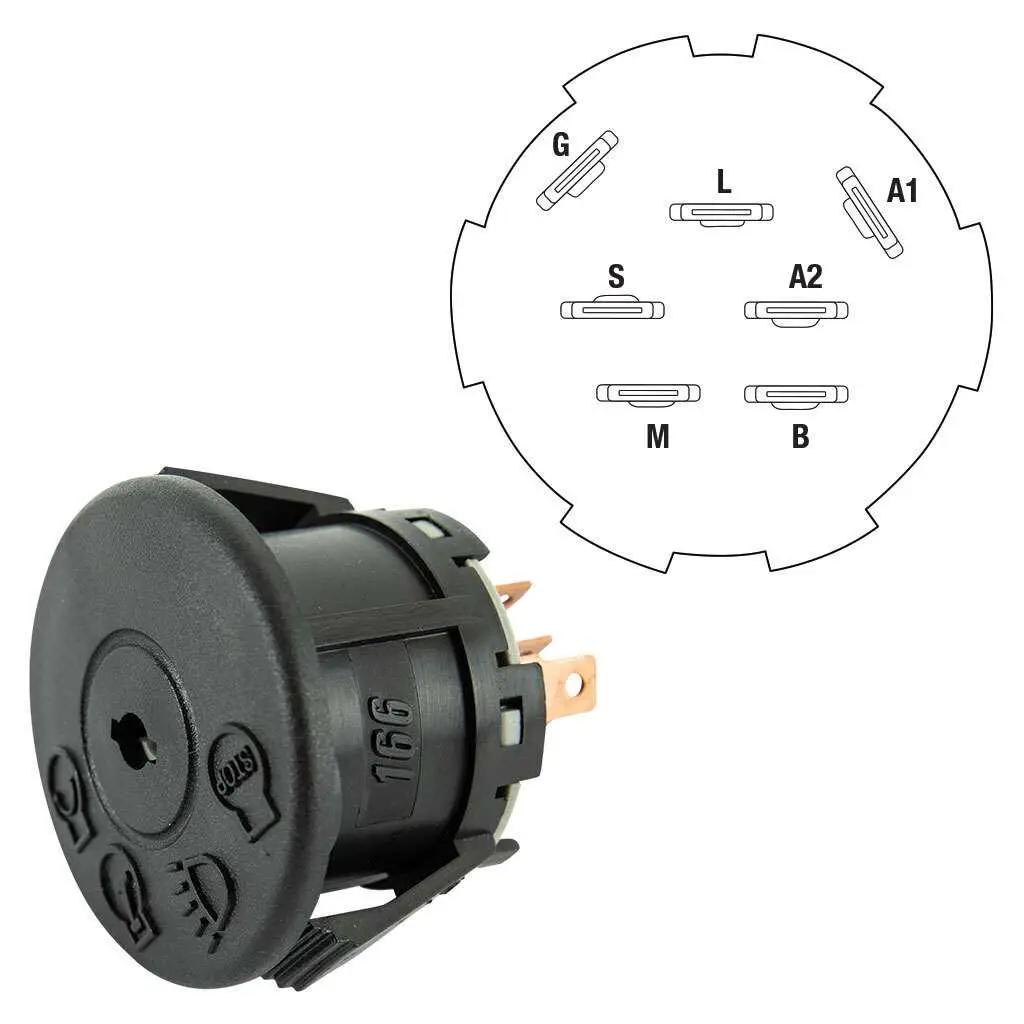

Conexiones de la batería y el sistema de encendido
Conecta el terminal positivo (+) de la batería al cable rojo que va hacia el interruptor de encendido. Asegúrate de que el terminal esté bien ajustado para evitar pérdidas de energía. El terminal negativo (-) se conecta a la estructura metálica del motor o al punto de tierra, según el diseño de tu modelo. Verifica que ambas conexiones estén libres de corrosión y bien apretadas.
En el sistema de encendido, el interruptor de encendido debe estar conectado al cable que va al solenoide, el cual controla el arranque del motor. Revisa que los cables del solenoide estén firmemente conectados y sin desgaste. Un cable de arranque defectuoso o mal conectado puede impedir que el motor encienda correctamente.
Además, es importante revisar la bobina de encendido, ya que juega un papel crucial en la transmisión de energía para encender el motor. Asegúrate de que los cables de la bobina estén correctamente fijados y que no haya señales de daño o cortocircuitos.
Finalmente, inspecciona los fusibles del sistema de encendido. Un fusible quemado puede causar que el motor no arranque. Si encuentras un fusible defectuoso, reemplázalo por uno de la misma capacidad y asegúrate de que todas las conexiones estén en buen estado.
Distribución de cables en el sistema de arranque del motor
Para garantizar un arranque eficiente del motor en la John Deere 737, es fundamental que los cables estén correctamente conectados. Asegúrate de que la batería esté bien conectada al motor de arranque, ya que es el componente clave para iniciar el sistema.
El cable positivo debe ir desde la batería hasta el motor de arranque. Verifica que esté firmemente conectado al terminal del motor. El cable negativo se conecta al chasis del vehículo, asegurando una buena tierra para el funcionamiento del sistema eléctrico.
La clave para un arranque exitoso está en el interruptor de encendido. El cable que proviene del interruptor debe estar correctamente conectado al relé de arranque. Este relé actúa como un interruptor que envía energía al motor de arranque cuando se gira la llave.
Revisa también el cable de solenoide que se conecta al motor de arranque. Este componente es crucial para activar el mecanismo de arranque. Asegúrate de que todos los cables estén libres de corrosión y desgaste.
- Conexión de la batería: Cable positivo (rojo) al terminal del motor de arranque.
- Conexión a tierra: Cable negativo (negro) al chasis.
- Interruptor de encendido: Conectar el cable del interruptor al relé de arranque.
- Solenoide: Verificar que el cable esté conectado correctamente al motor de arranque.
Una instalación adecuada de los cables no solo previene fallos en el sistema de arranque, sino que también mejora la durabilidad del equipo. Asegúrate de revisar periódicamente los cables por posibles daños o conexiones flojas.
Conexiones del sistema de control de la dirección y las luces
Conecta correctamente el cableado de la dirección al sistema de control para asegurar su funcionamiento adecuado. Utiliza los conectores estándar que permiten una instalación segura y sin complicaciones. Asegúrate de que los cables de la dirección estén conectados a los terminales correctos en el motor de dirección, evitando cruces o conexiones sueltas que puedan causar fallos en el control.
Para las luces, revisa las conexiones del interruptor de encendido. El cable rojo, comúnmente utilizado para el circuito de luces, debe estar conectado al terminal positivo de la batería. Asegúrate de que el cable negro esté conectado a tierra. Verifica que el fusible del sistema de luces esté en buen estado para prevenir cortocircuitos o fallos de encendido.
Reemplaza cualquier cable que muestre signos de desgaste o daño. Los cables dañados pueden causar pérdida de señal o fallos en el sistema. Al conectar las luces traseras, asegúrate de que los cables estén aislados correctamente para evitar cortocircuitos. Usa terminales de alta calidad para mantener la durabilidad de las conexiones bajo condiciones extremas de trabajo.
Antes de finalizar la instalación, realiza una prueba de las luces y el sistema de dirección para verificar su correcto funcionamiento. Asegúrate de que las conexiones sean firmes y no haya cables sueltos que puedan generar fallos en el sistema durante el uso.
