Conecta correctamente los enlaces del carburador siguiendo el diagrama del John Deere 737 para garantizar un rendimiento uniforme del motor. Cada brazo y resorte tiene un papel específico: el enlace del acelerador controla la velocidad, mientras que el enlace del ralentí mantiene el motor estable durante operaciones de baja carga.
Verifica la posición de los resortes antes de realizar ajustes. Un resorte mal colocado puede provocar aceleraciones bruscas o fallos de encendido. Los diagramas detallados muestran la orientación exacta de cada componente, incluyendo el pivote del acelerador y el soporte del carburador, permitiendo ajustes precisos sin necesidad de improvisación.
Revisa los puntos de unión y la holgura de los enlaces. El desgaste natural de los pasadores o las conexiones sueltas afecta la respuesta del acelerador y la mezcla de combustible. Mantener los enlaces lubricados y correctamente alineados evita que el motor pierda potencia o consuma más combustible del necesario.
Confirma las posiciones finales tras cualquier ajuste. Después de ensamblar los enlaces según el diagrama, prueba el movimiento del acelerador manualmente y en marcha lenta. Esto asegura que cada componente funciona en sincronía, evitando bloqueos y optimizando la transición entre ralentí y máxima velocidad.

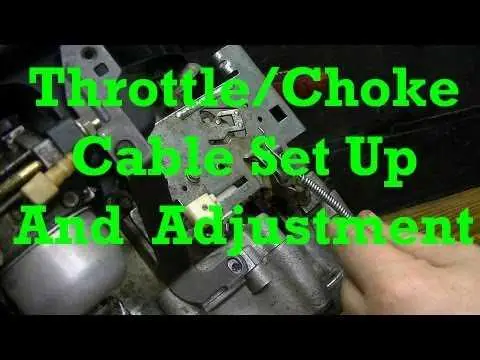

Diagrama de enlace del carburador John Deere 737
Verifica que todas las varillas del carburador estén correctamente conectadas antes de ajustar cualquier componente. El brazo del acelerador debe moverse libremente sin rozar otras piezas, y la varilla del control de ralentí debe mantener la tensión adecuada.
Utiliza el diagrama de enlace para identificar cada punto de conexión: el eje del acelerador, la palanca de mezcla y el resorte de retorno. Asegura que los clips de retención estén firmes y que los pasadores no presenten desgaste.
Para ajustar la respuesta del acelerador, afloja ligeramente el tornillo de la varilla de enlace y mueve la palanca hasta lograr un recorrido uniforme. Comprueba que la válvula de mariposa abra completamente al pisar a fondo y cierre sin interferencias al soltar el pedal.
Inspecciona los resortes del carburador y reemplaza los deformados. Mantén los conectores lubricados con aceite ligero para evitar fricción excesiva y garantizar un movimiento suave. El alineamiento correcto de cada varilla mejora la eficiencia de combustión y evita que el motor falle al acelerar.
Finalmente, vuelve a probar el conjunto después de cualquier ajuste. Observa que cada enlace retorne a su posición original sin retrasos y que la palanca de mezcla responda simultáneamente con el acelerador. Esto asegura un control preciso y estable del motor durante el uso.
Identificación de las piezas del enlace del carburador
Localiza primero la palanca de acelerador, conectada directamente al carburador y al cable del pedal. Verifica que el resorte de retorno esté firmemente sujeto para garantizar que la palanca regrese a su posición inicial sin obstrucciones.
Identifica la varilla de conexión, que transmite el movimiento desde la palanca hasta el mecanismo de mariposa del carburador. Asegúrate de que los pasadores de fijación estén colocados correctamente y no presenten desgaste ni juego excesivo.
Observa los brazos de enlace, que ajustan el recorrido de la mariposa. Revisa que sus puntos de pivote estén lubricados y libres de óxido para un movimiento fluido. La posición de estos brazos determina la apertura máxima y mínima del carburador.
Inspecciona los clips y sujetadores que mantienen la varilla y los brazos en su sitio. Cambia cualquier clip deformado o corroído para evitar desconexiones durante el funcionamiento. Los sujetadores deben permitir un giro ligero sin perder firmeza.
Comprueba la mariposa del carburador y su eje de enlace. Confirma que el eje gire suavemente y que la mariposa cierre completamente sin rozamientos. Ajusta los tornillos de fijación si notas holgura que pueda afectar la respuesta del motor.
Revisa finalmente el conjunto completo del enlace mientras mueves la palanca de acelerador. Cada pieza debe responder de manera coordinada, sin saltos ni bloqueos, asegurando un control preciso de la mezcla de aire y combustible.
Procedimiento paso a paso para ajustar el enlace del carburador
Afloja la tuerca de seguridad que fija el enlace del acelerador al carburador.
Verifica que la palanca del acelerador se mueva sin resistencia y que el resorte de retorno esté correctamente enganchado.
- Coloca la palanca del acelerador en posición de ralentí.
- Ajusta la varilla de enlace hasta que la mariposa del carburador quede apenas cerrada.
- Aprieta la tuerca de seguridad sin mover la varilla.
Conecta el acelerador desde la palanca del asiento y verifica que el recorrido completo abra la mariposa sin forzarla.
- Si la mariposa no se abre totalmente, afloja la tuerca y alarga ligeramente la varilla.
- Si el ralentí se mantiene irregular, acorta la varilla para asegurar el cierre correcto.
Revisa que todos los pasadores y clips estén firmes y que no exista juego en el enlace.
Prueba el motor a bajas revoluciones y ajusta la posición de la varilla hasta lograr un movimiento suave del acelerador y una respuesta inmediata al aumentar la velocidad.
Finalmente, asegúrate de que el enlace no toque otras partes y que los resortes mantengan tensión adecuada en todo el recorrido.
Solución de problemas comunes del enlace del carburador
Verifica que todas las varillas del enlace estén alineadas y sin desgaste; cualquier desviación puede causar ralentí inestable o pérdida de potencia. Lubrica los pivotes con aceite liviano para evitar fricción excesiva que limite el movimiento del acelerador.
Si notas que el motor responde tarde al pedal, ajusta el tensor de la varilla principal asegurando que haya un ligero juego de 1 a 2 mm en los extremos. Evita apretar demasiado: un enlace rígido puede bloquear el carburador en posición abierta.
Revisa los clips de retención y resortes de retorno; reemplaza cualquier pieza doblada o oxidada, ya que comprometen la sincronización del acelerador. Confirma que los resortes ejerzan presión suficiente para regresar el acelerador sin esfuerzo manual.
Inspecciona las articulaciones en busca de holgura; un pequeño juego excesivo en los puntos de pivote puede generar aceleraciones irregulares. Cambia pasadores desgastados y asegura que los pernos estén firmes pero no apretados en exceso.
Si el motor falla al acelerar completamente, examina que el carburador no esté obstruido por residuos que bloqueen la conexión del enlace. Limpia los conductos y asegura que la varilla se mueva libremente sin interferencias con la carcasa del motor.
