Utilice el diagrama de la plataforma de corte John Deere 717A para identificar cada componente y su ubicación exacta. Esto facilita reemplazos de correas, ajustes de altura de corte y verificación del sistema de transmisión. Conocer la disposición de los ejes, poleas y cuchillas permite detectar rápidamente piezas desgastadas y prevenir fallos durante la operación.
Para realizar mantenimientos regulares, siga las referencias del diagrama al ajustar tensiones de correas y lubricar puntos críticos. El diagrama indica claramente las conexiones mecánicas y puntos de fijación, lo que reduce errores al desmontar o montar la plataforma.
Durante inspecciones, el diagrama ayuda a comprobar alineaciones de cuchillas y balance de los ejes. Comparar el estado físico con la representación gráfica permite anticipar desgastes y programar reemplazos antes de que afecten el rendimiento del cortacésped.

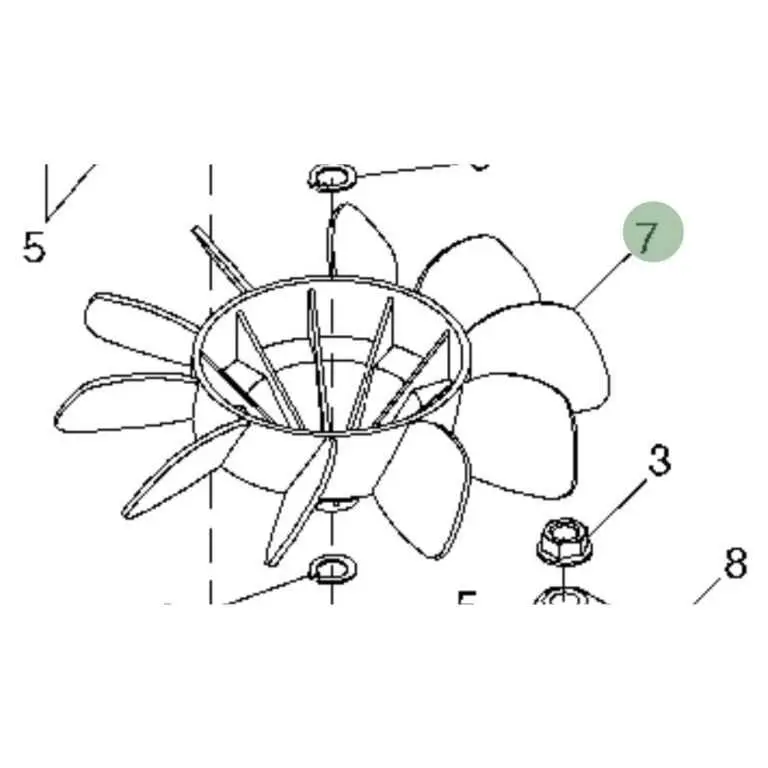

Diagrama detallado de la plataforma de corte John Deere 717A para mantenimiento y ajustes
Para realizar ajustes precisos en la plataforma de corte 717A, consulte primero el diagrama de montaje que identifica cada componente clave: cuchillas, poleas, correas, ejes y soportes. Ubique la cuchilla izquierda, central y derecha según el esquema y verifique la alineación con el eje central para garantizar un corte uniforme.
Revise las poleas de transmisión y asegúrese de que las correas estén tensadas según las medidas indicadas en el diagrama. Una correa floja provoca deslizamiento y desgaste prematuro, mientras que una excesivamente tensada genera tensión en los rodamientos.
Los ejes de las cuchillas deben lubricarse periódicamente usando grasa de litio NLGI 2, siguiendo las posiciones señaladas en el diagrama. Compruebe que los soportes y pernos estén ajustados al par recomendado de 25 Nm, evitando movimientos laterales que puedan afectar el corte.
El diagrama también indica los puntos de ajuste de altura de corte. Ajuste las varillas de elevación a la altura deseada y confirme la nivelación mediante un medidor de burbuja entre los extremos delantero y trasero del deck. Esto garantiza una cobertura uniforme del césped y reduce vibraciones.
Revise regularmente las conexiones de seguridad y los muelles indicados en el esquema. Sustituya los componentes desgastados conforme a las referencias del diagrama para mantener la funcionalidad de elevación y retorno del deck sin interferencias mecánicas.
Al realizar mantenimiento, utilice el diagrama como guía para desmontaje y montaje, asegurando que cada pieza vuelva a su posición exacta. Esto minimiza errores y prolonga la vida útil de la plataforma de corte.
Ubicación y función de cada componente del cortacésped 717A
Coloca la plataforma sobre una superficie plana y asegúrate de que esté estable antes de identificar los componentes. Comienza por los ejes de las cuchillas, situados bajo la cubierta, responsables de cortar el césped de manera uniforme. Mantén los ejes lubricados para reducir desgaste y vibraciones.
El cinturón de transmisión conecta el motor con los ejes de las cuchillas. Comprueba que esté tensado correctamente y sin grietas; un cinturón flojo reduce la potencia de corte y aumenta el riesgo de deslizamiento.
Las poleas de guía están ubicadas en la parte superior de la plataforma y dirigen el cinturón de manera precisa. Revisa que giren libremente y no presenten juego excesivo, ya que afectan la alineación de las cuchillas.
El sistema de elevación se encuentra en los laterales y permite ajustar la altura de corte. Ajusta las palancas según el tipo de césped y el terreno; esto optimiza la eficiencia y evita daños en el suelo o la plataforma.
Los rodamientos de las cuchillas se sitúan en los extremos de los ejes. Manténlos limpios y engrasados; rodamientos dañados generan ruido, vibración y cortes irregulares.
Las defensas laterales y la cubierta protegen al operador y canalizan el césped cortado. Asegúrate de que estén bien fijadas y sin deformaciones, garantizando seguridad y flujo adecuado del recorte.
Finalmente, el sistema de ruedas delanteras y traseras permite maniobrar la plataforma con estabilidad. Verifica que las ruedas giren sin obstáculos y que los ejes estén alineados para evitar desgaste irregular y facilitar el desplazamiento.
Guía práctica para desmontaje y montaje usando el diagrama
Afloja primero las correas del sistema de transmisión para liberar tensión y evitar daños en las poleas. Localiza en el diagrama cada punto de fijación del deck y sigue un orden progresivo para mantener estabilidad.
- Retira los pasadores de seguridad y pernos de sujeción de la parte delantera.
- Suelta los soportes laterales identificados en el esquema, manteniendo las piezas en un contenedor separado.
- Desconecta la varilla de control de altura y extrae el deck del chasis deslizándolo hacia un lateral.
Durante el montaje, invierte el proceso y usa el diagrama para confirmar que cada pieza queda en la posición correcta.
- Asegura primero los soportes laterales para estabilizar la plataforma.
- Conecta la varilla de control y ajusta el sistema de altura según el punto de referencia del diagrama.
- Coloca las correas en las poleas siguiendo la ruta indicada y verifica tensión con una ligera presión manual.
Verifica el apriete de pernos con una llave dinamométrica en valores recomendados por el fabricante. Lubrica los puntos de giro señalados en el diagrama para reducir fricción y alargar la vida útil de los componentes.
Identificación de problemas mecánicos y eléctricos con referencia al diagrama
Revisa el diagrama para localizar el cableado que conecta el interruptor de seguridad con el motor de arranque. Si el motor no enciende, usa un multímetro y comprueba continuidad en esos puntos. Un valor nulo indica corte en el cableado o conector suelto.
Cuando la plataforma no gira de forma uniforme, examina las poleas y la correa en el diagrama. Verifica desgaste en los bordes de la correa y alineación de las poleas. Ajusta la tensión siguiendo la posición indicada en el esquema para evitar deslizamientos.
Si notas vibraciones excesivas, compara la disposición de las cuchillas con el diagrama. Una instalación invertida o un ángulo incorrecto genera desequilibrio. Corrige la posición y aprieta los pernos con el torque especificado en el manual de servicio.
Cuando el cortacésped pierde potencia eléctrica intermitente, localiza en el diagrama el regulador y el alternador. Mide voltaje en los terminales de salida; valores por debajo de 12,5 V indican fallo del alternador o mal contacto en el regulador.
En caso de ruidos metálicos, consulta la parte del diagrama que muestra los rodamientos del eje. Inspecciona lubricación y holgura. Sustituye el rodamiento dañado y verifica que la carcasa esté alineada para prevenir fricción innecesaria.
