Consulta el diagrama del deck John Deere 717A para identificar la ubicación exacta de las correas, poleas y componentes de corte. Cada pieza está numerada y alineada según el diseño original, lo que facilita la inspección visual y el mantenimiento preventivo.
Revisa las rutas de las correas antes de reemplazarlas para evitar errores de instalación. El diagrama muestra la dirección de giro de cada polea, la tensión recomendada y los puntos de ajuste, asegurando un funcionamiento óptimo del deck.
Localiza rápidamente los componentes clave como el tensor, el rodillo de soporte y los ejes de las cuchillas. La disposición detallada permite planificar intervenciones sin desmontar partes innecesarias y reduce el riesgo de daños durante el mantenimiento.
Utiliza el diagrama como referencia durante la limpieza y lubricación. Saber exactamente dónde se encuentran los engranajes y rodamientos permite aplicar el lubricante adecuado en los puntos correctos y prolongar la vida útil de cada componente.
Verifica las conexiones de seguridad indicadas en el diagrama antes de arrancar el equipo. Esto incluye interruptores, protectores y anclajes de la cubierta del deck, asegurando que todas las piezas funcionen coordinadamente y mantengan la estabilidad del cortacésped.
Guía práctica del diagrama del deck John Deere 717a para mantenimiento y reparación
Para verificar el estado de las correas del deck, primero identifica cada polea según el diagrama oficial del John Deere 717a. Asegúrate de que todas las correas estén tensadas correctamente y sin signos de desgaste, como grietas o deshilachados. Ajusta la tensión siguiendo las marcas de referencia del fabricante.
Inspecciona las cuchillas usando el diagrama para localizar su orientación y posición exacta. Retira las cuchillas con la herramienta adecuada y revisa si presentan bordes desafilados o deformaciones. Reemplaza cualquier cuchilla dañada respetando la secuencia indicada en el diagrama para mantener el balance del deck.
Los rodamientos y ejes del deck deben lubricarse en los puntos señalados en el diagrama. Aplica grasa de alta calidad en las articulaciones y pivotes, evitando exceso que pueda atraer suciedad. Verifica también los tensores y sus resortes; reemplaza los que muestren debilitamiento o corrosión para mantener la correcta alineación de las correas.
Durante el ensamblaje, sigue la ruta de la correa indicada en el diagrama para evitar que se salga o se dañe. Confirma que todas las piezas encajen sin forzar y que los pernos estén ajustados al torque recomendado por el fabricante. Una revisión final incluye girar manualmente las cuchillas para comprobar que no haya fricción excesiva ni ruido irregular.
Para el mantenimiento preventivo, consulta regularmente el diagrama del deck antes de cada temporada de corte. Esto permite detectar ajustes necesarios en las correas, poleas o cuchillas, asegurando que la cortadora funcione con estabilidad y precisión durante cada uso.
Ubicación y función de las correas y poleas en el deck John Deere 717a
Coloca la correa principal alrededor del motor y las poleas del deck siguiendo la trayectoria indicada en el diagrama del 717a. Esta correa transmite la potencia del motor a las cuchillas, garantizando un corte uniforme.
Identifica las poleas de mando y las tensores:
- Polea motriz: Conecta directamente con el motor. Ubícala en la parte superior central del deck.
- Poleas de transmisión: Situadas en los extremos de cada cuchilla, permiten que la correa transfiera la fuerza de manera equilibrada.
- Polea tensor: Ajusta la tensión de la correa principal. Localízala cerca del motor, asegurando que la correa no se deslice ni se afloje.
Revisa la dirección de las correas al instalar o reemplazar componentes:
- La correa debe pasar por todas las poleas sin torceduras ni superposiciones.
- Confirma que cada polea gire libremente antes de encender el motor.
- Aplica la tensión adecuada usando la polea tensor para evitar desgaste prematuro.
Verifica periódicamente la posición de las correas y la alineación de las poleas. Ajustes mínimos mantienen la eficiencia del corte y prolongan la vida útil del deck.
Utiliza diagramas específicos del modelo 717a como referencia para reemplazos o mantenimiento, asegurando que cada correa y polea cumpla su función exacta.

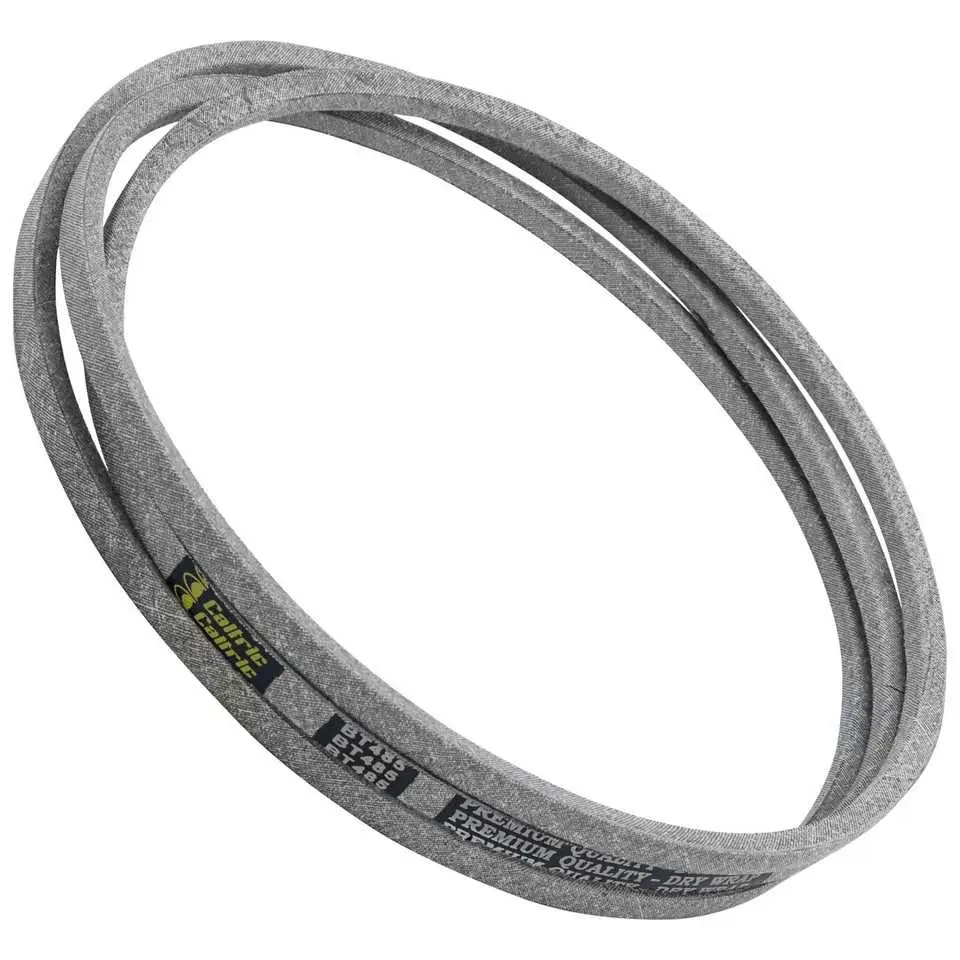

Procedimiento paso a paso para reemplazar la correa del deck
Apaga el tractor y retira la llave de encendido para garantizar seguridad antes de cualquier manipulación del deck.
Levanta el deck a la posición más alta y asegúralo con el soporte de elevación. Esto permite un acceso seguro a las poleas y correas.
Localiza la correa antigua siguiendo el diagrama del deck. Observa su recorrido completo alrededor de las poleas principales, tensores y embragues.
Afloja la tensión de la correa moviendo el tensor hacia su posición más floja. En modelos con resorte, comprime el resorte para liberar la correa.
Retira la correa antigua de todas las poleas, comenzando por la más accesible y desplazándote hasta las de difícil acceso. Evita doblar excesivamente la correa para prevenir daños.
Compara la correa nueva con la anterior asegurándote de que la longitud, dentado y perfil coincidan exactamente.
Coloca la correa nueva siguiendo el mismo recorrido del diagrama, asegurándote de que encaje correctamente en cada polea y embrague. Comprueba que no quede torcida.
Aplica tensión a la correa mediante el tensor o el resorte, verificando que quede firme pero sin sobrecarga. La correa debe poder moverse ligeramente al presionarla.
Gira manualmente las cuchillas o poleas principales varias veces para confirmar que la correa sigue su trayectoria correcta y no se sale de su lugar.
Baja el deck lentamente hasta la posición normal y realiza una prueba de corte en un área pequeña, revisando el funcionamiento de la correa bajo carga.
Si notas deslizamiento, ruido o vibración, vuelve a revisar la tensión y la colocación de la correa antes de usar el tractor normalmente.
Solución de problemas comunes en el sistema de corte del deck
Si las cuchillas no giran correctamente, verifica primero la tensión de la correa. Una correa floja puede causar deslizamiento, mientras que una demasiado tensa aumenta el desgaste de los rodamientos.
Para cortes irregulares, inspecciona las cuchillas. Bordes desgastados o doblados deben ser afilados o reemplazados. Asegúrate de que todas las cuchillas estén instaladas en la orientación correcta y con el mismo nivel de altura.
Ruidos extraños pueden indicar poleas dañadas o rodamientos secos. Aplica lubricante adecuado en los puntos de giro y reemplaza cualquier polea con señales de grietas o desgaste excesivo.
Si el deck vibra durante el corte, revisa el alineamiento de las cuchillas y la integridad de los soportes. Tornillos sueltos o piezas desalineadas generan vibraciones que afectan el desempeño y la seguridad.
Obstrucciones de césped acumulado deben retirarse regularmente. Limpia el interior del deck después de cada uso y evita que residuos se acumulen cerca de las poleas y ejes.
Para problemas eléctricos del sistema de accionamiento, comprueba conexiones, interruptores y fusibles. Asegúrate de que el motor del deck reciba alimentación correcta antes de inspeccionar componentes mecánicos.
Mantener un registro de mantenimiento ayuda a detectar patrones de fallas recurrentes y facilita la identificación rápida de la causa de problemas.
