Diagrama de piezas del tractor John Deere 70 para identificación y mantenimiento

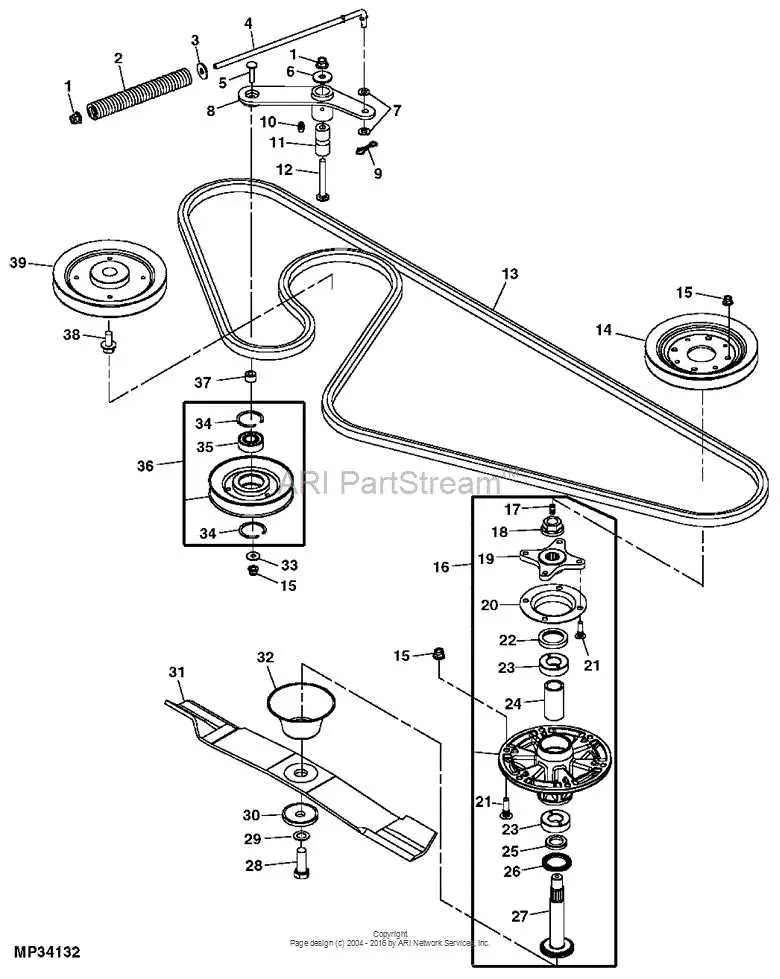

john deere 70 parts diagram

Revisa el diagrama de piezas del John Deere 70 antes de realizar cualquier reparación o ajuste mecánico. Cada componente clave, desde el motor hasta el sistema hidráulico, está identificado con claridad, lo que facilita localizar rápidamente piezas específicas.

Utiliza el diagrama para verificar conexiones y ensamblajes antes de reemplazar partes. Esto ayuda a evitar errores comunes, como instalar piezas en posiciones incorrectas o conectar mangueras de manera inadecuada.

Consulta las referencias numéricas y los códigos de pieza directamente en el diagrama. Esto permite comparar piezas existentes con repuestos disponibles y asegura que adquieras exactamente lo que se requiere para el mantenimiento del tractor.

El diagrama también facilita inspecciones regulares. Siguiendo las indicaciones visuales, puedes identificar desgaste, fugas o componentes sueltos sin desmontar completamente el equipo, ahorrando tiempo y previniendo fallas mayores.

Diagrama de piezas John Deere 70 para identificación y mantenimiento práctico

Consulta directamente el diagrama de piezas para localizar rápidamente componentes críticos como el motor, la transmisión y el sistema hidráulico. Identificar visualmente cada elemento facilita el mantenimiento y reduce errores al reemplazar repuestos.

Señala las conexiones eléctricas y mangueras hidráulicas en el diagrama para confirmar su ruta y conexión correcta antes de desmontar. Esto evita daños al motor o al sistema de control hidráulico durante el mantenimiento.

Utiliza el diagrama para verificar números de pieza y compatibilidad con los repuestos disponibles. Cada componente está identificado con un código específico que simplifica la adquisición y asegura el ajuste adecuado.

Marca en el diagrama las piezas que requieren inspección periódica, como filtros, correas y juntas. Esta práctica ayuda a programar mantenimientos preventivos y a prolongar la vida útil del tractor.

Aplica el diagrama para planificar intervenciones mecánicas complejas, por ejemplo, la extracción de la transmisión o el ajuste de la bomba hidráulica. Tener una referencia clara reduce tiempos de trabajo y mejora la precisión de cada operación.

Ubicación de componentes principales en el John Deere 70

john deere 70 parts diagram

Localiza el motor en la parte frontal del tractor, alineado con la transmisión para facilitar la conexión con el sistema de embrague y la caja de cambios. El radiador se encuentra directamente delante del motor, asegurando la circulación de aire y el enfriamiento adecuado.

La batería está ubicada a la derecha del motor, cerca del guardabarros, permitiendo un acceso rápido para mantenimiento o reemplazo. El depósito de combustible se encuentra sobre el chasis, detrás del motor, conectado mediante líneas seguras al carburador y al filtro de combustible.

El sistema hidráulico se ubica hacia la parte trasera, con la bomba montada junto a la transmisión y los cilindros distribuidos hacia el elevador de implementos. Las válvulas de control están al alcance del operador desde el asiento, garantizando maniobras precisas.

  • Volante y palancas de control: frente al asiento del operador, accesibles sin inclinarse.
  • Pedales de freno y embrague: alineados en la base, optimizando el uso durante la conducción.
  • Filtro de aceite y filtro de aire: lateralmente al motor, visibles y fáciles de retirar para reemplazo.
  • Escape y silenciador: montados a la derecha del capó, alejados de zonas de contacto frecuente.
  • Diferencial y ejes traseros: directamente conectados a la transmisión, accesibles desde la parte inferior para inspección.

El tablero de instrumentos está justo frente al operador, mostrando indicadores de temperatura, nivel de combustible y presión de aceite. Mantén cada componente identificado y limpio para prevenir fallas y garantizar un rendimiento estable del John Deere 70.

Interpretación de códigos y símbolos del diagrama de piezas

Para identificar correctamente cada componente del John Deere 70, observa los códigos alfanuméricos asociados a las piezas. Por ejemplo, un código como JD70-1234 indica el número de pieza específico que permite localizar el repuesto exacto en el catálogo oficial.

Los símbolos gráficos representan funciones y conexiones. Un círculo sólido generalmente indica un punto de montaje, mientras que un triángulo apunta a la dirección del flujo hidráulico. Líneas continuas muestran conexiones físicas, y líneas punteadas indican un enlace funcional o eléctrico.

Cuando el diagrama incluye varios colores o sombreados, cada tono corresponde a un sistema distinto: verde para el motor, azul para la transmisión, rojo para el sistema hidráulico y amarillo para circuitos eléctricos. Esto facilita identificar interacciones y posibles interferencias entre componentes.

Al analizar los diagramas eléctricos, presta atención a los códigos de cableado. Letras como A, B o C marcan fases o rutas específicas, mientras que números consecutivos indican terminales dentro del mismo circuito.

Finalmente, algunos símbolos especiales muestran ajustes o posiciones críticas. Por ejemplo, un triángulo con un número dentro señala la secuencia de montaje, y un rombo puede indicar tolerancia de ajuste o punto de calibración. Reconocer estos detalles ayuda a realizar mantenimiento y reemplazo de piezas con precisión.

Procedimiento para reemplazar y solicitar repuestos específicos

Identifica el repuesto exacto usando el diagrama de piezas del John Deere 70 y anota su número de parte. Verifica el estado de la pieza antes de retirarla para asegurar que sea necesaria la sustitución.

Desconecta la maquinaria de la fuente de energía y asegura que todas las partes móviles estén inmóviles. Retira los tornillos, tuercas o sujetadores siguiendo el orden indicado en el diagrama para evitar daños en componentes adyacentes.

Compara la pieza retirada con el repuesto nuevo antes de instalarlo, confirmando que las dimensiones, orificios y conexiones coincidan. Aplica lubricante o sellador según las especificaciones del manual cuando sea necesario.

Instala el repuesto respetando la secuencia de montaje recomendada en el diagrama. Aprieta los sujetadores con el torque indicado, evitando forzar componentes metálicos que puedan deformarse.

Para solicitar repuestos específicos, utiliza el número de pieza registrado y contacta distribuidores autorizados de John Deere. Incluye datos del modelo, año y serie del tractor para asegurar la compatibilidad.

Conserva un registro de cada reemplazo y revisión de piezas, anotando fechas y observaciones sobre su desempeño. Esto facilita futuras solicitudes y previene errores al identificar componentes similares.
