El sistema hidráulico del John Deere 655 es clave para el rendimiento y la eficiencia de esta máquina compacta. A continuación, se proporciona un diagrama detallado que te ayudará a comprender cómo se distribuye la energía hidráulica en el tractor y cómo funciona cada componente del sistema. Conocer la disposición de estos elementos es esencial para realizar mantenimientos, identificar fallos o mejorar el rendimiento general del equipo.
El diagrama hidráulico incluye componentes como la bomba hidráulica, válvulas, cilindros y mangueras, todos interconectados para garantizar que la máquina opere sin problemas. Cada componente tiene un papel específico, desde el accionamiento de los implementos hasta la dirección asistida y el control de la transmisión. El diagrama muestra las conexiones y el flujo de aceite hidráulico entre los diferentes elementos.
Al entender este diagrama, podrás localizar rápidamente cualquier posible fuga o área de presión insuficiente. La interpretación adecuada del diagrama facilita la realización de ajustes precisos, como la calibración de las válvulas o el reemplazo de mangueras dañadas, asegurando que tu John Deere 655 siga funcionando al máximo de su capacidad.

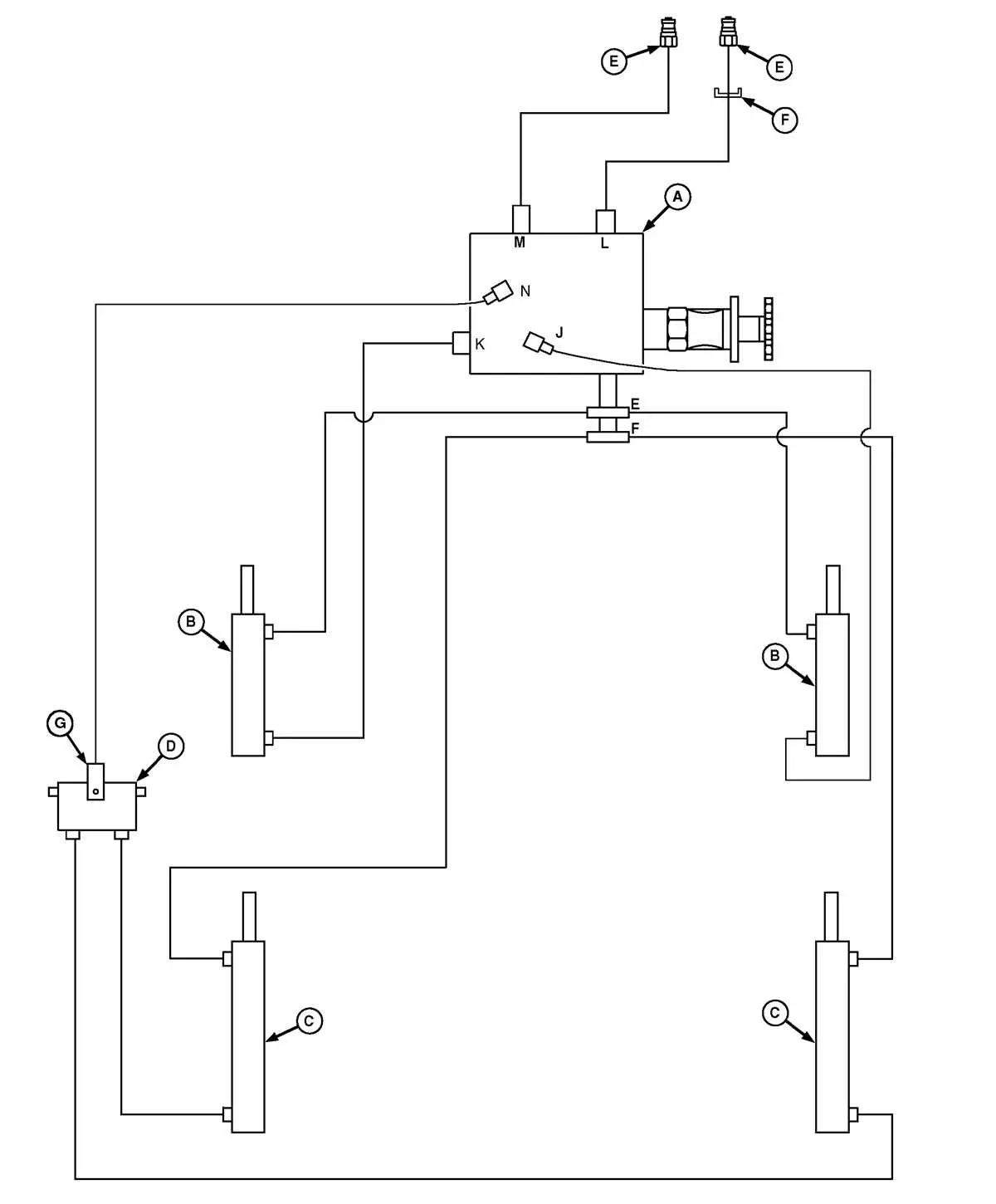

Diagrama del Sistema Hidráulico John Deere 655
El sistema hidráulico del John Deere 655 se compone de varios componentes clave que permiten el funcionamiento eficiente de la maquinaria. El diagrama del sistema es fundamental para entender cómo circula el fluido hidráulico a través de las diferentes partes, como la bomba, válvulas, cilindros y el depósito.
La bomba hidráulica es el corazón del sistema, responsable de generar la presión necesaria para mover los actuadores. En este modelo, la bomba de pistón tiene un caudal constante, que es distribuido por las válvulas de control hacia los distintos circuitos, dependiendo de la demanda de los implementos conectados.
El depósito o tanque de fluido hidráulico almacena el aceite necesario para la operación. Es importante asegurarse de que el nivel de aceite sea adecuado para evitar fallos en la bomba o sobrecalentamiento del sistema. El aceite también debe tener la viscosidad adecuada para que el sistema funcione con eficacia en diferentes condiciones de temperatura.
Las válvulas de control dirigen el flujo del fluido hidráulico según las órdenes del operador, permitiendo el movimiento de los cilindros y otros actuadores. Este flujo se regula mediante una válvula de presión que protege el sistema de sobrepresión, asegurando que el sistema no sufra daños por exceso de presión.
El diagrama del sistema también incluye líneas de retorno, que permiten que el fluido que ha realizado su trabajo regrese al depósito para ser recirculado. Es crucial verificar estas líneas para evitar fugas, ya que pueden afectar la eficiencia del sistema.
Un mantenimiento adecuado del sistema hidráulico del John Deere 655 incluye la inspección periódica de los filtros, que deben cambiarse regularmente para evitar contaminantes en el sistema. También es recomendable verificar el estado de los mangueras y conexiones para asegurar que no haya fugas o desgaste excesivo.
Cómo interpretar los componentes principales del sistema hidráulico
Para comprender cómo funciona el sistema hidráulico de un John Deere 655, es fundamental identificar y analizar sus componentes clave. A continuación, te guiaré sobre cómo interpretarlos con precisión.
Bomba hidráulica: La bomba es el corazón del sistema, ya que genera el flujo necesario para que el fluido se mueva. Revisa su tamaño y tipo según el manual para verificar si es adecuada para la aplicación específica. Observa las conexiones de entrada y salida, y asegúrate de que no haya fugas que puedan afectar la presión.
Válvula de control: Esta válvula regula la dirección y la presión del fluido hidráulico. Debe ser capaz de abrir y cerrar los conductos según las necesidades del sistema. Si la válvula está obstruida o dañada, puede alterar el rendimiento, así que revisa su estado regularmente.
Actuadores hidráulicos: Estos incluyen cilindros y motores que convierten la energía hidráulica en trabajo mecánico. Verifica que no haya fugas en los sellos y asegúrate de que los cilindros se desplacen suavemente. Los actuadores son responsables de mover los componentes como el brazo o el sistema de dirección.
Filtro hidráulico: El filtro limpia el fluido y evita que las partículas dañinas lleguen a las partes sensibles del sistema. Inspecciona y cambia el filtro con regularidad para mantener la eficiencia del sistema. Un filtro sucio puede reducir el rendimiento y causar desgaste innecesario.
Acumulador: Este componente almacena energía en forma de presión. Si el sistema necesita un impulso de presión temporal, el acumulador la libera rápidamente. Verifica su presión de carga y estado general para asegurar que funcione correctamente durante los ciclos de alta demanda.
Al interpretar cada uno de estos componentes, te aseguras de que el sistema hidráulico funcione sin problemas, maximizando la productividad y la vida útil del equipo. No olvides que las inspecciones regulares son clave para evitar fallos costosos.
Conexiones y flujo de aceite en el diagrama hidráulico
Las conexiones del sistema hidráulico del John Deere 655 deben seguir una secuencia lógica para asegurar un flujo adecuado de aceite. El flujo comienza desde la bomba hidráulica, que impulsa el aceite hacia el sistema. Este aceite fluye a través de mangueras y conductos hacia los diferentes componentes como el cilindro, válvulas y motores hidráulicos. Cada uno de estos elementos está conectado de forma que el aceite fluye a través de ellos de manera continua y controlada.
Es fundamental que las conexiones sean precisas y no presenten fugas. Cualquier fuga en las mangueras o en las uniones de los componentes interrumpe el flujo y reduce la presión, lo que afecta el rendimiento general del sistema. Verifique regularmente los sellos y conexiones para asegurar que el aceite fluya sin obstrucciones y sin pérdida de presión.
El diagrama hidráulico muestra cómo el aceite pasa por cada válvula de control, distribuyéndose hacia los diferentes actuadores. Asegúrese de que las válvulas estén correctamente ajustadas para evitar el bloqueo del flujo o la circulación insuficiente del aceite. El sistema debe permitir una liberación eficiente del aceite hacia los depósitos de retorno, evitando que el aceite se acumule en el sistema o se degrade por sobrecalentamiento.
Las conexiones de retorno juegan un papel crucial en el mantenimiento de la presión adecuada dentro del sistema. Asegúrese de que estén bien alineadas con los depósitos y que no presenten obstrucciones que impidan el drenaje del aceite hacia el tanque. Si el aceite no circula adecuadamente, los componentes pueden dañarse por la falta de lubricación o refrigeración.
En resumen, un flujo constante y controlado de aceite es clave para el rendimiento del sistema hidráulico. Asegúrese de que las conexiones estén bien mantenidas y revisadas para evitar cualquier posible problema que pueda interrumpir el funcionamiento del sistema. Esto optimiza la eficiencia y prolonga la vida útil de los componentes hidráulicos.
Solución de problemas comunes en el sistema hidráulico de John Deere 655
Para resolver problemas comunes en el sistema hidráulico de John Deere 655, realiza las siguientes verificaciones y ajustes.
- Falta de presión hidráulica: Revisa el nivel de aceite en el reservorio. Si está bajo, agrega el tipo de aceite recomendado por el fabricante. Asegúrate de que no haya fugas en las mangueras y conexiones. Si el nivel de aceite es adecuado, revisa la bomba hidráulica y el filtro de retorno, que pueden estar obstruidos.
- Fugas de aceite: Inspecciona cuidadosamente las mangueras, conexiones y el bloque de válvulas. Si encuentras alguna fuga, reemplaza la junta o manguera defectuosa. Las fugas pequeñas pueden pasar desapercibidas, así que utiliza un limpiador para asegurarte de que no haya residuos de aceite que indiquen pérdida.
- Movimiento lento o ineficiente de los controles hidráulicos: Verifica que las válvulas y los actuadores no estén bloqueados por suciedad o escombros. Si el movimiento sigue siendo lento, verifica el nivel del aceite y si está limpio. Un aceite contaminado puede causar resistencia en el sistema hidráulico. Cambia el aceite si es necesario.
- Ruidos extraños en el sistema hidráulico: Un ruido de zumbido o vibración puede indicar aire atrapado en el sistema. Realiza un ciclo completo de la bomba de dirección y los controles hidráulicos para purgar el aire. Si el problema persiste, inspecciona la bomba hidráulica por daños internos o desgaste.
- Válvula de presión defectuosa: Si notas que el tractor no responde como debería o hay un funcionamiento intermitente, la válvula de presión podría estar bloqueada o dañada. Reemplaza la válvula de presión si es necesario. Asegúrate de que no haya restos de partículas metálicas o contaminantes que puedan haberla obstruido.
El mantenimiento regular y la revisión de componentes clave como la bomba hidráulica, las válvulas, y el filtro de aceite son esenciales para prolongar la vida útil del sistema hidráulico. No dudes en consultar el manual del usuario para especificaciones y recomendaciones adicionales.
