Consulta el diagrama de la correa serpentina del John Deere 6410 antes de intentar cualquier ajuste o reemplazo. Este modelo utiliza un sistema de poleas que incluye el alternador, la bomba hidráulica, el compresor de aire y la bomba de agua, todos conectados por una sola correa continua. Tener el esquema a mano permite identificar rápidamente la posición correcta de cada polea y evitar errores que puedan dañar el motor o reducir el rendimiento.
Verifica el estado de la correa y la tensión de las poleas siguiendo el diagrama. La correa desgastada o mal alineada puede generar chirridos, deslizamientos y un sobrecalentamiento del motor. Al comparar el diagrama con el ensamblaje real, puedes ajustar la tensión con precisión y asegurarte de que cada componente gire libremente sin fricción innecesaria.
Usa herramientas adecuadas para retirar y colocar la correa. Una llave de correa ajustable y un tensiómetro garantizan que la instalación siga exactamente el patrón mostrado en el diagrama. Además, tener el esquema facilita identificar poleas dañadas o accesorios mal montados sin desmontar todo el sistema, ahorrando tiempo y evitando errores costosos.
El diagrama también sirve como guía para mantenimiento periódico. Consultarlo durante revisiones regulares ayuda a detectar signos de desgaste temprano, lubricar puntos necesarios y reemplazar componentes antes de que fallen. La precisión del diagrama asegura que cualquier intervención respete la configuración original de fábrica y mantenga el tractor funcionando de manera estable y segura.

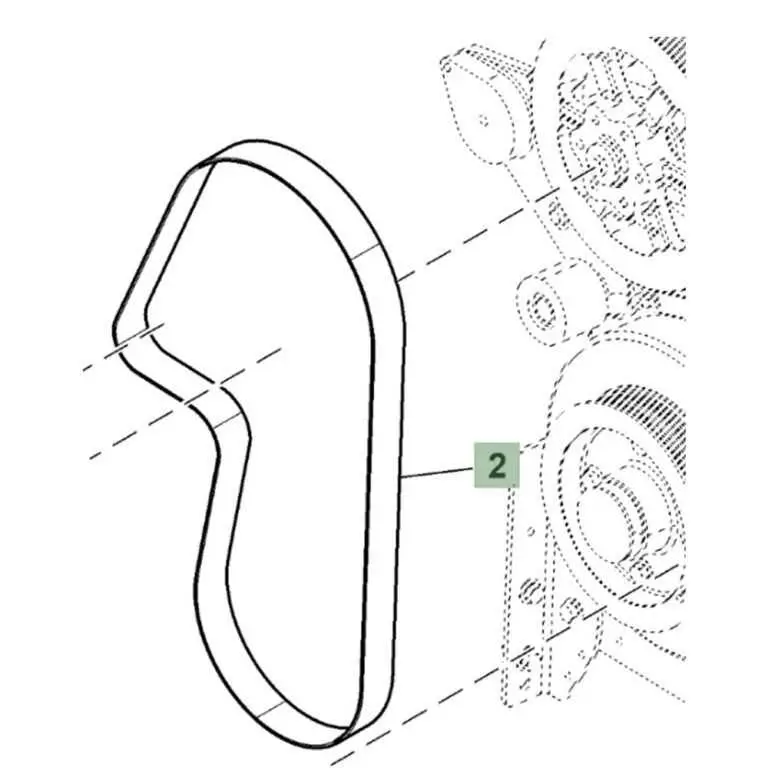

John Deere 6410: Diagrama de la correa serpentina
Coloca la correa serpentina siguiendo el diagrama oficial para evitar desgaste prematuro de los componentes. La correa rodea la polea del alternador, la bomba hidráulica, el compresor de aire acondicionado y el cigüeñal, manteniendo la tensión correcta mediante el tensor automático.
Para instalarla, libera primero la tensión del tensor con una llave de 15 mm y retira la correa antigua. Alinea la nueva correa sobre cada polea según la ruta indicada en el diagrama de la parte lateral del motor, asegurándote de que encaje correctamente en los surcos de cada polea.
Después de colocarla, gira manualmente el motor con la llave del cigüeñal para verificar que la correa se asiente de manera uniforme en todas las poleas. Ajusta la tensión si notas deslizamiento o ruido durante la rotación. Un mantenimiento regular incluye inspeccionar la correa cada 250 horas de uso y reemplazarla si presenta grietas, desgaste o estiramiento visible.
El diagrama también señala la orientación de las poleas accesorias. Mantén las flechas de dirección de la correa coincidentes con el flujo del motor para prevenir fallos en el alternador o la bomba hidráulica. Revisar la alineación de las poleas antes de iniciar la operación prolonga la vida útil del sistema y evita interrupciones en el trabajo del tractor.
Ubicación exacta de la correa serpentina en el motor
Coloca la correa serpentina alrededor del cigüeñal, asegurando que pase correctamente por la polea del alternador. A continuación, guía la correa sobre la bomba de agua y el compresor del aire acondicionado, siguiendo las marcas de alineación de cada polea. Evita que la correa toque bordes afilados o quede torcida, ya que esto puede generar desgaste prematuro.
Verifica que la tensión de la correa se mantenga uniforme usando el tensor automático. La correa debe tener un ligero movimiento al presionarla, sin quedar floja ni excesivamente rígida. Confirma que cada ranura de la correa coincida perfectamente con las ranuras de las poleas para asegurar un giro sincronizado de todos los componentes.
Si necesitas retirar la correa, primero libera la tensión del tensor girándolo en dirección contraria a su resorte. Al instalarla, sigue la ruta inversa, colocando primero la correa en las poleas más grandes y dejando la polea del tensor para el último ajuste. Esto facilita la colocación sin forzar la correa ni dañar los componentes circundantes.
Comprueba visualmente que la correa serpentina quede centrada en todas las poleas después de la instalación. Observa la alineación desde varios ángulos para asegurar que no se desplace durante el funcionamiento del motor, evitando ruidos y desgaste irregular.
Procedimiento paso a paso para reemplazar la correa serpentina
Afloja primero la tensión del tensor usando una llave adecuada para liberar la correa vieja. Coloca un recipiente para recoger cualquier residuo de aceite o suciedad que pueda caer durante el proceso.
- Localiza la correa serpentina siguiendo el diagrama específico del John Deere 6410. Identifica el recorrido correcto alrededor de poleas, alternador, bomba hidráulica y compresor.
- Afloja el perno del tensor de la correa girando en sentido contrario a las agujas del reloj. Esto reducirá la tensión y permitirá retirar la correa vieja sin esfuerzo.
- Retira la correa antigua cuidadosamente, asegurándote de no dañar las poleas ni otros componentes cercanos.
- Compara la correa nueva con la antigua para confirmar que tengan la misma longitud, ancho y número de ranuras. La correcta coincidencia evita desgaste prematuro y deslizamientos.
- Instala la correa nueva siguiendo el mismo recorrido indicado en el diagrama. Verifica que todas las ranuras encajen correctamente en las poleas.
- Vuelve a tensar el tensor girando el perno en el sentido adecuado hasta alcanzar la tensión recomendada por el fabricante, generalmente indicada en el manual del tractor.
- Gira manualmente la correa varias veces para asegurarte de que se asiente correctamente en todas las poleas y no presente torceduras ni desalineaciones.
- Arranca el motor y observa el movimiento de la correa. No debe emitir chirridos ni saltos, y debe mantenerse firme en su recorrido.
Revisa la correa después de las primeras horas de operación para confirmar que la tensión se mantenga estable y que no haya señales de desgaste irregular.
Problemas comunes y señales de desgaste de la correa serpentina
Revisa la correa serpentina regularmente para detectar grietas profundas, deshilachado en los bordes o estrías en la superficie. Estos daños indican desgaste avanzado que puede causar deslizamiento o ruptura.
Escucha ruidos agudos, chirridos o zumbidos mientras el motor funciona. Estos sonidos suelen señalar tensión incorrecta o desgaste irregular de la correa.
Observa acumulación de polvo o aceite sobre la correa. La presencia de contaminantes reduce la fricción y provoca deslizamiento, afectando componentes conectados como el alternador o la bomba de agua.
Verifica que la correa mantenga su alineación correcta en las poleas. Desplazamientos laterales o saltos frecuentes pueden indicar desgaste en la correa o en los tensores.
Mide el estiramiento de la correa comparando con las especificaciones del fabricante. Un alargamiento excesivo compromete la tensión y reduce la eficiencia del sistema de transmisión.
Cambia la correa ante señales de desgaste severo, fisuras visibles o pérdida de tensión, incluso si todavía parece funcional. La sustitución oportuna evita daños en otros componentes del motor y mantiene el rendimiento constante del John Deere 6410.
