Revisa el diagrama de piezas del cortacésped John Deere 60HC antes de iniciar cualquier mantenimiento o reemplazo. Identifica las cuchillas, los ejes de transmisión y los rodillos para asegurarte de que cada componente esté en su lugar y funcione correctamente.
Utiliza el diagrama para localizar los tensores de correa y los rodamientos. Mantener estas piezas alineadas evita desgastes irregulares y mejora la durabilidad del deck. Marca las piezas que requieren lubricación regular y ajusta los pernos según las especificaciones indicadas.
Si necesitas reemplazar componentes como las cuchillas o los soportes de suspensión, consulta el diagrama para seleccionar la pieza exacta. Esto reduce errores de instalación y garantiza que el cortacésped opere con la misma precisión de fábrica.
Aplica el diagrama también para verificar conexiones de transmisión y correas. Observa las rutas de las correas y la orientación de los engranajes, asegurando un funcionamiento uniforme y minimizando el riesgo de fallos mecánicos.

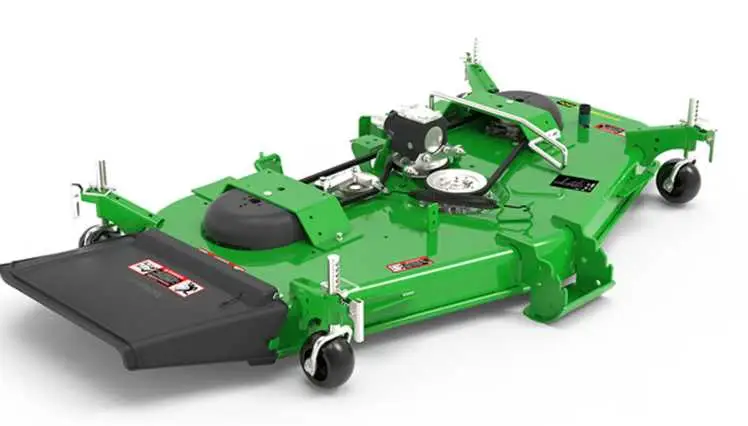

Diagrama de piezas de la plataforma de corte John Deere 60HC
Revisa el diagrama para identificar cada componente de la plataforma de corte John Deere 60HC y su ubicación exacta. El conjunto principal incluye la carcasa del deck, los soportes de la cuchilla, los rodillos de altura de corte y los tensores de correa. Cada pieza está numerada para facilitar la localización y el reemplazo.
Las cuchillas deben montarse siguiendo la orientación indicada en el diagrama, asegurando que los tornillos estén bien ajustados y sin deformaciones. Los rodillos delanteros y traseros regulan la altura de corte; verifica que giren libremente y que no presenten desgaste irregular.
Los tensores de correa se ubican en puntos específicos señalados en el diagrama para mantener la tensión correcta y evitar deslizamientos. Confirma que las correas estén alineadas con las poleas y que no presenten grietas o fisuras.
La carcasa del deck incluye orificios de drenaje y puntos de lubricación identificados en el diagrama. Limpia los residuos acumulados y aplica lubricante en los puntos indicados para prolongar la vida útil de la plataforma.
Reemplaza las piezas dañadas siguiendo las referencias del diagrama, asegurando compatibilidad de modelo y posición. Mantener el orden y la ubicación exacta de cada componente facilita el mantenimiento y evita fallas en el funcionamiento del equipo.
Identificación de piezas clave y su función en la plataforma de corte
Localiza primero las cuchillas de corte, que son responsables de realizar el corte uniforme del césped. Cada cuchilla está montada sobre un eje de transmisión que transmite la potencia desde el motor. Verifica que los ejes giren libremente y no presenten desgaste excesivo.
Los rodamientos sostienen los ejes y permiten un movimiento suave. Comprueba su lubricación y reemplaza los que presenten ruidos o juego lateral. Los poleas y correas conectan el motor con los ejes, ajustando la tensión para evitar deslizamientos que disminuyan el rendimiento.
El chasis de la plataforma sostiene todas las piezas y garantiza estabilidad durante el corte. Inspecciona las soldaduras y los refuerzos para prevenir deformaciones. Los soportes de altura de corte permiten ajustar la altura del césped; asegúrate de que se desplacen suavemente y mantengan la posición sin aflojarse.
Los deflectores de seguridad dirigen los recortes y protegen al operador. Revisa que estén firmes y sin obstrucciones. Finalmente, las cubiertas laterales y tapas protegen componentes internos de residuos y humedad, contribuyendo a la durabilidad del conjunto.
Instrucciones de montaje y ajuste de componentes mecánicos
Instale primero las cuchillas asegurándose de que los pernos estén apretados con un torque de 60-65 Nm. Verifique que la orientación de las cuchillas coincida con la dirección de corte indicada en el diagrama.
Coloque los rodillos de guía en sus soportes y ajuste la altura de manera que queden alineados con el borde del deck. Use una regla o calibrador para confirmar la uniformidad en ambos lados.
Conecte las poleas al eje principal respetando la posición de los espaciadores. Apriete las tuercas sin exceder los valores indicados para evitar deformaciones en los rodamientos.
Instale las correas asegurándose de que queden tensadas uniformemente; compruebe la tensión aplicando presión media en el centro de cada tramo y ajustando los tensores según las especificaciones del fabricante.
Verifique el alineamiento del eje de transmisión con las poleas y rodamientos. Ajuste los soportes laterales si se detecta desalineación para prevenir desgaste prematuro.
Una vez montados todos los componentes, gire manualmente el eje principal varias veces para comprobar que no haya interferencias y que las piezas móviles funcionen con suavidad.
Finalmente, revise los puntos de lubricación y aplique grasa en rodamientos y ejes según el diagrama de mantenimiento, asegurando una operación estable y prolongada del deck.
Mantenimiento preventivo y reemplazo de piezas según el diagrama
Revise semanalmente las cuchillas y los tornillos de sujeción de la plataforma. Asegúrese de que estén afilados y firmes para mantener cortes uniformes y evitar vibraciones excesivas.
Lubrique los rodamientos de los ejes siguiendo el diagrama para identificar cada punto de engrase. Use grasa de litio o recomendada por John Deere y aplique la cantidad indicada para evitar acumulación de residuos.
Controle el estado de las correas de transmisión. Verifique tensión y desgaste, reemplazando las que presenten grietas o deshilachado. El diagrama ayuda a identificar la ruta exacta de cada correa y su relación con los poleas.
Revise periódicamente los pernos y tuercas de soporte de la plataforma. Apriételos siguiendo los pares de torsión indicados en el manual, evitando deformaciones en la estructura.
Inspeccione los rodamientos de las ruedas y los ejes principales. Retire polvo y residuos, aplique lubricante adecuado y sustituya piezas con juego excesivo para prolongar la vida útil de la plataforma.
Cambie los filtros y aceite de los componentes hidráulicos según el diagrama de flujo. Esto previene sobrecalentamiento y desgaste prematuro de las bombas y cilindros.
- Afilar cuchillas cada 20 horas de uso intensivo.
- Lubricar rodamientos cada 10 horas de operación.
- Revisar tensión de correas antes de cada jornada de trabajo.
- Comprobar pernos de soporte cada mes o tras uso intensivo.
- Sustituir filtros hidráulicos según horas de uso indicadas en el manual.
Utilice el diagrama para localizar piezas de repuesto antes de su reemplazo, asegurando compatibilidad y correcta instalación. Mantenga un registro de cada mantenimiento para anticipar necesidades futuras y reducir fallas durante el uso.
