Al reparar o mantener el motor de un John Deere 60, entender el diagrama de arranque es fundamental para garantizar un funcionamiento sin problemas. Este diagrama muestra cómo los componentes clave, como el motor de arranque, el interruptor de encendido y la batería, interactúan entre sí. Si alguna de estas partes no está conectada correctamente, el motor no arrancará de manera efectiva.
Revisa la batería. Asegúrate de que esté completamente cargada y que las conexiones estén limpias y seguras. Una batería débil o mal conectada es una causa común de fallos en el arranque. El diagrama indicará claramente cómo debe ser la configuración de los cables positivos y negativos para evitar cortocircuitos.
Es vital verificar también el motor de arranque. Los diagramas de John Deere 60 detallan cómo se debe conectar el motor de arranque al interruptor de encendido. Este paso es crítico, ya que cualquier error podría provocar que el motor de arranque no gire correctamente, afectando el arranque del tractor.
Finalmente, consulta el interruptor de encendido. Este componente controla el flujo de corriente al motor de arranque. Si el interruptor está defectuoso o mal conectado, el motor de arranque no recibirá la señal necesaria para operar. Los diagramas incluyen instrucciones precisas para asegurar que todos los componentes estén correctamente alineados.

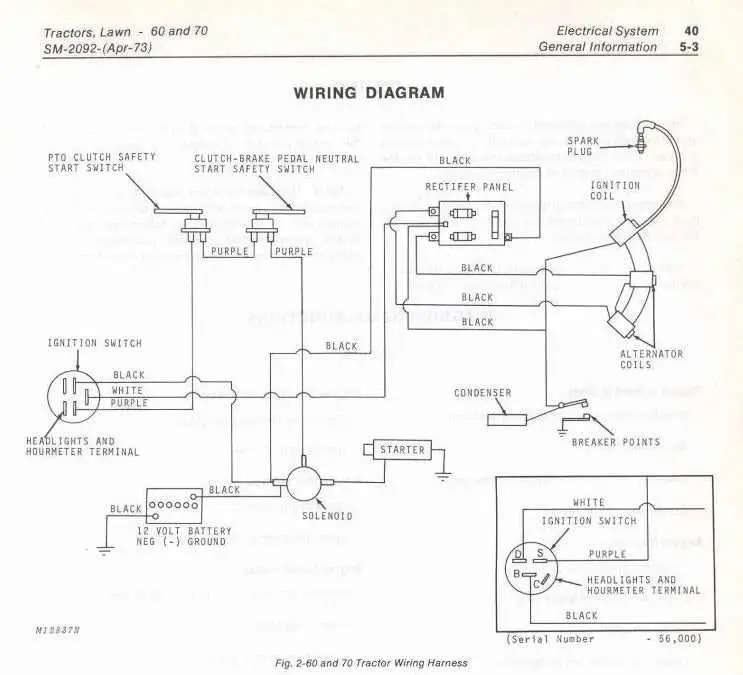

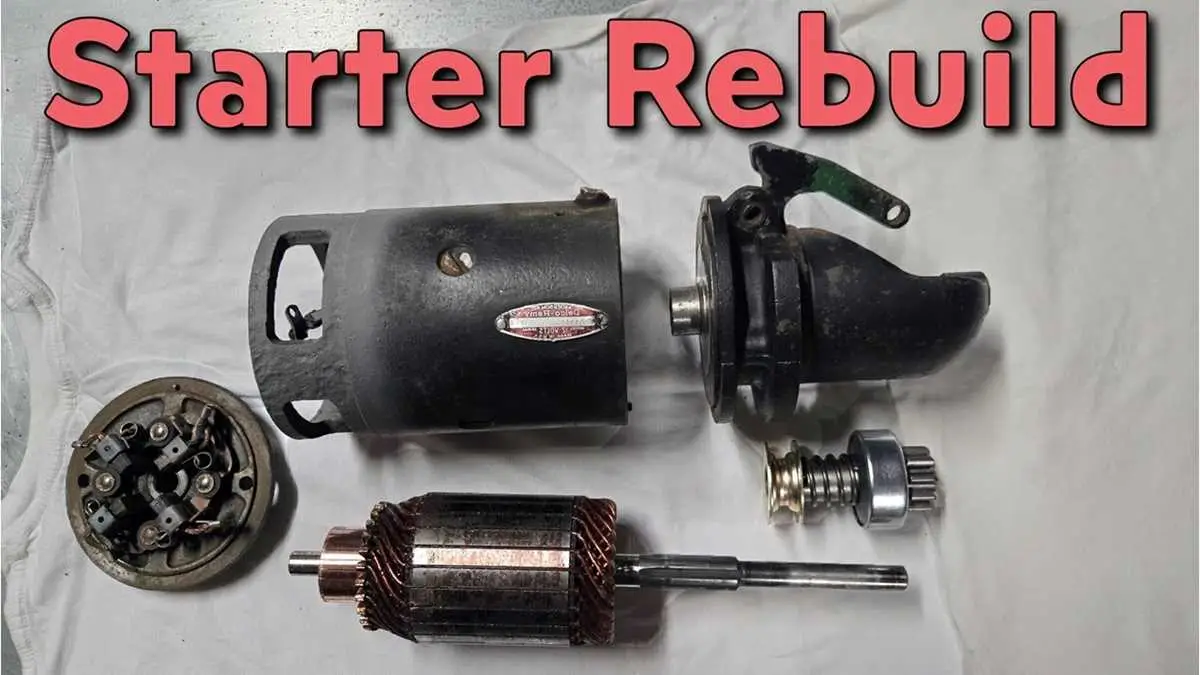

Diagrama de arranque de John Deere 60
Para comprender el diagrama de arranque de un John Deere 60, es crucial seguir la secuencia correcta de conexiones. El motor necesita energía adecuada para el arranque, lo cual depende de la correcta instalación de cables y componentes eléctricos.
El interruptor de encendido (switch de arranque) conecta con el solenoide, que a su vez activa el motor de arranque. Es importante que el cable positivo (generalmente rojo) del sistema de batería se conecte al terminal del solenoide, mientras que el cable negativo debe ir a la masa del motor. Revisa que los terminales del solenoide estén bien fijados y libres de corrosión para evitar fallos de conexión.
El cable que sale del solenoide se conecta al motor de arranque, encargado de mover el motor de combustión. Es fundamental verificar que este cable no esté desgastado y que no haya ningún tipo de daño que pueda interrumpir el flujo de corriente.
La batería debe tener la carga suficiente para asegurar un arranque confiable. Inspecciona periódicamente el estado de la batería, limpiando los terminales para evitar fallos en el arranque debido a la acumulación de suciedad o corrosión.
Una vez que se activa el interruptor de encendido, la corriente fluye al solenoide, activando el motor de arranque. Si el motor de arranque no gira, revisa el interruptor de arranque y el solenoide para asegurarte de que están funcionando correctamente.
Revisa también el estado de los cables y conexiones para garantizar que no haya fallos que interrumpan el proceso de arranque. Los fusibles deben estar intactos, ya que un fusible quemado puede impedir que el sistema funcione.
Cómo identificar las piezas clave en el diagrama del arranque de John Deere 60
El diagrama del arranque de un John Deere 60 es una herramienta fundamental para comprender cómo funciona el sistema eléctrico de la máquina. Conocer las piezas clave te permite hacer reparaciones o ajustes de manera más precisa. Aquí te explicamos cómo identificar estos componentes esenciales.
Primero, busca el motor de arranque. Es el componente central, generalmente representado en la parte superior del diagrama. Asegúrate de identificar las conexiones de cables que llegan a este motor, ya que son cruciales para el funcionamiento del sistema.
La batería es otro componente clave. En el diagrama, se localiza cerca del motor de arranque, ya que proporciona la energía necesaria para el encendido. Verifica las líneas que conectan la batería con el motor de arranque y el interruptor de encendido, ya que aseguran la circulación de corriente.
El interruptor de encendido aparece claramente en el diagrama. Este elemento conecta y desconecta el flujo de corriente al motor de arranque. Examina sus terminales y los cables asociados que van hacia el solenoide y el motor de arranque.
El solenoide de arranque se encuentra entre la batería y el motor de arranque. En el diagrama, se representa como un interruptor electromagnético que activa el motor de arranque cuando recibe corriente. Asegúrate de seguir las líneas que conectan este componente con el motor y la batería.
Otro elemento importante es el relé de arranque, que en algunos diagramas aparece entre el interruptor de encendido y el solenoide. Este componente regula el flujo de corriente y facilita el arranque del motor al controlar el paso de energía hacia el solenoide.
| Pieza | Ubicación en el diagrama | Función |
|---|---|---|
| Motor de arranque | Parte superior del diagrama | Inicia el movimiento del motor |
| Batería | Cerca del motor de arranque | Suministra energía al sistema |
| Interruptor de encendido | Cerca del motor de arranque | Conecta y desconecta el flujo de corriente |
| Solenoide de arranque | Entre la batería y el motor de arranque | Activa el motor de arranque al recibir corriente |
| Relé de arranque | Entre el interruptor de encendido y el solenoide | Regula el flujo de corriente |
Al comprender estas piezas y su ubicación en el diagrama, podrás realizar un diagnóstico más rápido y eficaz de cualquier problema relacionado con el arranque del John Deere 60. Es fundamental asegurarse de que todas las conexiones estén firmes y sin daños para un rendimiento óptimo del sistema.
Instrucciones paso a paso para conectar el motor de arranque según el diagrama
1. Verifica que la batería esté desconectada para evitar cortocircuitos o daños. Asegúrate de que el interruptor de encendido esté apagado antes de continuar.
2. Localiza el motor de arranque en el vehículo y asegúrate de que tengas acceso a los cables y terminales necesarios. Consulta el diagrama para identificar cada conexión.
3. Conecta el cable positivo (+) de la batería al terminal del motor de arranque marcado como “B”. Esto proporcionará la energía necesaria para que el motor de arranque funcione.
4. Conecta el cable del solenoide al terminal “S” del motor de arranque. Este cable transmite la señal de encendido desde el interruptor de arranque para activar el motor.
5. Conecta el cable negativo (-) de la batería al chasis del vehículo o al terminal de tierra correspondiente. Esto completará el circuito eléctrico y permitirá que el motor de arranque funcione correctamente.
6. Inspecciona todas las conexiones para asegurarte de que estén firmes y seguras. Un mal contacto podría evitar que el motor de arranque funcione o dañarlo.
7. Reconecta la batería y enciende el vehículo para probar el motor de arranque. Si todo está en su lugar, el motor debe activar el encendido sin problemas.
Solución de problemas comunes en el sistema de arranque del John Deere 60
Si el motor no arranca, primero revisa la batería. Asegúrate de que esté completamente cargada y en buen estado. Si la batería está baja, recárgala o reemplázala si es necesario.
Verifica las conexiones de los cables del arranque. Los cables deben estar bien ajustados y sin corrosión. Limpia cualquier signo de corrosión con un limpiador adecuado o un cepillo de alambre.
Revisa el interruptor de encendido y asegúrate de que funcione correctamente. Si el interruptor está defectuoso, el motor no recibirá corriente para arrancar.
Examina el motor de arranque. Si el motor hace un ruido extraño o no gira, podría estar dañado. En este caso, realiza una prueba de continuidad en el motor de arranque con un multímetro. Si no hay continuidad, es posible que debas reemplazarlo.
Revisa los fusibles del sistema de arranque. Un fusible quemado puede interrumpir el flujo de corriente. Si encuentras un fusible roto, cámbialo por uno nuevo del mismo tipo y amperaje.
Verifica el interruptor de seguridad en la palanca de cambios. Asegúrate de que esté en la posición correcta. Si el interruptor no está en su lugar, el motor no arrancará por seguridad.
Si el motor aún no arranca después de revisar estos puntos, revisa el sistema de combustible. Asegúrate de que haya suficiente combustible y de que el filtro de combustible esté limpio y libre de obstrucciones.
