Verifica la ubicación exacta de la bomba de combustible siguiendo el diagrama del John Deere 590i antes de realizar cualquier intervención. Esto evita errores de conexión y asegura un flujo correcto de combustible desde el tanque hasta el motor.
Identifica cada componente del sistema de combustible, incluyendo filtros, válvulas y líneas de presión. Etiquetar los conectores y mangueras según el diagrama permite un reemplazo rápido y preciso sin interferir con otros sistemas del tractor.
Al inspeccionar la bomba, comprueba visualmente posibles fugas o desgaste en las juntas y sellos. Siguiendo el diagrama paso a paso, puedes localizar puntos de acceso para limpieza, lubricación o sustitución, garantizando que el sistema funcione sin obstrucciones ni pérdida de presión.
Utiliza el diagrama para realizar pruebas de presión y flujo de combustible. Esto ayuda a detectar bloqueos internos o fallas en la bomba antes de que afecten el rendimiento del motor, evitando reparaciones más complejas y costosas.

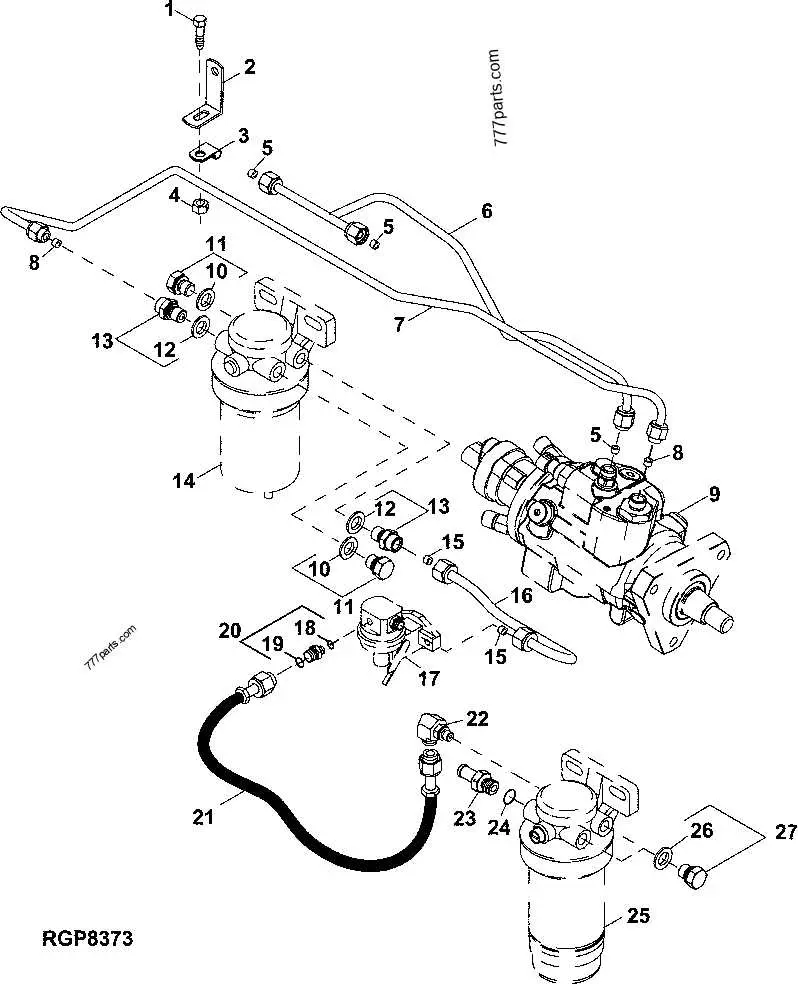

Diagrama de la bomba de combustible John Deere 590i y su uso práctico
Ubica la bomba de combustible siguiendo el diagrama oficial del John Deere 590i para identificar correctamente la entrada, salida y conexiones eléctricas. Asegúrate de que la alimentación de combustible llegue desde el tanque hasta la bomba sin obstrucciones.
Conecta las mangueras de alta y baja presión según el esquema, evitando torsiones o dobleces que puedan reducir el flujo. El diagrama indica claramente la posición del filtro y las válvulas de retención, lo que permite un montaje seguro y confiable.
Verifica la polaridad de los terminales eléctricos antes de energizar la bomba. El diagrama facilita la identificación de cables de alimentación y tierra, minimizando riesgos de cortocircuitos y asegurando el correcto funcionamiento del motor.
Usa el diagrama para planificar mantenimientos periódicos. Inspecciona juntas y conexiones según la guía, reemplazando componentes desgastados antes de que provoquen fugas o pérdida de presión. Esto mejora la durabilidad del sistema y mantiene la eficiencia del motor.
Al seguir el diagrama durante la instalación o reparación, reduces errores y optimizas el flujo de combustible. Mantén una copia visible del esquema durante cualquier intervención para referencia inmediata y control de cada conexión.
Ubicación y conexiones principales de la bomba de combustible 590i
Ubica la bomba de combustible John Deere 590i en el compartimento del motor, junto al filtro de combustible y el colector de admisión. Su posición permite un acceso directo para mantenimiento y reemplazo.
La bomba recibe alimentación desde la batería a través de un fusible de 15 A, conectado al interruptor de encendido. El cable positivo debe estar asegurado con conectores de alta resistencia y libre de corrosión. El cable negativo se conecta a un punto de tierra en el chasis del tractor, garantizando un circuito estable.
El conducto de entrada se conecta directamente al tanque mediante una línea de combustible de 8 mm, equipada con abrazaderas para evitar fugas. La salida de la bomba se dirige al sistema de inyección, manteniendo una presión constante de 3,5 bar. Verifica que las mangueras estén firmes y sin dobleces que puedan obstruir el flujo.
Para la correcta instalación, asegúrate de que los tornillos de fijación estén ajustados con un torque de 12 Nm y que el soporte de la bomba mantenga alineación con el eje de accionamiento. Esto previene vibraciones que puedan afectar la durabilidad y el rendimiento del motor.
Los sensores de presión y retorno se conectan mediante conectores codificados para evitar errores. Confirma que cada conexión esté limpia y sin residuos de combustible, lo que asegura lecturas precisas y un funcionamiento confiable.
Interpretación de símbolos y rutas de combustible en el diagrama
Identifica primero los símbolos principales: un círculo con una flecha indica la dirección del flujo de combustible, un rectángulo representa la bomba, y líneas continuas muestran tuberías principales mientras que líneas punteadas indican circuitos secundarios o retornos.
Para seguir la ruta del combustible, localiza la bomba de combustible y observa la conexión hacia el filtro. Desde allí, las líneas se bifurcan hacia los inyectores. Cada inyector suele estar marcado con un número que coincide con su posición en el motor.
Verifica los puntos de presión y retorno: símbolos de manómetro o flechas con etiquetas muestran dónde medir la presión de combustible. Los retornos al tanque aparecen generalmente conectados a líneas más finas que vuelven al depósito principal.
Presta atención a los filtros y válvulas de seguridad. Los filtros se representan como un rectángulo con líneas diagonales, y las válvulas suelen mostrarse como triángulos o rombos. Estas indicaciones permiten identificar dónde limpiar, reemplazar o ajustar componentes.
- Flechas indican dirección del flujo.
- Círculos con letras muestran sensores o puntos de control.
- Líneas sólidas para tuberías principales, punteadas para retornos.
- Rectángulos y rombos representan bombas, filtros y válvulas.
Comprender estas rutas facilita detectar bloqueos o fugas. Siguiendo el diagrama, rastrea cada línea desde el tanque hasta los inyectores, verificando conexiones, presión y funcionamiento de cada componente.
Procedimiento para identificar y solucionar fallas usando el diagrama
Localiza la bomba de combustible en el diagrama y verifica el estado de las conexiones principales. Comprueba que el cableado no presente cortes ni desgaste. Usa un multímetro para medir voltaje en los terminales de entrada y salida según las indicaciones del diagrama.
Identifica el recorrido del combustible desde el tanque hasta el motor siguiendo las líneas del diagrama. Observa las válvulas de retención y filtros; asegúrate de que no haya obstrucciones que impidan el flujo. Reemplaza componentes bloqueados siguiendo la secuencia indicada.
Si detectas una presión irregular, localiza el sensor correspondiente en el diagrama y mide su respuesta. Confirma que las conexiones eléctricas del sensor estén firmes y sin corrosión. Ajusta o sustituye el sensor según los valores de referencia especificados por John Deere.
Verifica las bombas auxiliares y conexiones secundarias marcadas en el diagrama. Examina sellos, mangueras y uniones; cualquier fuga puede alterar el rendimiento. Sustituye piezas dañadas y vuelve a comprobar la presión y flujo tras la reparación.
Finaliza con una prueba de funcionamiento del sistema completo siguiendo la ruta de combustible mostrada en el diagrama. Observa cualquier comportamiento anómalo y compara con los parámetros indicados, asegurando que todas las fallas identificadas hayan sido corregidas.
