Ubica rápidamente los terminales clave en el diagrama del interruptor de encendido John Deere 5603 para verificar conexiones y evitar errores de cableado que puedan impedir el arranque del tractor.
Identifica cada posición del interruptor según el diagrama: apagado, encendido, accesorio y arranque. Esto permite diagnosticar fallos comunes como la falta de corriente en la batería o problemas en el sistema de ignición.
Verifica continuidad y polaridad de los cables con un multímetro siguiendo las rutas mostradas en el diagrama. Asegúrate de que los fusibles y relés estén correctamente conectados para mantener la seguridad del sistema eléctrico.
Planifica el mantenimiento preventivo usando el diagrama como referencia. Revisa que las conexiones no estén corroídas, que los terminales estén firmes y que no haya cables pelados que puedan generar cortocircuitos.
Facilita reparaciones rápidas al tener el diagrama a mano durante intervenciones en el tractor. Esto reduce el tiempo de búsqueda de fallas y asegura que cada componente del sistema de encendido funcione correctamente.
Diagrama del interruptor de encendido John Deere 5603 y su uso práctico
Para ubicar correctamente el interruptor de encendido del John Deere 5603, identifica primero los terminales según el diagrama oficial: B (batería), S (solenoide de arranque), I (instrumentos) y M (motor). Cada terminal tiene un color de cable específico que facilita la conexión correcta y evita cortocircuitos.
Al instalar un nuevo interruptor, conecta primero el terminal B al polo positivo de la batería, asegurando una unión firme con terminales y tornillos libres de corrosión. Luego, conecta S al solenoide de arranque, verificando que el cable no esté doblado ni pellizcado.
Para comprobar el funcionamiento, gira la llave a la posición de encendido y observa que las luces del tablero se activen y que el motor reciba corriente al girar a la posición de arranque. Si algún componente no responde, revisa las conexiones según el diagrama y ajusta o reemplaza los cables defectuosos.
El terminal I alimenta los indicadores y medidores del tractor; un mal contacto aquí puede provocar lecturas inexactas. Asegúrate de que las conexiones estén limpias y apretadas. El terminal M proporciona corriente directa al motor durante el arranque; cualquier pérdida de contacto puede impedir que el motor encienda correctamente.
Usar el diagrama como guía permite diagnosticar rápidamente fallas eléctricas comunes, como cortocircuitos, cables sueltos o fusibles quemados. Mantener el diagrama accesible durante el mantenimiento reduce el tiempo de revisión y evita errores de conexión que podrían dañar el sistema de encendido.
Identificación de cables y conexiones en el diagrama del interruptor
Conecta el cable rojo al terminal marcado como BAT para suministrar alimentación directa desde la batería. El cable amarillo debe ir al terminal IGN, activando el sistema de encendido al girar la llave. Verifica que el cable azul esté conectado al terminal ACC para alimentar accesorios eléctricos sin arrancar el motor.
El cable negro sirve como masa y se fija al chasis o al punto de tierra indicado en el diagrama. Para el terminal ST, conecta el cable verde al motor de arranque, asegurando un contacto firme que permita el giro del motor.
Inspecciona cada conexión antes de cerrar el sistema; los terminales deben ajustarse sin holguras y los cables no deben estar doblados ni rozando superficies metálicas. Etiqueta los cables según el diagrama para futuras revisiones y evita cruces entre líneas de alimentación y accesorios.
Revisa el diagrama con frecuencia durante la instalación para confirmar que cada cable corresponde al terminal correcto y mantén la continuidad utilizando un multímetro si es necesario. Esta práctica reduce fallos eléctricos y facilita diagnósticos rápidos en caso de problemas.
Procedimiento para diagnosticar fallas usando el diagrama de encendido
Localiza primero el interruptor de encendido en el diagrama y verifica que todas las conexiones correspondan a los terminales correctos: Batería (B), Arranque (S) y Accesorios (A).
Usa un multímetro para medir continuidad entre el terminal de la batería y los terminales de salida. La ausencia de voltaje indica un cable dañado o conexión suelta.
Revisa los fusibles y relés vinculados en el diagrama. Comprueba visualmente y con el multímetro si hay continuidad. Un fusible fundido o un relé defectuoso interrumpe el circuito de encendido.
Inspecciona los cables siguiendo el recorrido del diagrama. Busca signos de desgaste, cortocircuitos o corrosión en las terminales. Sustituye o reconecta según sea necesario.
Si el motor no gira al accionar el interruptor, verifica la señal del terminal de arranque hacia el solenoide. Debe recibir el voltaje especificado en el diagrama cuando la llave está en posición de arranque.
Para fallas intermitentes, mueve suavemente la llave y observa cambios en voltaje en los distintos terminales. Esto ayuda a detectar contactos internos sueltos o desgastados.
Registra los hallazgos y compara con las especificaciones del diagrama. Cada terminal debe mostrar el comportamiento eléctrico correcto en cada posición del interruptor.
Reemplazo y mantenimiento del interruptor de encendido según el diagrama

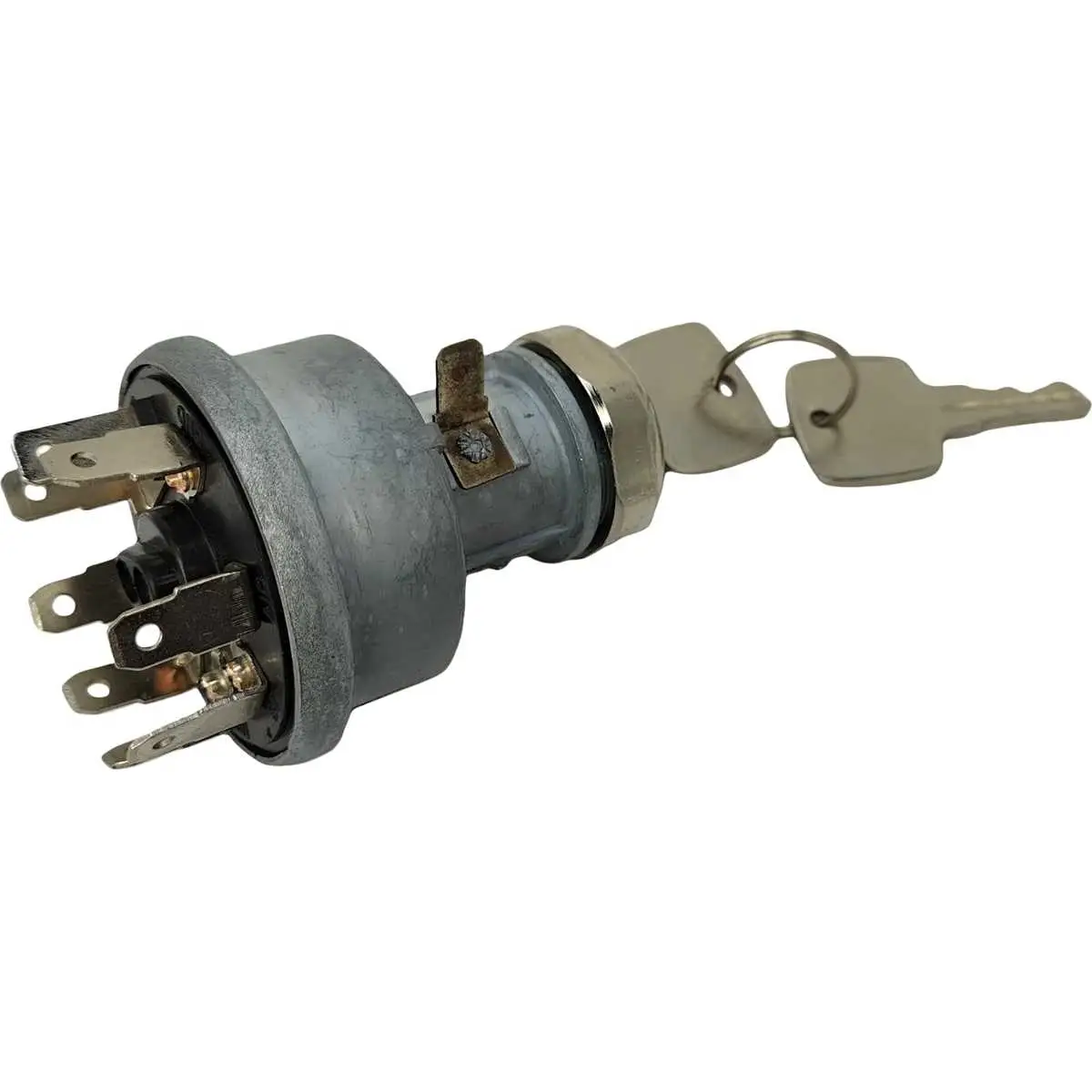

Para reemplazar el interruptor de encendido del John Deere 5603, primero desconecta la batería para evitar cortocircuitos. Localiza el interruptor siguiendo el diagrama de encendido, identificando cada cable según su color y función.
- Retira el panel de control que cubre el interruptor, aflojando los tornillos que lo sujetan.
- Desconecta cuidadosamente los conectores del interruptor, asegurándote de etiquetar cada cable para reinstalación.
- Extrae el interruptor antiguo y verifica que el nuevo coincida en forma y conexiones según el diagrama.
Para la instalación, conecta cada cable a su terminal correspondiente siguiendo el diagrama. Evita forzar los conectores para no dañar los pines internos. Una vez conectado, fija el interruptor en su lugar y reinstala el panel de control.
El mantenimiento incluye revisar periódicamente el estado de los cables y terminales, limpiando cualquier residuo de polvo o corrosión. Aplica un lubricante eléctrico en los contactos internos si notas rigidez al girar la llave. Verifica la continuidad con un multímetro según las posiciones del diagrama antes de reconectar la batería.
- Inspecciona que los cables no presenten desgaste ni peladuras.
- Aprieta conexiones sueltas y reemplaza terminales corroídas.
- Confirma que el interruptor gire suavemente en todas las posiciones.
Siguiendo estas indicaciones y usando el diagrama como guía, se garantiza un reemplazo y mantenimiento preciso, asegurando el correcto funcionamiento del sistema de encendido.
