Para resolver cualquier inconveniente eléctrico en tu John Deere 5525N, es fundamental entender cómo funciona la caja de fusibles. Este diagrama te proporcionará una guía visual clara de cómo conectar correctamente los fusibles, lo que te ayudará a evitar problemas y a mantener el tractor en funcionamiento sin interrupciones.
El diagrama incluye los números y tipos de fusibles que se deben utilizar para cada circuito. De esta forma, puedes identificar rápidamente cuál es el fusible adecuado para cada función, como el sistema de arranque, luces o sistemas hidráulicos. Esto no solo te permitirá realizar reparaciones rápidas, sino también prevenir posibles fallos futuros.
Revisa cuidadosamente el diagrama para asegurarte de que cada fusible esté colocado en el lugar correcto. En muchos casos, un fusible incorrecto puede causar daños en el sistema eléctrico, resultando en costosos arreglos. Tener acceso a un diagrama preciso te proporciona una ventaja significativa para mantener tu equipo en excelente estado.

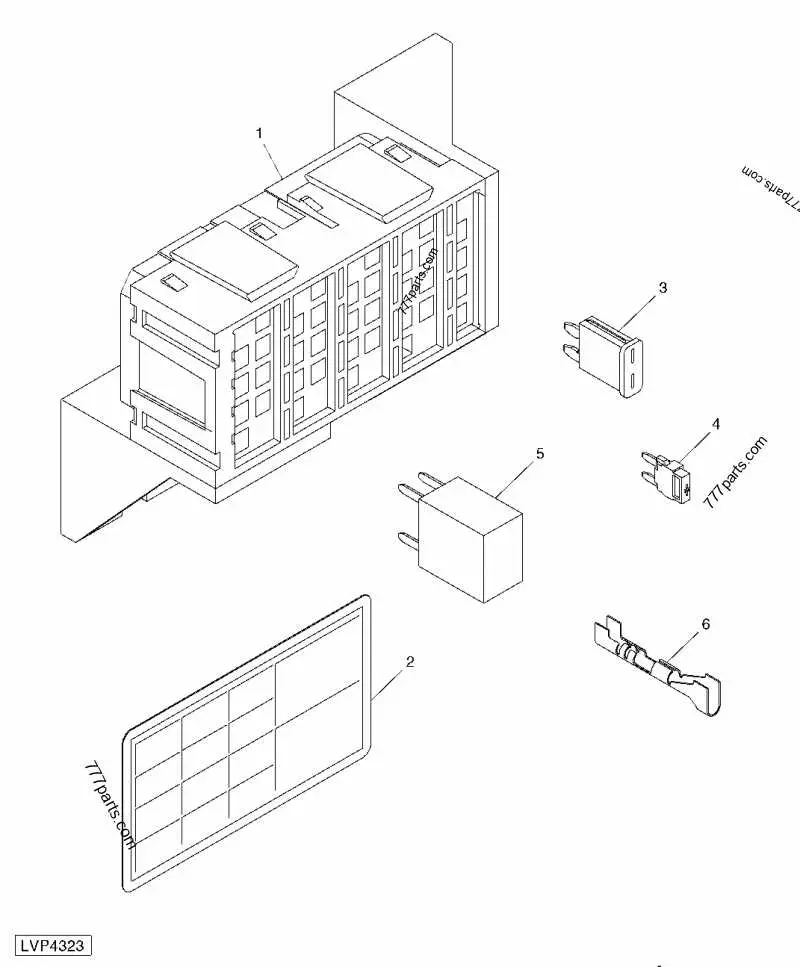

Diagrama de cableado de la caja de fusibles John Deere 5525N
El diagrama de cableado de la caja de fusibles para el modelo John Deere 5525N es una herramienta fundamental para el mantenimiento y reparación del sistema eléctrico del tractor. Asegúrate de seguir la disposición de los fusibles correctamente para evitar daños en los circuitos.
Revisa primero los fusibles en la caja, ubicados cerca de la cabina. Este modelo tiene una distribución que asigna cada fusible a un sistema específico, como el sistema de luces, el motor, la bomba hidráulica, y más. El diagrama muestra claramente la asignación de cada fusible y su amperaje correspondiente.
Fusibles principales: El fusible número 1, por ejemplo, está destinado al sistema de arranque, mientras que el número 2 controla el sistema de luces traseras. Es importante no confundir los valores de amperaje, ya que una conexión incorrecta podría generar un cortocircuito o daño permanente en el sistema eléctrico.
Además, verifica la ubicación del relé de la bomba de combustible y el relé de la dirección asistida. Estos componentes también forman parte del esquema de cableado y deben ser revisados si hay fallas en dichos sistemas.
Para asegurar el correcto funcionamiento, reemplaza los fusibles quemados con aquellos de igual valor y tipo. Si el diagrama no está disponible, es recomendable consultar el manual del operador para obtener la información exacta sobre la configuración de fusibles.
Recuerda que realizar una inspección regular del cableado y de la caja de fusibles puede prevenir problemas mayores y garantizar un funcionamiento sin interrupciones del John Deere 5525N.
Ubicación y acceso a la caja de fusibles en el John Deere 5525N
La caja de fusibles del John Deere 5525N se encuentra en el lado izquierdo del tablero de instrumentos, cerca del panel de acceso del operador. Para acceder a ella, abre la tapa del panel, que se encuentra justo debajo del volante, y localiza la caja de fusibles detrás de este panel. Es posible que necesites quitar algunos tornillos para liberar la tapa de acceso si se encuentra ajustada.
Una vez abierta la tapa, verás una serie de fusibles organizados según sus funciones. Algunos fusibles estarán etiquetados para facilitar la identificación, mientras que otros podrían requerir que consultes el manual de servicio para obtener detalles específicos sobre su ubicación y función.
Es recomendable inspeccionar visualmente los fusibles antes de proceder a retirarlos, ya que, si están quemados, podrían estar causando fallos eléctricos. Para retirarlos, utiliza unas pinzas especiales o una herramienta adecuada, evitando manipularlos con las manos desnudas para prevenir daños en los componentes.
Si necesitas reemplazar un fusible, asegúrate de instalar uno de las mismas características, siguiendo la especificación indicada en el manual del tractor. Esto evitará daños adicionales en el sistema eléctrico.

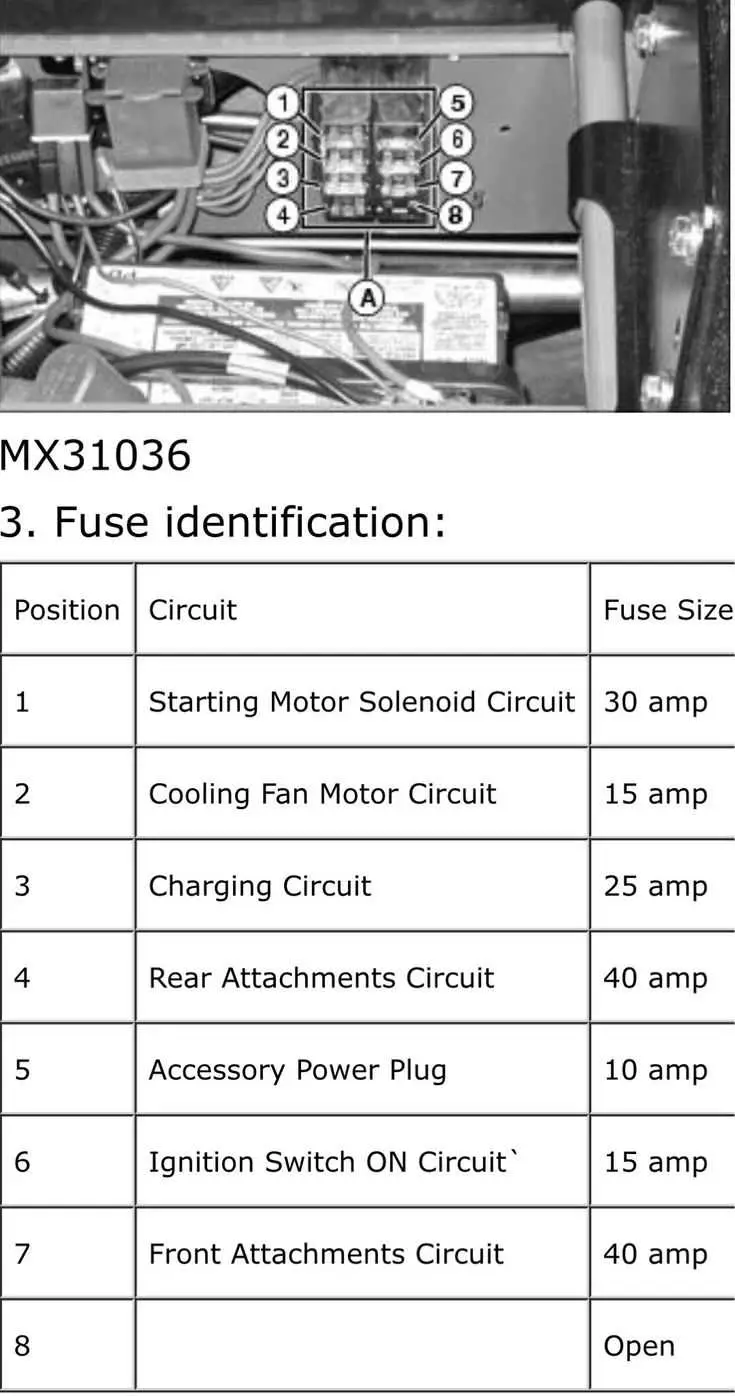

Identificación de los fusibles y su función en el John Deere 5525N
La correcta identificación de los fusibles es clave para garantizar que el sistema eléctrico del John Deere 5525N funcione sin problemas. Cada fusible tiene una función específica que protege los circuitos del tractor contra sobrecargas o cortocircuitos. La caja de fusibles está claramente etiquetada para facilitar su localización y mantenimiento.
Los fusibles del John Deere 5525N están organizados en grupos según la zona del tractor que protegen. Por ejemplo, el fusible F1 se encarga de la protección del sistema de luces, mientras que el F2 protege el sistema de arranque. El fusible F3, a su vez, está destinado a proteger los circuitos de la bomba hidráulica. Estos números corresponden a las etiquetas visibles en la tapa de la caja de fusibles.
En caso de que el tractor experimente un mal funcionamiento eléctrico, revisa primero los fusibles asociados con el sistema afectado. Si el fusible está quemado, reemplázalo con uno de igual amperaje para evitar daños en los circuitos. La recomendación es usar fusibles originales de John Deere para mantener la fiabilidad y seguridad del equipo.
Al inspeccionar los fusibles, asegúrate de revisar su estado visualmente. Si el alambre dentro del fusible está roto o quemado, debe ser reemplazado inmediatamente. Además, realiza un chequeo periódico para evitar problemas imprevistos durante las labores de trabajo.
Solución de problemas comunes relacionados con la caja de fusibles del John Deere 5525N
Si experimentas problemas eléctricos en tu John Deere 5525N, revisar la caja de fusibles es el primer paso. Aquí te dejamos algunas soluciones a los problemas más comunes que pueden surgir.
- Fusibles quemados: Si un sistema eléctrico no funciona, lo primero es comprobar los fusibles. Un fusible quemado puede dejar sin funcionamiento varios componentes, como las luces o los sistemas de control. Reemplaza el fusible dañado con uno del mismo amperaje para evitar fallos futuros.
- Conexiones sueltas o corroídas: Revisa las conexiones de la caja de fusibles. La suciedad y la corrosión pueden interrumpir el flujo de electricidad. Limpia los terminales con un limpiador específico y asegúrate de que todos los cables estén correctamente conectados.
- Fusibles incorrectos: Algunos problemas surgen cuando se instalan fusibles de amperaje incorrecto. Siempre usa fusibles que coincidan con las especificaciones del fabricante. Un fusible de mayor amperaje puede no proteger adecuadamente el sistema eléctrico.
- Fusibles que se queman repetidamente: Si un fusible se quema varias veces, hay un problema subyacente en el sistema eléctrico. Esto podría ser un corto circuito o un componente que consume más energía de la que debe. Inspecciona a fondo el sistema para identificar la causa.
- Fusibles intermitentes: Si el problema persiste solo en ciertos momentos, podría deberse a un fusible que se encuentra parcialmente dañado. Cambiar el fusible debería solucionar el problema de manera definitiva.
La caja de fusibles también puede sufrir daños si está expuesta a condiciones extremas de humedad o calor. Asegúrate de que el área esté libre de agua y polvo para prevenir problemas a largo plazo. Además, verifica regularmente los fusibles durante el mantenimiento preventivo de tu tractor.
