Consulta el diagrama de cableado del John Deere 5525 para localizar rápidamente cada conexión eléctrica del tractor. Identifica sin confusión los fusibles, relés y conectores principales para evitar cortocircuitos y mantener el sistema en funcionamiento estable.
Revisa las rutas de los cables principales entre el motor, la batería y el panel de control. Esto permite detectar señales interrumpidas o conexiones sueltas antes de que provoquen fallas en el arranque o en los sistemas hidráulicos.
Usa códigos de colores y referencias del diagrama para distinguir cables de encendido, iluminación y sensores. Seguir estas referencias facilita reemplazar componentes defectuosos sin afectar circuitos adyacentes y garantiza la seguridad durante las reparaciones.
Confirma la continuidad eléctrica en cada sección indicada en el diagrama antes de reconectar la batería. Una comprobación rápida con un multímetro evita daños en la unidad electrónica y asegura que todos los sistemas respondan correctamente al encendido.

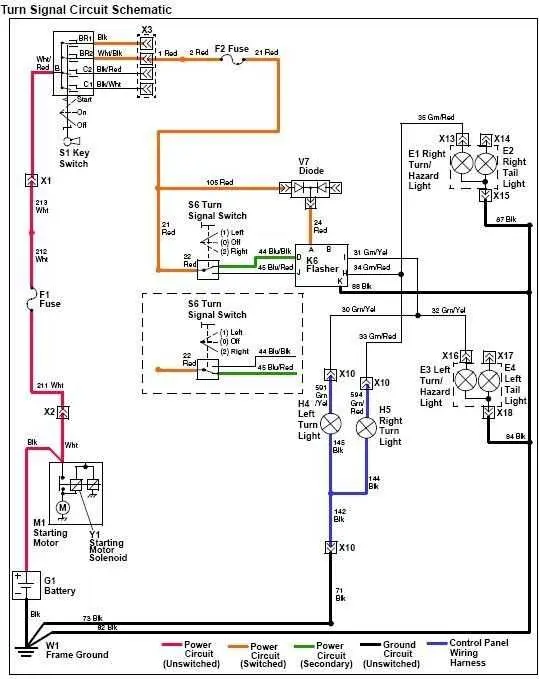

Diagrama de cableado John Deere 5525
Consulta el diagrama de cableado directamente para identificar cada conexión del John Deere 5525. Localiza primero la batería y verifica que los terminales estén limpios y bien sujetos. Sigue los cables principales hacia el interruptor de encendido y los fusibles, asegurando que no haya cables pelados ni conexiones flojas.
Para el sistema hidráulico, identifica los conectores que alimentan las válvulas y sensores. Marca cada color de cable y su correspondiente función según el diagrama, esto facilita reemplazos o reparaciones rápidas. Evita cortar cables sin verificar primero el circuito completo en el esquema.
Revisa el cableado del alternador y del regulador de voltaje; asegúrate de que el diagrama indique claramente la polaridad y los puntos de conexión a tierra. Utiliza etiquetas o códigos de colores si el esquema lo permite, esto previene errores durante la reconexión.
Para los sistemas eléctricos auxiliares, como luces y tomas de fuerza, sigue las rutas indicadas en el diagrama y comprueba continuidad con un multímetro. Cualquier desviación del esquema puede generar fallas en el tablero o en los actuadores.
Guarda el diagrama cerca de la máquina y actualízalo si realizas modificaciones en el cableado. Mantenerlo accesible ayuda a identificar rápidamente problemas futuros y facilita intervenciones sin cortar conexiones de manera innecesaria.
Ubicación y conexión de fusibles y relés en John Deere 5525
Localiza la caja de fusibles principal debajo del asiento del operador, hacia el lado izquierdo del tractor. Cada fusible está identificado con un número que corresponde a su función, como luces delanteras, sistema hidráulico y arranque del motor.
Para verificar o reemplazar un fusible, retira la tapa de la caja y utiliza un probador de fusibles. Mantén la numeración visible para no confundir circuitos al reinstalar los fusibles. Los fusibles de mayor amperaje suelen proteger componentes críticos del motor y del sistema eléctrico.
Los relés se encuentran en la misma caja o en un panel cercano al tablero de control. Identifica cada relé según su esquema grabado en la tapa interior: el relé de arranque activa el motor de arranque, mientras que los relés de luces y ventilador regulan sus respectivos circuitos.
Para conectar un relé, inserta los terminales firmemente en su base, asegurando que no haya juego que pueda generar falsos contactos. Si se necesita reemplazo, usa relés con las mismas especificaciones de voltaje y amperaje para evitar sobrecargas.
Revisa las conexiones regularmente, limpiando cualquier corrosión y ajustando terminales sueltos. Esto garantiza un flujo eléctrico estable y evita fallos intermitentes en los sistemas del John Deere 5525.
Identificación de cables para sistema de encendido y luces
Conecta el cable negro con línea blanca al terminal negativo de la batería para asegurar la correcta puesta a tierra del sistema de encendido. El cable rojo sólido debe unirse al interruptor de encendido, transportando corriente directa al motor de arranque.
Para las luces delanteras, sigue este esquema:
- Cable amarillo: alimentación de faros bajos.
- Cable azul: alimentación de faros altos.
- Cable verde con raya blanca: señal de luces de posición.
- Cable marrón: retorno a tierra de todo el circuito de iluminación.
El sistema de encendido incluye también el regulador de voltaje y el alternador. Conecta el cable naranja del alternador al regulador y luego al terminal positivo de la batería. Esto mantiene un flujo constante de energía y previene sobrecargas.
Antes de cualquier intervención, etiqueta cada cable según su función. Utiliza cintas de colores o marcadores permanentes. Esto evita confusiones al reconectar los componentes y facilita futuras reparaciones.
Verifica continuidad con un multímetro: el cable del interruptor de encendido debe mostrar 12 V al girar la llave, mientras que los cables de luces deben registrar voltaje solo al activarlas. Mantén los conectores limpios y sin corrosión, aplicando un poco de grasa dieléctrica para mejorar la conductividad.
Los fusibles protegen el sistema: usa los valores indicados en el manual del John Deere 5525 para reemplazo. Cables quemados o aislantes dañados requieren reemplazo inmediato para evitar fallas mayores.
Solución de problemas comunes de cortocircuitos y conexiones sueltas
Verifica inmediatamente los fusibles antes de revisar el cableado; un fusible fundido indica un cortocircuito en el circuito correspondiente. Inspecciona visualmente los conectores de la John Deere 5525 para detectar cables pelados, oxidados o quemados.
Aprieta todos los terminales sueltos con una llave adecuada. Los bornes flojos en la batería o en el arnés principal pueden generar fallas intermitentes que afectan el arranque y el sistema eléctrico.
Usa un multímetro para medir continuidad y voltaje en cada tramo del cableado. Mide la resistencia de los cables largos; una resistencia superior a 0,5 ohm puede indicar corrosión interna o daño oculto.
Inspecciona las zonas donde el cableado pasa cerca de partes móviles o calientes. Protege los cables con fundas o cinta aislante resistente a la temperatura para evitar rozaduras que causen cortocircuitos.
Si detectas un cortocircuito, desconecta la sección afectada y reemplaza los cables dañados. Evita empalmes improvisados; los conectores de repuesto recomendados por John Deere garantizan un contacto seguro y duradero.
Revisa periódicamente los relés y conexiones del tablero de control. La acumulación de suciedad o humedad en estos puntos puede generar falsos contactos o cortos intermitentes.
Después de cualquier reparación, prueba el sistema eléctrico conectando los accesorios de manera secuencial para confirmar que no persisten fallas ni fluctuaciones de voltaje.
