Si necesitas entender cómo funciona la plataforma de césped John Deere 54C, tener un diagrama detallado es clave para realizar un mantenimiento adecuado y solucionar problemas de forma rápida. El diagrama visualiza cada componente y su conexión, facilitando la identificación de piezas y su ubicación precisa.
El diagrama de la plataforma John Deere 54C incluye información sobre la configuración del sistema de corte, las correas, los rodillos y las cuchillas. Estar familiarizado con estas partes te permitirá hacer ajustes, sustituir piezas o incluso realizar reparaciones menores sin tener que recurrir a un servicio técnico innecesario.
Una vez que tengas a mano el diagrama, podrás ver la disposición de las piezas, lo que te ahorrará tiempo cuando debas cambiar alguna parte o realizar tareas preventivas. Conocer cada parte y su función te da una ventaja considerable para mantener el rendimiento de la plataforma de césped en su mejor estado.

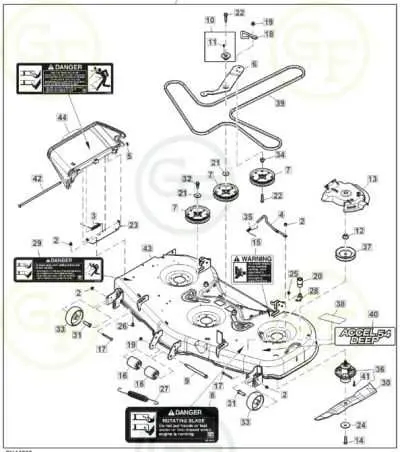

Diagrama de la plataforma de corte John Deere 54C
El diagrama de la plataforma de corte John Deere 54C es una herramienta útil para comprender la disposición de los componentes clave. Esta plataforma de 54 pulgadas se caracteriza por su diseño robusto y piezas fácilmente accesibles para mantenimiento o reparación.
En el diagrama, los componentes principales incluyen el motor, las correas, las poleas y las cuchillas. Cada uno de estos elementos está claramente identificado, lo que facilita la identificación de piezas en caso de que necesiten ser reemplazadas o ajustadas. Las cuchillas están situadas en el centro del diagrama, mostrando su conexión con el eje principal y las correas que las accionan.
El diagrama también detalla las ubicaciones de los pernos y los soportes, elementos esenciales para la instalación y ajuste de la plataforma. Las poleas de accionamiento y las correas están representadas en líneas que indican su trayectoria y cómo se conectan con el sistema de transmisión.
Para asegurar un funcionamiento adecuado, es fundamental revisar las correas y las poleas con regularidad. El diagrama te ayudará a verificar la alineación correcta de las piezas y a prevenir posibles daños durante el uso. Asegúrate de que todas las partes estén bien ajustadas y libres de desgaste excesivo.
El diagrama también proporciona detalles sobre el sistema de ajuste de altura de corte. Las ubicaciones de los puntos de ajuste están señaladas para facilitar el cambio de la altura de las cuchillas según las necesidades del terreno o el tipo de césped.
Consultar el diagrama durante las reparaciones o el mantenimiento del equipo te permitirá realizar tareas con mayor rapidez y precisión. Mantén a mano una copia actualizada del diagrama para tener acceso a la información detallada cuando sea necesario.
Composición de los componentes clave en el diagrama del deck de corte 54C
El deck de corte 54C de John Deere está compuesto por varios elementos clave que trabajan de manera conjunta para garantizar un rendimiento óptimo. Cada componente tiene una función específica que contribuye a la eficiencia del corte y al mantenimiento del equipo.
El primero de estos elementos es el cuchillo de corte, ubicado en el centro del deck. Este cuchillo se encarga de cortar el césped con precisión, y su diseño está optimizado para reducir el esfuerzo necesario durante la operación. Es importante mantenerlo afilado para asegurar cortes limpios y evitar un desgaste innecesario del motor.
Los rodillos laterales permiten un movimiento suave y equilibrado del deck, reduciendo la fricción con el suelo y mejorando la estabilidad. También ayudan a que el deck mantenga una altura de corte uniforme en todo momento, lo cual es clave para obtener un resultado consistente.
El sistema de transmisión conecta el motor con los componentes móviles del deck. Este sistema, compuesto por correas y poleas, asegura que la energía se transfiera de manera eficiente hacia las cuchillas, maximizando la potencia y reduciendo pérdidas de energía. La correcta tensión y lubricación de las correas son fundamentales para evitar fallos en este sistema.
Otro componente relevante es el ajuste de altura, que permite modificar la altura de corte del deck según las necesidades del terreno. Este mecanismo debe ser ajustado correctamente para evitar un corte desigual o demasiado bajo, lo que podría dañar el césped o el equipo.
Finalmente, el chasis es la estructura base del deck, diseñada para soportar todos los componentes. Su robustez asegura la durabilidad del deck y su capacidad para resistir el desgaste durante largos períodos de uso.
Cada uno de estos elementos debe ser monitoreado y mantenido adecuadamente para garantizar un rendimiento duradero y sin problemas en el tiempo. Asegúrate de realizar un mantenimiento regular para evitar fallos costosos y asegurar que tu deck de corte funcione de manera óptima.
Cómo interpretar las conexiones entre las partes en el diagrama del deck
Cuando analices el diagrama del deck del cortacésped John Deere 54C, concéntrate en las conexiones entre las partes clave. Estas conexiones determinan cómo se ensamblan y funcionan los componentes del deck. Aquí te explicamos cómo interpretar estas relaciones:
- Conexión de la polea: En el diagrama, busca las líneas que conectan la polea con el motor y las cuchillas. Estas líneas representan la transmisión de potencia que permite que las cuchillas giren.
- Soportes y pernos: Identifica los pernos y soportes que fijan las piezas móviles. A menudo están representados como círculos o símbolos con líneas conectadas a las partes del deck, indicando cómo se ensamblan y se mantienen en su lugar.
- Cables y conexiones eléctricas: Los cables que conectan el sistema eléctrico del cortacésped con el deck deben ser claramente visibles en el diagrama. Estos cables son responsables de controlar la puesta en marcha y otras funciones electrónicas.
- Ajustes de altura: Observa las conexiones que permiten ajustar la altura del deck. En el diagrama, suelen estar indicadas por palancas o tornillos que conectan el deck con los mecanismos de ajuste.
- Dirección de la rotación: Verifica las flechas que indican la dirección de rotación de las cuchillas. Estas flechas te ayudarán a entender cómo debe fluir la energía dentro del sistema.
Para interpretar el diagrama correctamente, sigue estas conexiones paso a paso, asegurándote de comprender cómo cada componente interactúa con los demás. De esta forma, podrás realizar un mantenimiento adecuado o resolver cualquier problema que surja.
Mantenimiento y reemplazo de piezas basadas en el diagrama del deck 54C
Reemplaza las cuchillas del deck 54C cada 25 horas de uso o cuando notes que no cortan de manera uniforme. Usa la referencia del diagrama para identificar las posiciones y asegurar que las cuchillas estén correctamente instaladas. Asegúrate de que los tornillos estén bien ajustados para evitar vibraciones y daños adicionales.
El rodamiento del eje debe revisarse periódicamente. Si hay ruidos o dificultad al girar el eje, es momento de sustituirlo. Consulta el diagrama para identificar la ubicación exacta del rodamiento y utilizar las piezas recomendadas por el fabricante para evitar incompatibilidades.
Si el sistema de transmisión muestra signos de desgaste, reemplaza las correas del deck 54C. Verifica el diagrama para localizar los puntos de tensión y ajuste adecuados. Reemplaza las correas si están agrietadas o deshilachadas para garantizar un funcionamiento óptimo.
Inspecciona los soportes y los puntos de anclaje del deck regularmente. Si observas cualquier signo de fisuras o desgaste, reemplázalos de inmediato. Estos componentes son clave para mantener la estabilidad del deck durante el funcionamiento.
Lubrica las partes móviles según las indicaciones del diagrama para evitar que se atasquen o se desgasten prematuramente. La grasa en los puntos adecuados facilita el movimiento fluido y reduce la fricción en las partes móviles.
Siempre utiliza piezas originales para asegurar la compatibilidad con el deck 54C y mantener la garantía del fabricante. Reemplaza las piezas dañadas sin esperar a que causen fallos mayores en el sistema.
