Revisa las conexiones principales del John Deere 544G antes de iniciar cualquier intervención eléctrica. Identificar correctamente los fusibles, relés y conectores evita fallos en sistemas hidráulicos y electrónicos.

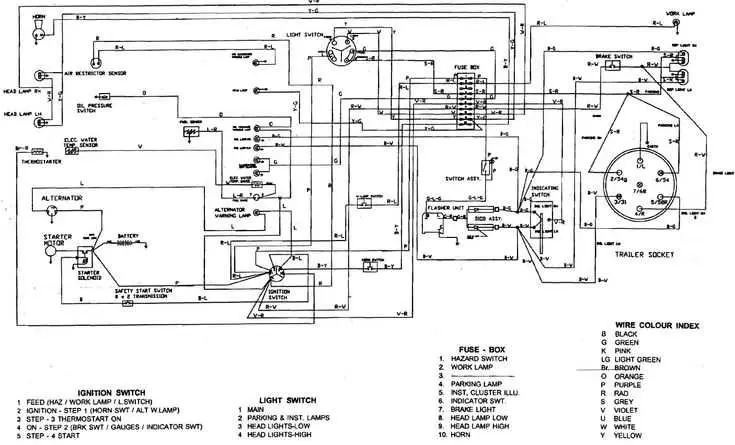

Utiliza el diagrama de cableado para localizar rutas de cables críticas. Los circuitos de iluminación, sistema de arranque y control de motor están claramente identificados, lo que facilita la detección de cortes, cortocircuitos o cables sueltos.
Comprueba la continuidad y polaridad de cada línea siguiendo el esquema. Emplea un multímetro y asegúrate de que las conexiones coincidan con el diagrama para mantener la integridad del sistema eléctrico.
Organiza los cables y etiquétalos según el diagrama. Esto permite reemplazar componentes de manera segura y acelera futuras intervenciones, reduciendo errores de conexión que podrían afectar el rendimiento de la máquina.
Prioriza la verificación de conectores principales y terminales, especialmente en áreas expuestas a vibraciones o humedad. El mantenimiento regular usando el diagrama previene averías inesperadas y mantiene la máquina operando de manera estable.
Guía práctica del diagrama de cableado John Deere 544G para mantenimiento y reparaciones
Para localizar rápidamente cualquier fallo eléctrico en el John Deere 544G, consulte el diagrama de cableado y trace primero los circuitos de alimentación principales. Identifique la batería, el alternador y los fusibles correspondientes a cada sección antes de realizar pruebas con el multímetro.
Revise los conectores principales situados cerca del panel de control y del compartimiento del motor. Asegúrese de que no haya corrosión ni cables sueltos, y apriete o reemplace cualquier terminal deteriorado. Esto reduce interrupciones en circuitos críticos como luces, sistemas hidráulicos y el motor de arranque.
Al realizar reparaciones, siga la codificación de colores indicada en el diagrama. Cada cable tiene un código que identifica su función y conexión; mantener la correspondencia exacta evita cortocircuitos y fallos intermitentes. Documente cualquier cambio en el cableado original para futuras referencias.
Para mantenimiento preventivo, inspeccione regularmente los fusibles y relés señalados en el diagrama. Sustituya los que muestren signos de desgaste y compruebe que los soportes de los relés estén firmes. Esto asegura que el sistema eléctrico funcione de manera estable durante operaciones continuas.
Si detecta un componente defectuoso, siga la ruta de cables indicada para reemplazarlo sin desconectar innecesariamente otros circuitos. Use terminales y conectores compatibles con el modelo 544G para preservar la integridad eléctrica y evitar sobrecalentamientos.
Identificación de componentes eléctricos y sus conexiones en el 544G
Localiza el panel principal de fusibles en la parte trasera del compartimento del motor para acceder a los circuitos principales. Cada fusible está claramente etiquetado según su función, como iluminación, arranque y sistemas hidráulicos.
Verifica la batería y sus terminales: el terminal positivo conecta al fusible principal y al relé de arranque, mientras que el negativo se une directamente a la carrocería como tierra. Asegura que los cables estén firmes y sin corrosión.
- Alternador: Conecta al regulador de voltaje mediante un cable rojo de calibre adecuado; revisa la continuidad hasta la batería.
- Relé de arranque: Ubicado cerca del motor, recibe señal del interruptor de encendido y transmite corriente al motor de arranque.
- Interruptores de palanca y botones: Cada uno tiene conexión específica al tablero; verifica la codificación de colores en el diagrama para evitar errores de conexión.
- Sensores de nivel y presión: Se conectan a módulos de control mediante conectores de pines múltiples; asegúrate de que cada sensor coincida con su entrada correspondiente.
- Luces y señales: Las luces delanteras y traseras se alimentan a través de fusibles individuales y se enrutan por canaletas de cable claramente indicadas en el diagrama.
Identifica los conectores principales con código de colores y números de pin según el diagrama. Los conectores de 6, 8 y 12 pines son frecuentes; marca cada cable antes de desconectar para evitar confusiones al reconectar.
Comprueba las rutas de los cables: los arneses principales atraviesan el chasis por soportes específicos, evitando fricciones con partes móviles. Ajusta las abrazaderas para mantener los cables fijos y protegidos.
Inspecciona las tierras adicionales: puntos de conexión a la carrocería se encuentran cerca de la cabina, motor y eje trasero. Una mala conexión a tierra puede causar fallos intermitentes en sensores y luces.
Revisa el diagrama mientras sigues cada conexión; cada componente debe coincidir con su referencia en el esquema para asegurar un funcionamiento correcto del sistema eléctrico del 544G.

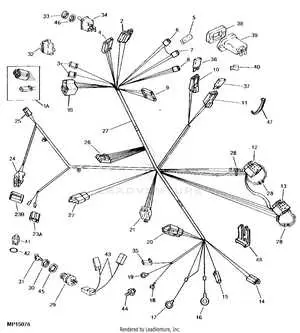

Rutas de cableado y ubicación de conectores principales
Localiza primero el arnés principal que conecta el tablero de instrumentos con el motor; sigue el recorrido a lo largo del chasis derecho, asegurando que los clips mantengan los cables alejados de piezas móviles y superficies calientes.
El conector del módulo electrónico (ECM) se encuentra detrás del panel lateral izquierdo del compartimiento del motor. Antes de desconectar, identifica cada pin según el diagrama para evitar errores de reconexión.
Los cables de alimentación del sistema hidráulico pasan por el lado derecho de la máquina, junto al cilindro de dirección. Usa abrazaderas para mantenerlos firmes y evitar roces con el metal.
El arnés que alimenta luces delanteras y traseras se separa en T cerca del radiador; el conector principal de este arnés está situado debajo del guardabarros delantero, facilitando inspecciones y reemplazos rápidos.
Para los sensores del sistema de frenos, sigue los cables que salen del eje trasero; los conectores están asegurados con pestillos plásticos, y conviene verificar que no haya humedad ni corrosión antes de reconectar.
El panel de fusibles principal se ubica sobre el lado derecho del compartimiento del operador. Todos los conectores asociados a este panel deben insertarse firmemente, y los cables rotulados permiten identificar cada circuito sin confusión.
Al inspeccionar las rutas de cableado, comprueba que los tramos largos tengan protectores corrugados y que las derivaciones a sensores y actuadores respeten radios de curvatura mínimos para evitar tensión en los conductores.
Los conectores secundarios, como los de bocina y luces intermitentes, se encuentran cerca de los extremos de los arneses principales y cuentan con lengüetas de seguridad. Siempre confirma su posición según el diagrama antes de realizar mantenimiento.
Procedimientos para localizar y solucionar fallos eléctricos comunes
Verifica primero la batería y los fusibles principales antes de revisar circuitos complejos. Asegúrate de que los terminales de la batería estén limpios y bien apretados para evitar caídas de tensión.
Inspecciona visualmente los cables en busca de cortes, desgaste o conexiones flojas. Presta atención a los arneses cerca de zonas móviles, como el brazo cargador, donde los cables pueden sufrir rozaduras o torsiones.
Usa un multímetro para medir continuidad y voltaje en puntos críticos. Por ejemplo, comprueba el circuito de encendido midiendo entre el interruptor de llave y el relé de arranque. Valores inconsistentes indican cableado dañado o conectores sueltos.
Revisa los conectores principales localizados en el compartimento del motor y cerca del panel de control. Limpia los contactos con limpiador de conectores y aplica grasa dieléctrica para mejorar la conductividad y prevenir corrosión.
Para fallos en luces o indicadores, verifica primero los relés específicos y los fusibles asociados. Si todos los fusibles están intactos, prueba los interruptores con continuidad. Sustituye componentes defectuosos según los valores especificados en el diagrama de cableado.
Si persisten problemas intermitentes, rastrea el circuito completo desde la fuente de alimentación hasta el componente afectado, utilizando el diagrama como guía. Marca cada sección revisada para identificar puntos críticos de falla.
Documenta cualquier reparación y reemplazo de piezas para mantener un registro claro de intervenciones eléctricas. Esto facilita futuras revisiones y evita diagnósticos redundantes.
