Para comprender cómo solucionar problemas eléctricos en el John Deere 5415, primero es necesario conocer el diagrama de su caja de fusibles. Este diagrama muestra claramente cómo están distribuidos los fusibles y qué funciones protegen. Asegúrate de tener a la mano el manual del tractor para verificar las especificaciones del modelo antes de proceder con cualquier mantenimiento.
El diagrama detalla la ubicación y el tipo de cada fusible, facilitando su identificación en caso de que sea necesario reemplazarlos. Al revisar la caja de fusibles, verifica que cada uno esté intacto y en buen estado. Un fusible quemado puede ser el responsable de fallos en sistemas como el encendido o el sistema hidráulico.
Al inspeccionar el diagrama, es recomendable que utilices un multímetro para medir la continuidad de cada fusible. Si algún fusible no tiene continuidad, deberás reemplazarlo con uno de las mismas características. Esto garantizará que el sistema eléctrico funcione correctamente y evitará daños adicionales a los componentes del tractor.

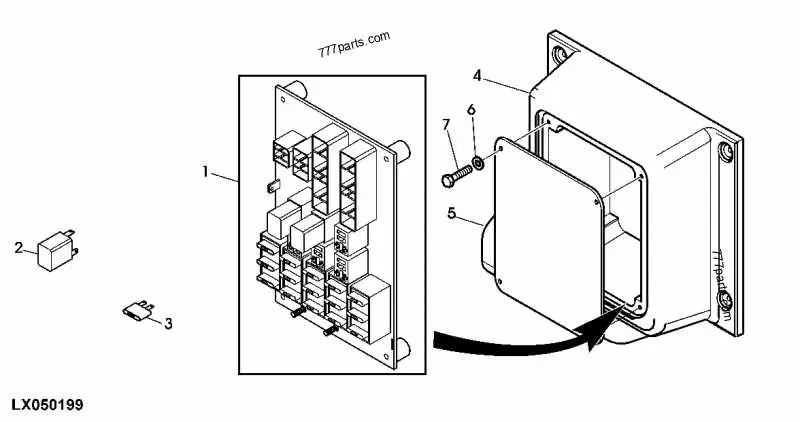

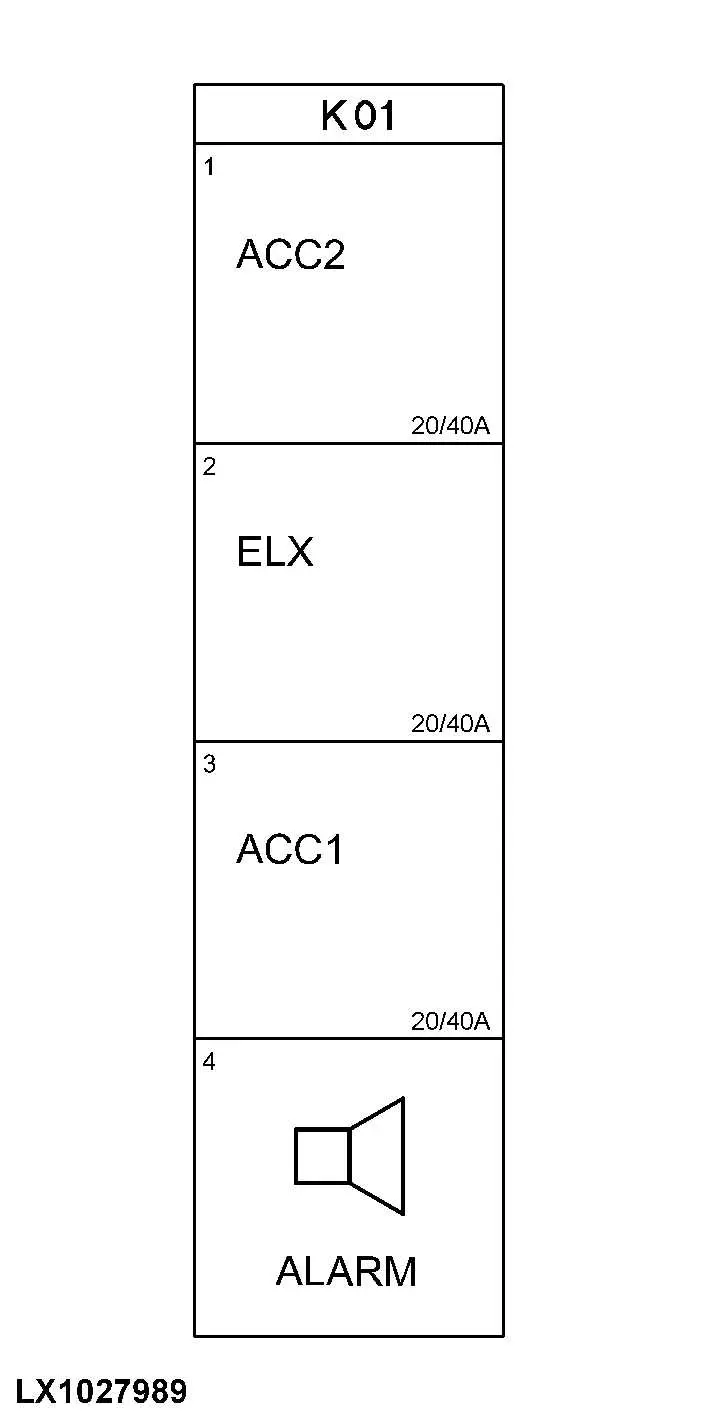

Diagrama de la caja de fusibles John Deere 5415
El diagrama de la caja de fusibles de John Deere 5415 se utiliza para identificar y ubicar los fusibles correspondientes a diferentes sistemas eléctricos del tractor. Cada fusible tiene una función específica, y es crucial conocer su posición para realizar reparaciones o reemplazos adecuados.
En la caja de fusibles, encontrarás fusibles para sistemas como luces, motor, y otros componentes electrónicos del tractor. La disposición de los fusibles varía según el modelo, pero comúnmente están numerados y etiquetados para una fácil identificación. Consulta siempre el manual del operador para verificar la correcta ubicación y tipo de fusible para cada circuito.
Es recomendable revisar los fusibles regularmente para asegurarse de que estén en buen estado. Si un fusible se quema, reemplázalo por uno con la misma clasificación de amperaje para evitar daños en los circuitos. No utilices fusibles de mayor amperaje, ya que esto puede causar fallos en el sistema eléctrico del tractor.
Al trabajar con la caja de fusibles, asegúrate de desconectar la batería del tractor para evitar cortocircuitos. Después de realizar cualquier cambio o reparación, revisa el funcionamiento de los sistemas eléctricos para confirmar que todo esté operando correctamente.
Ubicación y función de los fusibles principales
Los fusibles principales del tractor John Deere 5415 se encuentran en la caja de fusibles ubicada en el compartimento del motor. Esta caja se puede identificar fácilmente al abrir el capó, donde estará accesible para realizar cualquier revisión o reemplazo de fusibles. Es importante saber qué fusible corresponde a cada componente eléctrico para garantizar su correcto funcionamiento.
El fusible principal más grande protege el sistema eléctrico general del tractor. Está diseñado para desconectar el flujo de electricidad en caso de un corto circuito o sobrecarga. Otros fusibles dentro de la caja protegen sistemas específicos como luces, sistema de arranque, y otros dispositivos electrónicos del tractor.
- Fusible del sistema de arranque: Protege el motor de arranque. Se encuentra generalmente cerca de la parte superior de la caja de fusibles.
- Fusible de luces: Responsable de la protección del sistema de iluminación del tractor, incluyendo luces delanteras y traseras.
- Fusible del sistema de carga: Protege la batería y el alternador para evitar daños por sobrecarga.
Para asegurarse de que el tractor funcione correctamente, es recomendable verificar los fusibles periódicamente. Si alguno de ellos se quema, el sistema correspondiente dejará de funcionar, lo que puede afectar el rendimiento del tractor.
Reemplazar los fusibles defectuosos es sencillo, pero es esencial usar fusibles con las mismas características técnicas que los originales para evitar daños adicionales.
Cómodo leer el diagrama de la caja de fusibles John Deere 5415
Para leer el diagrama de la caja de fusibles del John Deere 5415, identifica primero la disposición de los fusibles y su ubicación dentro de la caja. Cada fusible está marcado con un número que corresponde a un circuito específico, como el sistema de luces, el motor o el sistema de arranque.
Observa la leyenda que se encuentra en el diagrama. Esta leyenda te indicará el amperaje de cada fusible y qué parte del tractor protege. Los fusibles más comunes en este modelo son de 10A, 15A y 20A, y están organizados en secciones para facilitar su identificación.
El diagrama también puede incluir detalles sobre los relés, que actúan como interruptores automáticos para proteger el sistema eléctrico del tractor. Presta atención a estos símbolos, ya que los relés son clave para la funcionalidad de varios sistemas eléctricos importantes.
Además, asegúrate de verificar la orientación de los fusibles en la caja. Algunos modelos requieren que se inserten en una dirección específica para funcionar correctamente. Si algún fusible está quemado, reemplázalo por uno con el mismo amperaje para evitar problemas eléctricos.
Por último, consulta el manual del usuario del John Deere 5415 para obtener información detallada sobre cada fusible y su función. Esto te permitirá comprender con mayor precisión el papel de cada fusible en el mantenimiento y funcionamiento del tractor.
Pasos para reemplazar un fusible en el John Deere 5415
Para reemplazar un fusible en el John Deere 5415, primero apaga el motor y asegúrate de que la llave esté en la posición de apagado.
A continuación, localiza la caja de fusibles. En este modelo, suele encontrarse cerca del panel de instrumentos. Abre la tapa de la caja de fusibles con cuidado.
Identifica el fusible quemado utilizando el diagrama de la caja de fusibles. El diagrama está normalmente impreso en la parte interna de la tapa de la caja o en el manual del propietario. Busca el fusible relacionado con el sistema que necesitas revisar.
Utiliza un extractor de fusibles o unas pinzas pequeñas para retirar el fusible dañado. Asegúrate de no tocar otras partes metálicas para evitar cortocircuitos.
Instala el fusible nuevo en el mismo lugar, asegurándote de que esté bien colocado y ajustado. Reemplázalo por uno con la misma amperaje que el original.
Una vez colocado el nuevo fusible, cierra la caja de fusibles y enciende el motor. Verifica que el sistema afectado funcione correctamente.
Si el fusible se vuelve a quemar rápidamente, revisa si hay un cortocircuito o algún otro problema eléctrico que requiera atención.
