Si necesitas reemplazar o ajustar la correa de transmisión en tu cortacésped John Deere de 54 pulgadas, tener un diagrama claro es la clave para hacerlo de manera rápida y precisa. Este diagrama te guiará a través de la ruta correcta de la correa, asegurando que no solo el sistema de transmisión funcione correctamente, sino también que mantengas el rendimiento óptimo de la máquina.
El diagrama proporciona detalles sobre la ubicación exacta de cada componente de la correa, incluyendo el sistema de poleas, tensores y los puntos de fijación. Con esta información, podrás evitar problemas comunes que surgen por una instalación incorrecta, como el desgaste prematuro o la pérdida de eficiencia.
Asegúrate de seguir las recomendaciones específicas para tu modelo de cortacésped y verifica que las piezas sean compatibles antes de comenzar. Reemplazar la correa de transmisión siguiendo el diagrama no solo ahorrará tiempo, sino que garantizará que tu equipo funcione de manera más suave y con menos riesgos de fallos mecánicos.
Diagrama de Correa de Transmisión del Cortacésped John Deere de 54 Pulgadas
Para sustituir o ajustar la correa de transmisión en tu cortacésped John Deere de 54 pulgadas, sigue este diagrama detallado que te guiará paso a paso en el proceso. Asegúrate de usar una correa compatible con el modelo específico de tu máquina para evitar problemas futuros.
1. Apaga el motor y desconecta la batería para evitar cualquier accidente durante el proceso.
2. Levanta la parte trasera del cortacésped usando un gato o una herramienta adecuada para acceder a la zona de la correa de transmisión.
3. Observa el diagrama de la correa de transmisión para identificar las rutas correctas por donde debe pasar la correa. Asegúrate de que la correa esté bien alineada con las poleas de transmisión.
| Componente | Descripción |
|---|---|
| Polea del motor | Es la polea principal que impulsa la correa de transmisión. Asegúrate de que esté limpia y libre de residuos. |
| Polea de corte | Ubicada en la parte inferior, transmite el movimiento a las cuchillas del cortacésped. |
| Correa de transmisión | Debe ser reemplazada si muestra signos de desgaste o daños. Asegúrate de que sea de la medida correcta para evitar fallos en la operación. |
| Polea tensora | Controla la tensión de la correa, evitando que se afloje o se deslice. Reemplázala si presenta fallos en su funcionamiento. |
4. Coloca la nueva correa siguiendo el diagrama y ajusta la polea tensora para que la correa quede correctamente tensada. Verifica que la correa esté alineada de manera adecuada en todas las poleas.
5. Una vez instalada la correa, realiza una prueba para asegurarte de que el cortacésped funcione sin problemas. Si observas ruidos extraños o un rendimiento deficiente, revisa nuevamente la instalación.
Ubicación y Función de la Correa de Transmisión en el Cortacésped
La correa de transmisión se encuentra en la parte inferior del cortacésped, conectando el motor con el sistema de corte. Su función principal es transmitir la energía del motor hacia las cuchillas para que estas giren y corten el césped. Esta correa también transmite movimiento a otras partes del cortacésped, como las ruedas, en algunos modelos.
Es importante que la correa esté bien ajustada y en buen estado para asegurar un rendimiento óptimo. Si la correa se afloja o se desgasta, puede causar fallos en el sistema de corte, dificultando el trabajo o incluso dañando otras partes del cortacésped. La revisión periódica y el reemplazo de la correa son acciones clave para mantener la maquinaria en buen estado.
La correa generalmente pasa por varias poleas y se ajusta para permitir un movimiento fluido. En los modelos John Deere con un deck de 54 pulgadas, la correa está diseñada específicamente para adaptarse a la configuración y necesidades de esa plataforma de corte, asegurando que el césped se corte de manera uniforme y eficiente.
Para verificar la correa, asegúrate de que no esté desgastada, quebrada o deshilachada. Si observas alguno de estos problemas, es recomendable cambiarla lo antes posible para evitar daños adicionales. También revisa que las poleas estén alineadas correctamente para evitar que la correa se deslice o se desgaste prematuramente.
Cómo Leer el Diagrama de la Correa de Transmisión para el Modelo John Deere 54″
Para entender el diagrama de la correa de transmisión del modelo John Deere 54″, sigue estos pasos. Primero, identifica la ubicación de la correa en el diagrama. Generalmente, está representada por una línea continua que conecta diversos componentes del sistema de transmisión. Observa las flechas que indican la dirección del movimiento de la correa. Estas flechas son clave para entender cómo debe instalarse correctamente.
A continuación, busca las secciones del diagrama que muestran las poleas y los rodillos. Las poleas principales están en la parte superior e inferior del motor, mientras que los rodillos ayudan a guiar la correa a lo largo de su recorrido. Asegúrate de que las posiciones de las poleas coincidan con las indicadas en el diagrama para evitar que la correa se deslice o se dañe.
Revisa el detalle de las tensiones de la correa. El diagrama también incluirá instrucciones sobre cómo ajustar la tensión de la correa. Asegúrate de seguir las especificaciones para evitar un desgaste prematuro. La correcta alineación y tensión de la correa asegurarán un rendimiento óptimo de tu cortacésped.
Finalmente, verifica que todos los componentes estén correctamente ensamblados según el diagrama. Los errores en la instalación pueden generar fallos en la transmisión, afectando el funcionamiento del equipo. Si tienes dudas, consulta el manual del operador para confirmar los detalles del diagrama.

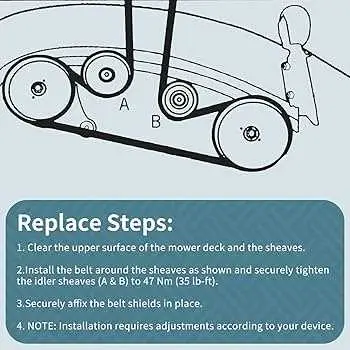

Pasos para Reemplazar la Correa de Transmisión del Cortacésped John Deere 54″
1. Apaga el motor y desconecta la bujía para evitar accidentes.
2. Levanta la parte trasera del cortacésped usando un gato hidráulico o una plataforma elevada para tener acceso a la correa de transmisión.
3. Retira la cubierta del motor aflojando los tornillos que la sujetan. Esto te permitirá ver la correa y los componentes asociados.
4. Observa el recorrido de la correa a través de las poleas. Toma nota de cómo está instalada para poder colocar la nueva correctamente.
5. Afloja las poleas de transmisión. Usa una llave inglesa para liberar las tensiones en las poleas y quitar la correa vieja.
6. Retira la correa antigua con cuidado para no dañar otras partes del sistema.
7. Coloca la nueva correa de transmisión siguiendo el patrón que observaste anteriormente. Asegúrate de que esté bien alineada en cada polea.
8. Ajusta las poleas de transmisión para garantizar que la correa tenga la tensión adecuada. La correa debe estar ajustada pero no demasiado apretada.
9. Vuelve a instalar la cubierta del motor y asegúrate de que todo esté correctamente ensamblado.
10. Conecta la bujía y realiza una prueba en vacío para verificar que la correa funcione correctamente.
