Consulte el diagrama de rodillos de la John Deere 535 para identificar rápidamente la posición de cada componente y facilitar el mantenimiento. El sitio www.yesterdaystractors.com ofrece ilustraciones detalladas que muestran la disposición exacta de los rodillos y los ejes.
Revise las conexiones de los rodillos principales y secundarios, prestando atención a los puntos de lubricación señalados en el diagrama. Esto permite mantener un funcionamiento uniforme de la empacadora y reducir el desgaste prematuro de las piezas.
Utilice las referencias numéricas del diagrama para reemplazar piezas individuales sin desmontar todo el sistema. Los códigos indicados en www.yesterdaystractors.com ayudan a localizar rápidamente recambios compatibles y verificar la orientación correcta durante el montaje.

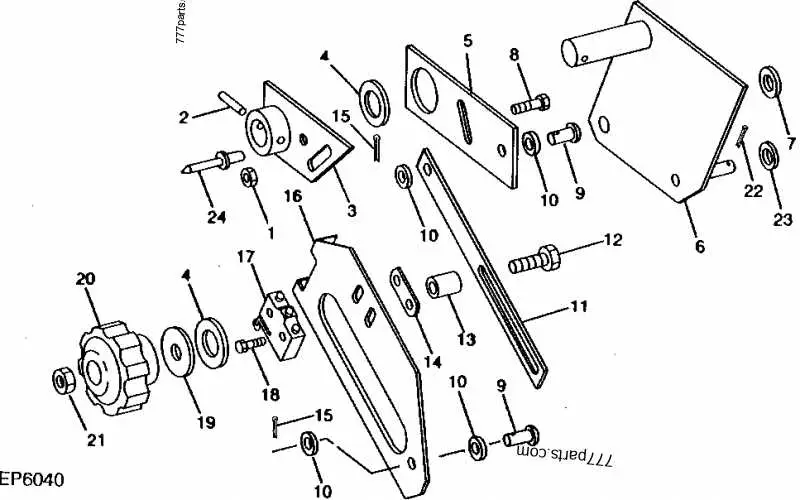

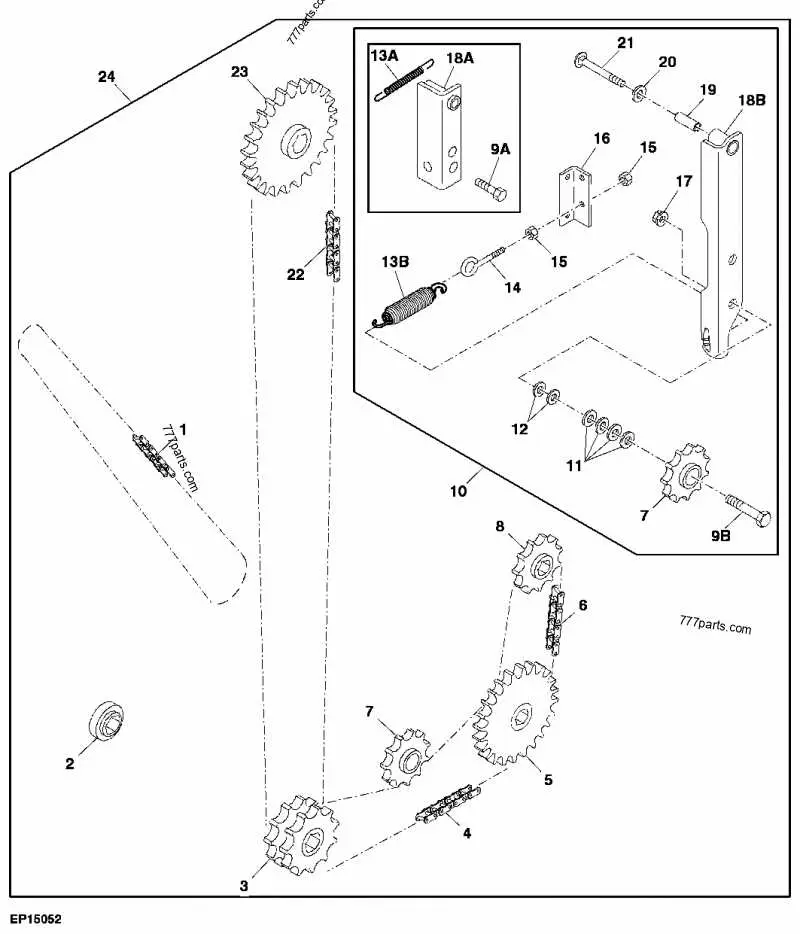

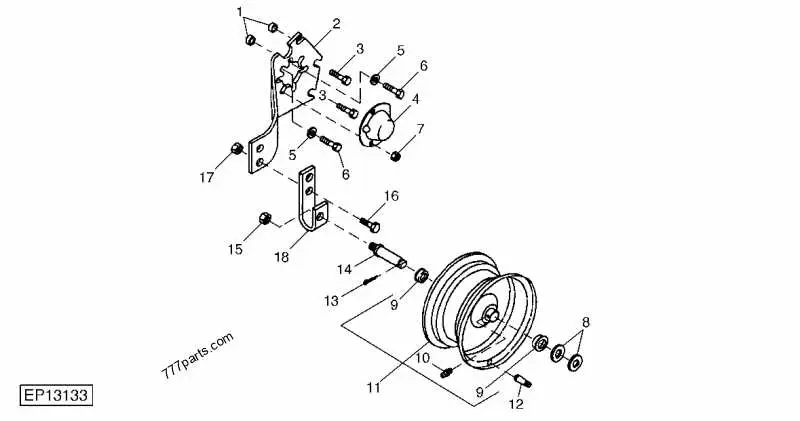

Diagrama detallado de rodillos para empacadora John Deere 535 en www.yesterdaystractors.com
Consulta el diagrama de rodillos de la John Deere 535 directamente en www.yesterdaystractors.com para identificar cada componente y su posición exacta. Esto facilita el mantenimiento y la sustitución de piezas.
Los rodillos principales incluyen:
- Rodillo de alimentación frontal: guía el material hacia el tambor y asegura un flujo constante de forraje.
- Rodillo del tambor: mantiene la presión correcta para formar fardos compactos y uniformes.
- Rodillo de salida: controla la liberación del fardo y previene deformaciones durante el transporte.
- Rodillos tensores: ajustan la tensión de las correas y garantizan un giro uniforme del tambor.
Para reemplazar un rodillo:
- Verifica el número de pieza en el diagrama correspondiente.
- Desmonta las correas y ajusta la tensión antes de retirar el rodillo.
- Instala el nuevo rodillo siguiendo la posición indicada en el diagrama.
- Revisa que todos los rodillos giren libremente y que las correas estén correctamente alineadas.
Revisar regularmente el diagrama evita desgaste prematuro y garantiza que la empacadora funcione con precisión durante la temporada de cosecha.
Identificación de rodillos y sus componentes en la John Deere 535
Para localizar cada rodillo de la empacadora John Deere 535, consulte el diagrama disponible en www.yesterdaystractors.com. Los rodillos se dividen en principales y de alimentación. Los principales mantienen la forma del fardo y están fabricados con acero de alta resistencia, con diámetro que varía entre 150 y 200 mm según la posición.
Los rodillos de alimentación incluyen el rodillo de entrada y los rodillos intermedios, que guían el material hacia el núcleo del fardo. Cada rodillo tiene cojinetes laterales que permiten giro libre; estos cojinetes deben revisarse periódicamente y lubricarse con grasa tipo EP2 para prolongar su vida útil.
Los rodillos principales cuentan con bandas de goma o caucho que mejoran la tracción del forraje. Identifique cada banda según su posición y desgaste; las bandas dañadas deben reemplazarse siguiendo las instrucciones del diagrama, manteniendo tensión uniforme para evitar desalineación del fardo.
El diagrama también indica la ubicación de ejes, pasadores y muelles de tensión. Cada componente se identifica mediante códigos que corresponden al manual de repuestos. Verifique que los pasadores estén correctamente insertados y los muelles no presenten deformaciones, garantizando el movimiento uniforme de los rodillos.
Use el diagrama para diferenciar entre rodillos fijos y ajustables. Los ajustables permiten modificar la presión de compactación según el tipo de cultivo. Ajuste la posición siguiendo las marcas indicadas, asegurando que todos los rodillos giren sin fricción y mantengan la alineación central del fardo.
Procedimientos de mantenimiento y lubricación de los rodillos
Lubrica los rodamientos de los rodillos con grasa de alta calidad cada 25 horas de operación o según las indicaciones del fabricante. Aplica grasa directamente en los puntos de engrase sin exceder la cantidad para evitar acumulación de residuos.
Inspecciona visualmente los rodillos antes de cada uso, buscando grietas, desgaste irregular o acumulación de residuos vegetales. Limpia cualquier resto de paja, polvo o suciedad con un cepillo rígido y aire comprimido si es necesario.
Verifica el alineamiento de los rodillos ajustando la tensión de las correas y cadenas de transmisión según el diagrama del modelo 535. Los rodillos desalineados pueden causar desgaste prematuro y obstrucciones en el flujo de material.
Comprueba la integridad de los ejes y los rodamientos, girando los rodillos manualmente para detectar resistencia o ruidos anormales. Sustituye cualquier rodamiento dañado antes de continuar la operación.
Después de cada temporada, realiza una limpieza profunda de los rodillos y aplica una ligera capa de aceite anticorrosivo sobre los ejes expuestos. Guarda la empacadora en un lugar seco para prevenir oxidación y garantizar un arranque sin problemas en la siguiente campaña.
Solución de problemas comunes usando el diagrama de rodillos
Si la empacadora presenta atascos frecuentes de paja, consulte el diagrama de rodillos para identificar la posición exacta de cada rodillo y verificar posibles desalineaciones. Los rodillos frontales suelen acumular residuos; límpielos y ajuste la tensión según el esquema indicado.
En caso de que la formación de pacas sea irregular, revise los rodillos de alimentación media. Use el diagrama para detectar si algún rodillo muestra desgaste desigual o juego excesivo. Sustituya los componentes dañados siguiendo la numeración y el orden de montaje del diagrama.
Para ruidos inusuales durante el funcionamiento, inspeccione los rodillos de salida y compresión. El diagrama facilita localizar los cojinetes que requieren lubricación inmediata o ajuste de sujeción. Aplique grasa en los puntos indicados sin desmontar más piezas de las necesarias.
Si observa vibraciones, confirme la alineación de todos los rodillos utilizando el diagrama como referencia. Ajuste los ejes y las guías según las medidas especificadas y compruebe que todos los seguros estén correctamente colocados para mantener la estabilidad durante la operación.
En problemas de encintado irregular, revise los rodillos superiores y laterales según el diagrama. Ajuste la presión de contacto y sustituya los rodillos que presenten marcas profundas o superficies lisas, siguiendo la numeración y la secuencia de montaje indicada.
