Para mantener un rendimiento óptimo del tractor John Deere 530, es clave comprender el diagrama del embrague. Este diagrama proporciona una visión detallada de los componentes internos del embrague y su interacción dentro del sistema de transmisión. Conocer cada parte del sistema ayudará a identificar problemas potenciales, como desgaste o mal funcionamiento.
Comienza revisando el esquema del embrague, donde podrás ver la disposición de las piezas esenciales, como el disco de embrague, la campana y el rodamiento de liberación. Estos componentes deben estar en buen estado para asegurar un acoplamiento y desacoplamiento adecuado del motor.
Si experimentas dificultades con la transmisión, el diagrama te permitirá localizar rápidamente el problema. La identificación precisa de las partes es el primer paso para la reparación, evitando diagnósticos incorrectos y reduciendo el tiempo de inactividad del tractor.
Diagrama de embrague John Deere 530
El diagrama de embrague del John Deere 530 muestra la distribución y conexión de los componentes clave del sistema de embrague. Asegúrate de verificar las conexiones correctas de cada parte antes de realizar cualquier mantenimiento.
El embrague se encuentra en la parte posterior del motor, conectando el motor con la transmisión. El mecanismo incluye el disco de embrague, la prensa, el resorte y el eje del embrague. Cada uno de estos componentes juega un papel crucial en el funcionamiento adecuado del tractor.
Es importante comprobar el desgaste del disco de embrague. Si el disco está dañado, no podrá desacoplar el motor de la transmisión de forma efectiva, lo que puede generar dificultades al cambiar de marcha. Si el disco muestra signos de desgaste, reemplázalo lo antes posible para evitar daños adicionales en el sistema.
Para revisar el sistema, sigue estos pasos:
- Desmonta la tapa del embrague para acceder al mecanismo interno.
- Inspecciona el disco de embrague, buscando signos de desgaste o daño.
- Revisa el resorte del embrague para asegurarte de que no esté flojo ni dañado.
- Comprueba el sistema de liberación para asegurarte de que funcione correctamente al presionar el pedal de embrague.
Si no tienes experiencia en el mantenimiento del embrague, es recomendable contar con la asistencia de un profesional para evitar errores que puedan comprometer el rendimiento del tractor.
El diagrama proporciona una visión clara de cómo se conectan los diferentes componentes, lo que facilita la identificación de fallos o problemas en el sistema. Asegúrate de seguir las indicaciones y utilizar repuestos originales para garantizar el mejor rendimiento.
Ubicación de los componentes principales del embrague en el John Deere 530
El embrague del John Deere 530 se encuentra ubicado en la parte inferior del motor, detrás de la carcasa del volante. Para acceder a él, es necesario retirar la cubierta del volante de inercia. Este componente está compuesto principalmente por el disco de embrague, la prensa de embrague y el cojinete de empuje.
El disco de embrague está ubicado entre el volante de inercia y la prensa de embrague. Su función es transmitir la potencia del motor a la transmisión. La prensa de embrague se encuentra justo detrás del disco y está diseñada para presionar el disco contra el volante de inercia cuando se acciona el pedal del embrague. El cojinete de empuje, que se encuentra entre la prensa y el eje de transmisión, se encarga de liberar el disco cuando se presiona el pedal.
Al realizar el mantenimiento del embrague, asegúrese de verificar la alineación de estos componentes para evitar un desgaste excesivo o una falla prematura. Además, es recomendable inspeccionar la presión de la prensa y el estado del disco, ya que un desgaste irregular podría afectar el rendimiento del sistema de embrague.
Procedimiento paso a paso para reemplazar el embrague en el John Deere 530
1. Desconecta la batería del tractor para evitar cualquier accidente eléctrico durante el proceso.
2. Eleva el tractor utilizando un gato hidráulico y asegúralo con los soportes para evitar cualquier movimiento durante el trabajo.
3. Retira las ruedas traseras para ganar acceso a la parte inferior del tractor. Esto facilitará el desmontaje de los componentes del embrague.
4. Desmonta el sistema de transmisión. Para hacerlo, afloja los pernos que sujetan el cubo de la transmisión al motor y retíralo con cuidado.
5. Una vez retirado el cubo de la transmisión, accede al embrague. Desmonta la carcasa que lo cubre, asegurándote de no dañar las piezas circundantes.
6. Afloja los pernos que sujetan el embrague en su lugar y retíralo con cuidado. Verifica que no haya daños en los componentes cercanos que puedan dificultar la instalación del nuevo embrague.
7. Instala el nuevo embrague alineándolo correctamente con el motor y la transmisión. Asegúrate de que todas las piezas queden firmemente en su lugar y los pernos estén bien apretados.
8. Vuelve a montar la carcasa del embrague, asegurándote de que quede correctamente alineada con el resto del sistema de transmisión.
9. Coloca el cubo de la transmisión y aprieta nuevamente los pernos que lo sujetan al motor.
10. Reinstala las ruedas traseras y verifica que todo esté correctamente ensamblado.
11. Conecta la batería y realiza una prueba del tractor para asegurar que el embrague funcione correctamente y no haya fugas o ruidos extraños.
Solución de problemas comunes en el sistema de embrague del John Deere 530
Si experimentas dificultad al accionar el embrague del John Deere 530, comienza revisando el nivel de presión hidráulica. Una presión insuficiente puede afectar el funcionamiento del embrague. Verifica que no haya fugas en las mangueras o conexiones del sistema hidráulico.
Otro problema frecuente es el desgaste excesivo del disco de embrague. Si sientes que el pedal está más flojo de lo normal o no responde con la misma eficacia, inspecciona el estado del disco y reemplázalo si es necesario. Un disco dañado puede generar un deslizamiento del embrague, lo que dificulta la conexión entre el motor y las ruedas.
Si el embrague no se desacopla completamente, revisa el ajuste del cable del embrague. Un cable demasiado tenso o flojo puede impedir que el sistema funcione correctamente. Ajusta el cable según las especificaciones del fabricante para asegurar que el embrague se disengage completamente al accionar el pedal.
La limpieza regular del sistema también es importante. La acumulación de suciedad y restos de aceite en las piezas del embrague puede causar un mal funcionamiento. Asegúrate de que todas las partes estén limpias y libres de residuos antes de volver a montarlas.

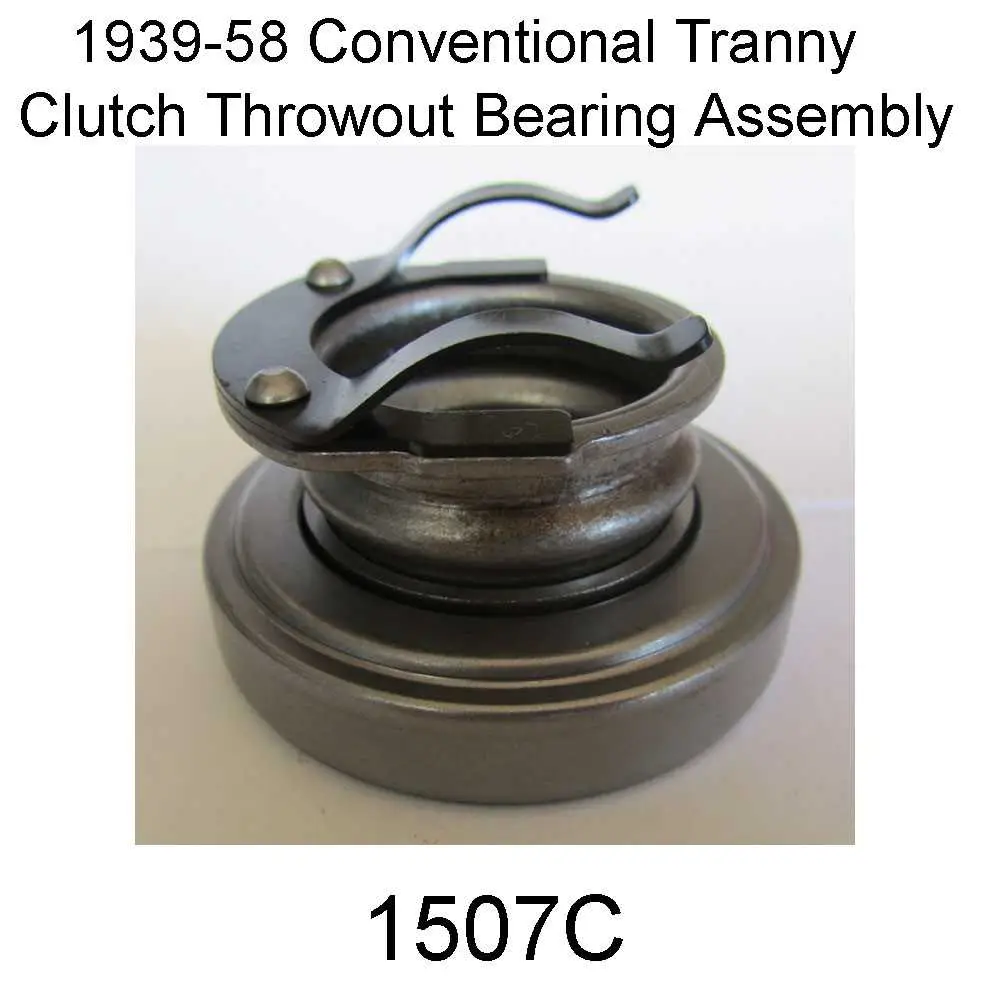

Si el ruido al accionar el embrague persiste, puede ser una señal de que el cojinete de empuje está desgastado. Reemplázalo si notas cualquier tipo de ruido metálico o rozamiento anormal durante su funcionamiento.
Por último, verifica que todos los componentes del sistema de embrague estén bien alineados. Una alineación incorrecta puede causar un desgaste irregular y afectar el rendimiento general del tractor.
