Conecta correctamente los componentes del empacador John Deere 530 siguiendo el diagrama de cableado para evitar fallas eléctricas. Este modelo utiliza un sistema de circuitos sencillo pero preciso: el interruptor principal alimenta el relé de arranque, que a su vez controla el motor del empacador y los sensores de presión.
Revisa cada conector antes de iniciar la instalación. Los cables de color rojo y negro deben coincidir con los terminales indicados en el diagrama; cualquier inversión puede provocar cortocircuitos o daños en los fusibles. Asegura que los conectores estén limpios y sin corrosión para mantener la continuidad eléctrica.
Identifica los sensores de control del mecanismo de atado. El diagrama muestra la posición exacta de los sensores de límite y del motor hidráulico. Conecta cada sensor según su posición para garantizar que el empacador complete los ciclos de atado correctamente.
Verifica el sistema después de cada conexión. Usa un multímetro para medir continuidad y voltaje en los puntos clave. Siguiendo este procedimiento, podrás diagnosticar problemas antes de operar la máquina, evitando interrupciones durante la cosecha.

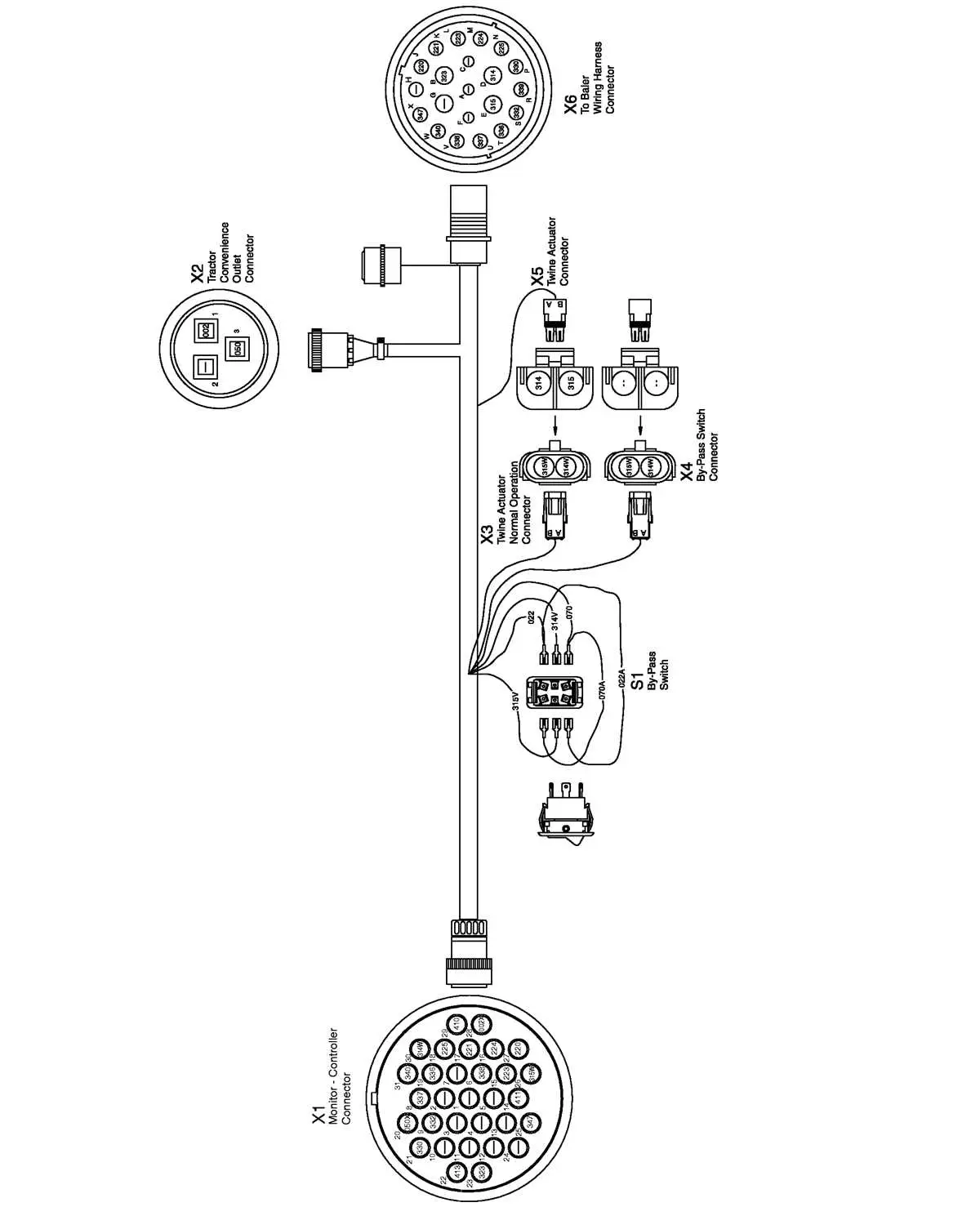

John Deere 530 Baler Wiring Diagram
Revisa el diagrama de cableado del John Deere 530 para identificar claramente las conexiones principales antes de realizar cualquier mantenimiento. El circuito incluye el interruptor de encendido, fusibles, relés y el arnés que conecta la unidad de control con los sensores de presión y las bobinas de atado.
Conecta el arnés principal asegurándote de que cada conector esté firme y libre de corrosión. La línea roja lleva la alimentación desde la batería al panel de fusibles, mientras que los cables negros están a tierra. Verifica la continuidad con un multímetro para evitar cortocircuitos al encender la máquina.
Los relés de control de la bomba hidráulica y del mecanismo de atado deben recibir la señal correcta desde el interruptor de encendido y los sensores de seguridad. Sigue el código de colores del diagrama: amarillo para señales, azul para alimentación secundaria y verde para retorno de sensores.
Inspecciona regularmente los conectores en busca de desgaste o cables pelados. Reemplaza cualquier fusible fundido según el diagrama para mantener la funcionalidad del baler. Mantén el arnés protegido de la humedad y del contacto con superficies metálicas para evitar fallas eléctricas.
Utiliza el diagrama como guía para diagnosticar problemas específicos. Por ejemplo, si el mecanismo de atado no responde, verifica primero el relé correspondiente y luego el sensor de presión. Mantener un registro de cada revisión facilita identificar fallos recurrentes y realizar reparaciones rápidas.
Cómo identificar y conectar los fusibles del John Deere 530
Localiza la caja de fusibles en el lado derecho del baler, cerca del compartimento del motor. Cada fusible tiene un color que indica su amperaje y un número grabado que coincide con el esquema eléctrico del John Deere 530.
Para identificar correctamente cada fusible:
- Verifica el diagrama de fusibles incluido en el manual del equipo o en la tapa de la caja.
- Confirma que los fusibles estén intactos, sin filamentos quemados ni señales de corrosión.
- Si el fusible es de repuesto, utiliza uno del mismo amperaje y tipo que el original.
Al conectar o reemplazar fusibles:
- Apaga el baler y desconecta la batería para evitar cortocircuitos.
- Extrae el fusible dañado con un extractor o pinzas aisladas.
- Inserta el fusible nuevo asegurándote de que encaje firmemente en su soporte.
- Vuelve a conectar la batería y prueba el sistema eléctrico, revisando que todos los componentes funcionen correctamente.
Para mantener los fusibles en buen estado:
- Revisa periódicamente la caja para detectar humedad o suciedad.
- Evita utilizar fusibles con amperaje superior al indicado, ya que puede dañar los componentes eléctricos.
- Guarda siempre fusibles de repuesto cerca del baler para reemplazos rápidos.
Localización de los conectores y rutas de cableado principales
Identifica primero el conector principal situado cerca del panel de control, justo detrás del asiento del operador. Este conector maneja la mayoría de las señales eléctricas del baler, incluyendo el sensor de velocidad y el activador del embrague. Asegúrate de desconectar la batería antes de manipularlo.
El segundo grupo de conectores se encuentra en la parte trasera, junto al mecanismo de recogida. Allí se conectan los cables que alimentan el motor hidráulico y los sensores de nivel de empacado. Los cables suelen estar agrupados en un arnés protegido por una funda de vinilo negra, que se puede seguir visualmente desde el conector principal hasta el extremo posterior.

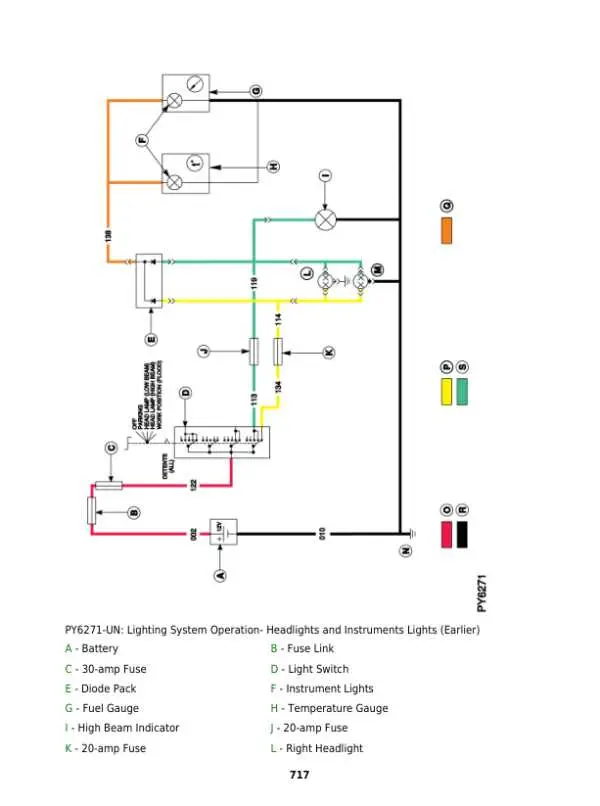

Para el cableado del sistema de iluminación y señalización, localiza los conectores a ambos lados del marco, cerca de los ejes. Los cables que van hacia los faros y las luces de advertencia están codificados por colores: rojo para positivo, negro para tierra y verde para señal de giro. Mantén la ruta libre de contacto con partes móviles o superficies calientes para evitar desgaste.
Verifica regularmente los puntos de conexión de los sensores de empacado y de seguridad, situados cerca del rodillo de atado y la compuerta trasera. Estos conectores deben estar firmemente asegurados y limpios de residuos. Cualquier holgura puede generar fallos intermitentes o señales incorrectas.
Sigue el arnés principal a lo largo del chasis, fijando los clips y abrazaderas donde se indica. Los puntos críticos son las curvas cerca de los cilindros y los soportes del marco, donde los cables podrían frotar o tensarse. Mantener las rutas claras y los conectores accesibles facilita futuras revisiones y reparaciones.
Solución de problemas comunes en el sistema eléctrico del empacador
Verifica primero la batería y sus conexiones; limpia los bornes si hay corrosión y ajusta los terminales para asegurar un contacto firme. Mide el voltaje con un multímetro: debe mantener al menos 12,4 V con el motor apagado y no bajar de 11 V al arrancar.
Inspecciona los fusibles y reemplaza los fundidos según el diagrama de cableado del John Deere 530. Revisa los relés del sistema de arranque y de las luces de advertencia; un relé defectuoso puede provocar fallos intermitentes que parecen problemas de cableado.
Examina los cables por zonas críticas: la conexión al embrague hidráulico, el motor de la pick-up y el sensor de corte de hilo. Busca signos de desgaste, peladuras o humedad. Los cortocircuitos suelen aparecer en puntos donde el cable roza piezas móviles o esquinas metálicas.
Controla los interruptores de seguridad: el de la tapa trasera y el de protección del rotor. Un interruptor sucio o desalineado puede interrumpir el flujo eléctrico y detener el empacador. Limpia con alcohol isopropílico y ajusta la posición si es necesario.
Si el motor eléctrico de atado no funciona, verifica la continuidad del cableado hasta el motor y la tensión en el conector mientras accionas el pedal de atado. La ausencia de voltaje indica problema en el cable o en el interruptor de control.
Documenta cada prueba y reemplazo para facilitar futuras intervenciones. Mantener un registro ayuda a identificar patrones y evita reemplazar piezas innecesariamente.
