Revisa primero el diagrama del eje trasero del John Deere 5200 antes de desmontar cualquier pieza. Esta referencia visual te permitirá identificar con precisión cada componente y su posición exacta, evitando errores durante el montaje posterior.

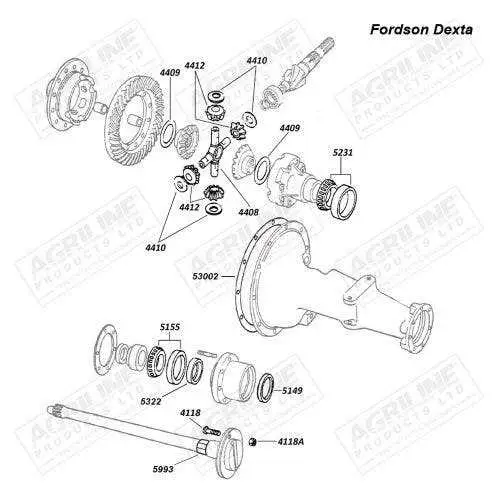

El esquema muestra partes clave como el portaeje, los retenes, cojinetes, engranajes laterales y las uniones con la carcasa principal. Cada número en el diagrama corresponde a un repuesto específico, lo que facilita solicitar piezas originales y confirmar su compatibilidad.
Si planeas realizar mantenimiento, utiliza el diagrama para comprobar el orden de instalación de los cojinetes y el ajuste de los sellos. Esto ayuda a prevenir fugas de aceite y desgaste prematuro de los engranajes. Asegúrate de lubricar correctamente cada área indicada en el manual técnico asociado al esquema.
Para trabajos de sustitución, ten a mano el número de serie del tractor, ya que algunos componentes del eje trasero presentan variaciones según el año de fabricación. El diagrama no solo aclara la disposición mecánica, sino que también sirve como guía rápida para comparar piezas nuevas con las ya instaladas.
John Deere 5200 rear axle attachment diagram
Consulta el diagrama del eje trasero del John Deere 5200 antes de desmontar cualquier pieza, ya que cada tornillo, arandela y soporte tiene una ubicación precisa que evita desajustes posteriores.

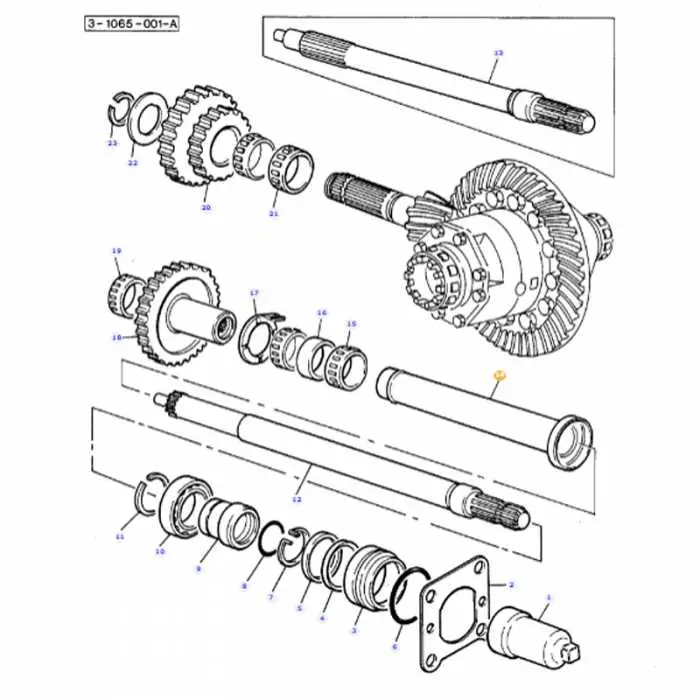

Verifica primero la posición de los brazos de sujeción y el housing del diferencial, porque estos componentes marcan la alineación de todo el conjunto. El manual muestra los puntos exactos de fijación, lo cual facilita identificar si falta un perno o si existe desgaste en los casquillos.
Revisa la conexión del portaeje con el bastidor. Un montaje incorrecto en esta parte puede generar vibraciones o pérdida de tracción. Ajusta los pernos según el par especificado para mantener la estabilidad.
Si instalas nuevos retenes o juntas, confirma en el diagrama la orientación correcta. Una colocación invertida provoca fugas de aceite y daña el engranaje interno. El gráfico señala con claridad la posición de cada sello.
El esquema también indica la relación entre el eje secundario y los soportes del freno. Este detalle permite coordinar el montaje del sistema de frenado sin interferir con la transmisión de potencia.
Identificación de las piezas del eje trasero en el modelo 5200
Revisa primero el conjunto del diferencial, ya que contiene los satélites y planetarios que transmiten el movimiento hacia las ruedas. Comprueba que los dientes de los engranajes no presenten desgaste irregular ni fisuras.
Localiza los semiejes a ambos lados del diferencial; son los encargados de llevar la potencia directamente a las ruedas. Verifica que no existan fugas de lubricante en los retenes que los rodean.
Observa los rodamientos que sostienen el giro de los ejes. Un ruido metálico o exceso de juego indica necesidad de sustitución inmediata para evitar daños mayores en la carcasa.
Identifica los brazos de soporte y la carcasa principal del eje. La carcasa debe estar libre de grietas y bien ajustada a los puntos de fijación del chasis. Los brazos de soporte aseguran la estabilidad y deben mantenerse firmes y sin holgura.
Confirma el estado de las juntas y sellos, ya que garantizan la correcta lubricación interna. Sustituye cualquier junta endurecida o rota para prevenir pérdida de aceite.
Ubicación y conexión de los puntos de montaje del eje trasero
Fija el eje trasero del John Deere 5200 en los soportes laterales del bastidor, alineando los orificios de montaje con los pernos de fábrica. Coloca arandelas de presión para evitar aflojamiento y aprieta con par de 180 Nm en los pernos principales.
Ubica los puntos secundarios en la parte inferior del cárter del eje, donde se acoplan los tirantes estabilizadores. Ajusta cada conexión con pernos de 22 mm y aplica lubricante en las roscas antes de instalar. Esto previene corrosión y facilita futuros desmontajes.
Conecta el soporte del brazo inferior en los pasadores reforzados de cada lado del eje. Asegura con chavetas nuevas y verifica que el ángulo de trabajo de los brazos sea simétrico respecto al centro del tractor. Esta simetría garantiza una distribución equilibrada de la carga.
Finalmente, revisa que no existan holguras en los puntos de montaje laterales ni en los anclajes inferiores. Si detectas juego, sustituye bujes desgastados antes de poner el tractor en servicio para mantener la estabilidad del eje.
Pasos para desmontar y volver a instalar el conjunto del eje trasero
Coloca el tractor en una superficie plana y bloquea las ruedas delanteras para evitar movimientos durante el trabajo.
- Levanta la parte trasera con un gato hidráulico y coloca soportes resistentes bajo el bastidor.
- Drena el aceite del eje trasero retirando el tapón de vaciado y almacénalo en un recipiente limpio.
- Retira las ruedas traseras aflojando las tuercas en forma cruzada para evitar deformaciones.
- Desconecta los brazos de elevación y cualquier accesorio unido a la carcasa del eje.
- Afloja los pernos que fijan la carcasa del eje al bastidor y retira con cuidado el conjunto completo.
Para reinstalar, sigue el orden inverso asegurando un ajuste firme en cada unión.
- Limpia las superficies de contacto y coloca juntas nuevas para evitar fugas.
- Posiciona el conjunto del eje trasero y aprieta los pernos en cruz con el par de apriete recomendado.
- Vuelve a conectar los brazos de elevación y accesorios, verificando que no queden holguras.
- Instala las ruedas traseras, aprieta las tuercas de manera uniforme y baja el tractor de los soportes.
- Rellena el eje con el aceite especificado y revisa que el nivel sea el correcto.
Antes de usar el tractor, realiza una prueba estática y escucha posibles ruidos anormales en el eje.
