Para una reparación o ajuste adecuado del embrague en un John Deere 50, es clave entender cómo se organiza y funciona cada componente. El diagrama del embrague es una herramienta visual que simplifica el proceso, identificando cada pieza y su relación con las demás.
En primer lugar, asegúrate de contar con una versión clara y actualizada del diagrama. Este incluirá el resorte de presión, el disco de embrague, la placa de presión, y el mecanismo de liberación, que son los elementos fundamentales para el correcto funcionamiento del sistema. Cada componente tiene un papel específico y debe ser revisado periódicamente para evitar fallos prematuros.
Revisar el diagrama te permitirá identificar posibles desgastes o piezas mal colocadas, lo cual es vital para un funcionamiento suave del tractor. La correcta alineación y ajuste del resorte de presión, por ejemplo, es fundamental para que el embrague se libere y acople de manera eficiente al accionar el pedal.

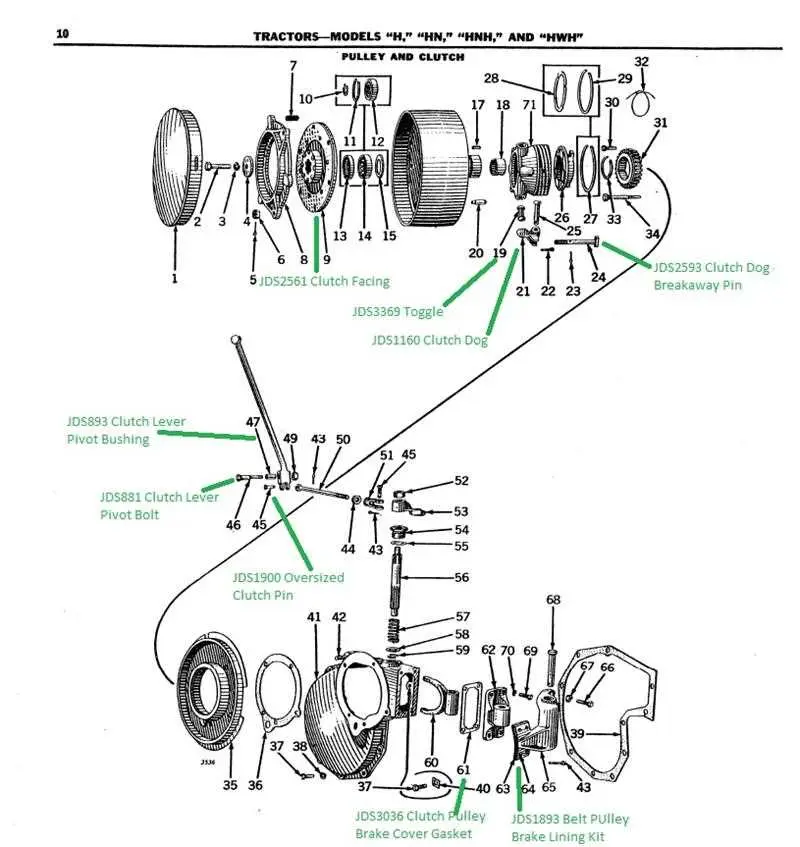

Diagrama del Embrague John Deere 50
El diagrama del embrague del John Deere 50 es fundamental para comprender el funcionamiento y la reparación del sistema de transmisión. A continuación se detallan los componentes clave que forman parte de este mecanismo y su disposición en el diagrama:
- Plato de presión: Se encarga de presionar el disco de embrague contra el volante motor para transmitir la potencia del motor a las ruedas.

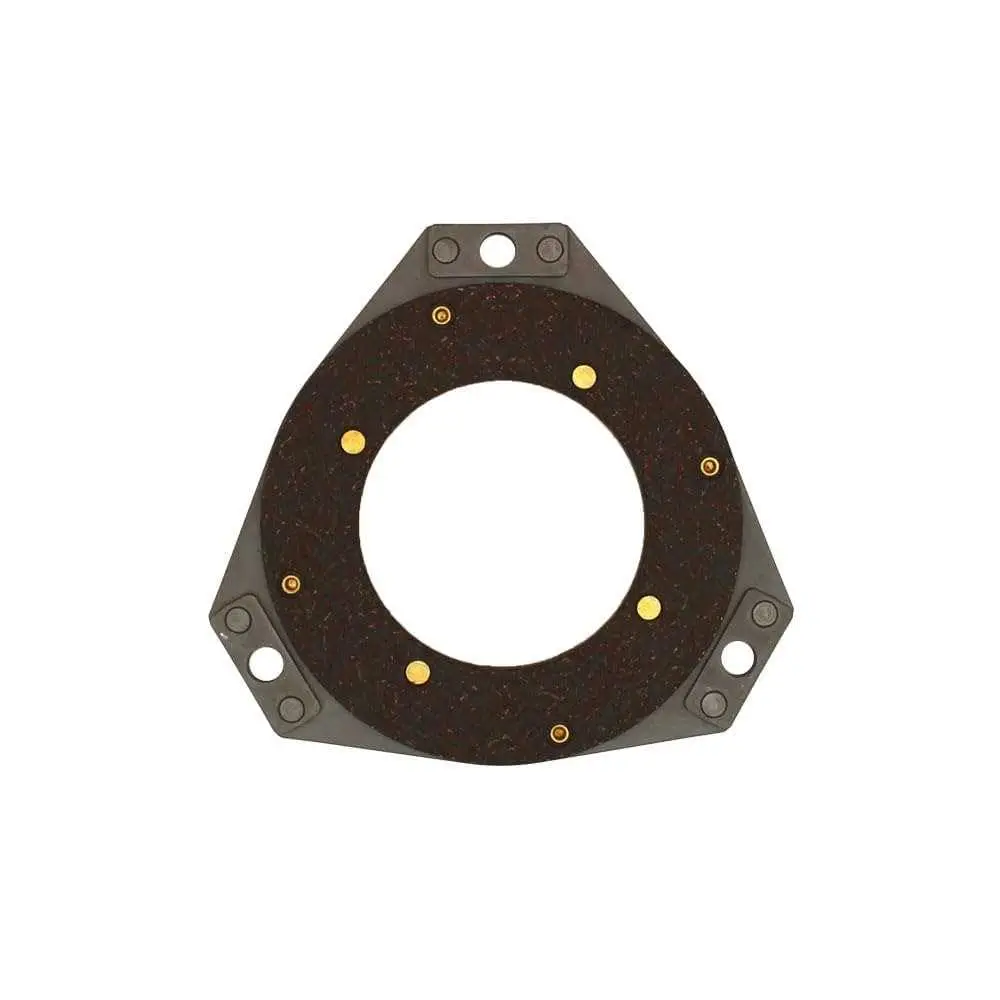

- Disco de embrague: Este disco se encuentra entre el plato de presión y el volante motor. Su función es conectar o desconectar el motor de la transmisión cuando se pisa o se suelta el pedal de embrague.
- Volante motor: Es la pieza que mantiene el motor en funcionamiento estable y es responsable de recibir la potencia de las revoluciones del motor para transferirla al sistema de transmisión.
- Resorte del embrague: Ayuda a mantener la presión sobre el disco de embrague y garantiza que el sistema se desacople correctamente cuando el pedal se pisa.
- Retén de embrague: Es la pieza que sella el área donde el árbol de transmisión se conecta con la carcasa del embrague, evitando la pérdida de lubricante y asegurando un rendimiento óptimo del sistema.
Para mantener el buen estado del embrague, realiza revisiones periódicas de estos componentes y asegúrate de que no haya signos de desgaste excesivo. Si se detecta alguna falla en el sistema de embrague, es recomendable revisar el diagrama para identificar posibles daños en los componentes y tomar las medidas adecuadas.
El diagrama del embrague es una guía visual valiosa para cualquier técnico o propietario que quiera realizar mantenimiento o reparaciones. Utiliza este esquema para identificar la disposición exacta de cada pieza y su relación con las demás partes del sistema.
Diagnóstico de fallos comunes en el embrague de John Deere 50
Si el embrague de tu John Deere 50 presenta problemas, lo primero es verificar si el pedal tiene un recorrido anómalo o si la transmisión no responde adecuadamente. Una causa común es la falta de presión en el sistema hidráulico que acciona el embrague. Esto puede deberse a un bajo nivel de fluido hidráulico o a una fuga en el sistema. Revisa el nivel del fluido y busca posibles fugas en mangueras o conexiones.
Otro fallo frecuente se presenta cuando el embrague se atasca o no se desacopla correctamente. Esto puede ser causado por un desgaste excesivo de las piezas del sistema de embrague, como el disco, la prensa o el cojinete. Si al intentar desconectar el embrague sientes que el pedal está duro o no responde, puede ser necesario inspeccionar y posiblemente reemplazar estas piezas.
Los ruidos extraños al accionar el pedal son indicativos de que las partes del embrague no están alineadas correctamente. La presión incorrecta o la desalineación pueden producir ruidos metálicos o chirridos. Revisa el sistema de acoplamiento y asegúrate de que todos los componentes estén en su lugar y no presenten desgaste irregular.
Si la maquinaria pierde fuerza al trabajar, podría ser una señal de que el embrague está patinando. Esto ocurre cuando el disco de embrague no mantiene un buen contacto con el volante del motor debido al desgaste o la acumulación de residuos. En este caso, la única solución es reemplazar el disco de embrague o, en su defecto, limpiar los componentes afectados.
Por último, si notas que el pedal de embrague tiene un recorrido excesivamente largo sin respuesta, verifica el ajuste del cable de embrague. Un cable flojo o dañado puede impedir que el embrague se desacople correctamente. Ajusta o reemplaza el cable según sea necesario para restaurar el funcionamiento adecuado del sistema.
Cómo interpretar el diagrama de embrague de John Deere 50 para reparación
Al analizar el diagrama del embrague de un John Deere 50, primero localiza las partes clave: el resorte de presión, el disco de embrague, la placa de presión y la campana del embrague. Estos elementos son los responsables del correcto funcionamiento del sistema.
Revisa las conexiones del resorte de presión. Un resorte de presión desgastado o mal ajustado puede afectar el funcionamiento del embrague, causando dificultades al cambiar de marcha o incluso imposibilidad de desacoplar el sistema. Asegúrate de que el resorte tenga la tensión adecuada, como se indica en el diagrama.
Examina el disco de embrague y la placa de presión. Si el disco presenta desgaste o agrietamientos, necesitarás reemplazarlo. La placa de presión debe estar libre de deformaciones y debe presionar el disco con la fuerza adecuada. Si el diagrama muestra algún patrón de desgaste anómalo, consulta las recomendaciones específicas del fabricante para identificar posibles fallos.
Observa cómo se conectan los componentes y asegúrate de que todo esté alineado correctamente. La desalineación puede causar vibraciones, ruidos excesivos o un desgaste prematuro. Además, verifica que los tornillos y pernos estén bien ajustados según las especificaciones, ya que un ajuste incorrecto puede provocar daños o un mal funcionamiento del sistema.
Finalmente, revisa el sistema de liberación del embrague. En algunos casos, el diagrama indicará un ajuste específico para la palanca o el cable que controla el embrague. Si este sistema no está ajustado correctamente, puede generar dificultad al desacoplar o acoplar el embrague.
Pasos para reemplazar las piezas del embrague en John Deere 50 según el diagrama
Desmonta la tapa del embrague utilizando una llave adecuada para retirar los tornillos. Asegúrate de guardar todos los tornillos en un lugar seguro para facilitar el ensamblaje posterior.
Retira el plato de presión con cuidado, observando las piezas circundantes. Examina la superficie del plato para verificar si muestra signos de desgaste o daño. Si es necesario, reemplaza esta pieza.
Extrae el disco del embrague con las manos o utilizando herramientas apropiadas si está muy ajustado. Inspecciona el disco para verificar su estado. Si está desgastado, sustitúyelo por uno nuevo siguiendo las especificaciones del fabricante.
Desmonta el rodamiento de liberación del embrague. Esta pieza se encuentra en la parte trasera del disco y debe cambiarse si presenta desgaste excesivo. Asegúrate de lubricar el nuevo rodamiento correctamente antes de instalarlo.
Verifica el resorte de presión. Si no mantiene la presión adecuada o está deformado, sustitúyelo. Un resorte defectuoso puede ocasionar problemas con el funcionamiento del embrague.
Instala las piezas nuevas en el orden inverso, comenzando por el rodamiento de liberación y el disco del embrague. Coloca el plato de presión asegurándote de que quede bien ajustado para evitar deslizamientos.
Finalmente, monta la tapa del embrague y asegúrate de que todos los tornillos estén bien apretados. Realiza una prueba de funcionamiento para confirmar que el embrague esté operando correctamente.
