Al trabajar con el interruptor de llave de 5 pines en un tractor John Deere, es crucial comprender cómo conectar los pines correctamente para evitar daños o mal funcionamiento. La correcta identificación de cada pin garantiza un inicio seguro y eficiente del motor.
El pin 1, generalmente marcado como “B”, conecta la batería al interruptor. Este pin debe ser conectado a la línea de alimentación para asegurar que la energía fluya adecuadamente al sistema de arranque. El pin 2 es crucial para la señal de encendido, ya que activa el motor cuando se gira la llave.
Los pines 3, 4 y 5 son responsables de diferentes funciones, como el sistema de luces o el arranque del motor. Cada uno debe ser correctamente identificado según el manual de servicio del modelo específico. Es importante revisar el diagrama y comparar las conexiones antes de hacer cualquier cambio o reparación.
Para evitar fallas comunes, asegúrate de que las conexiones estén firmes y sin corrosión. El uso de un multímetro puede ayudarte a verificar si el interruptor está funcionando correctamente. Un buen mantenimiento del interruptor de llave asegura la durabilidad del sistema eléctrico y mejora la fiabilidad general del tractor.

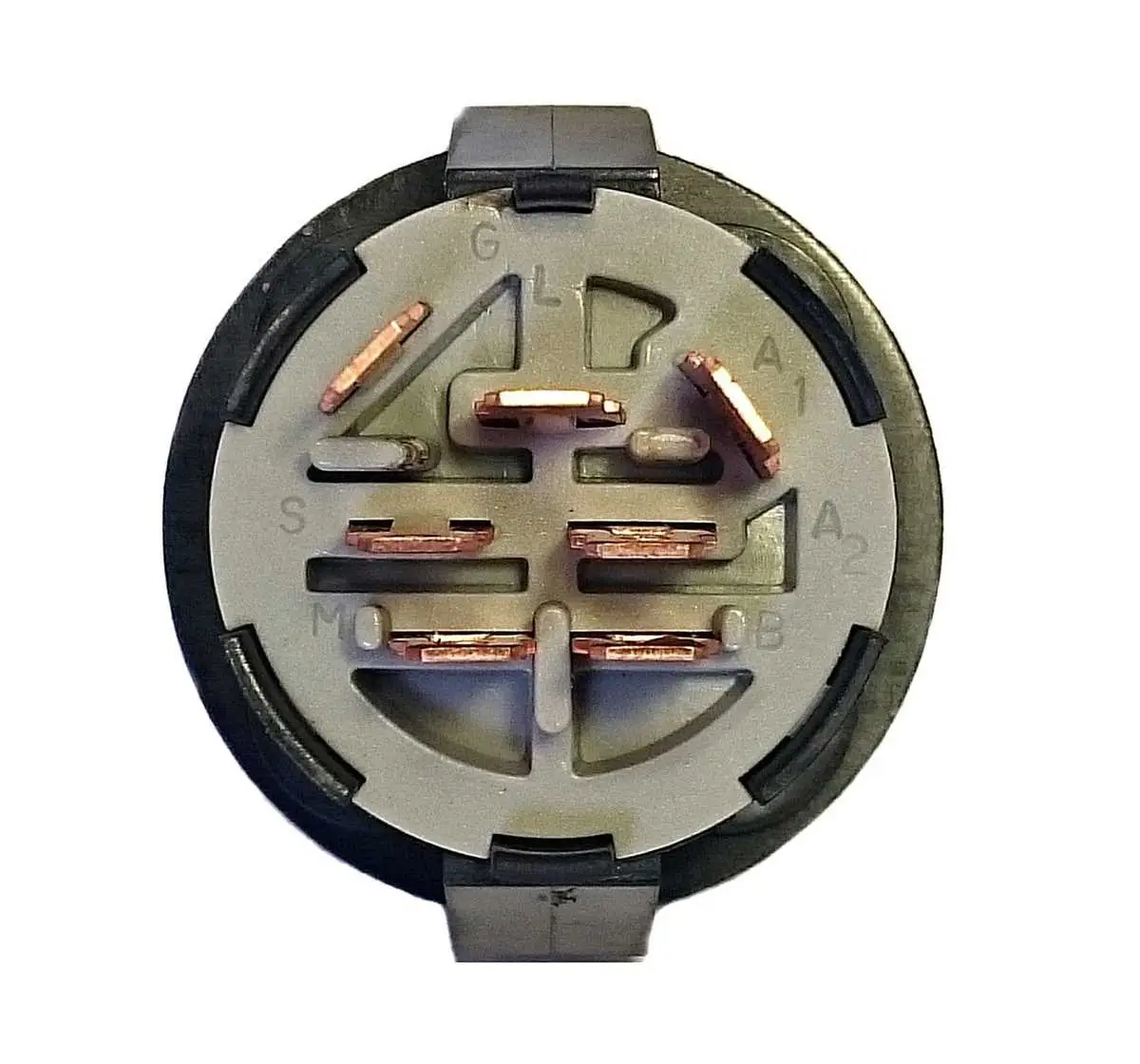

Diagrama del interruptor de llave de 5 pines John Deere
El interruptor de llave de 5 pines John Deere es crucial para el control eléctrico del vehículo. Cada pin tiene una función específica que debe conectarse correctamente para garantizar el funcionamiento adecuado del sistema de encendido y otros componentes eléctricos.
El pin 1 generalmente se conecta a la batería, proporcionando la energía para iniciar el sistema eléctrico. El pin 2, por otro lado, está destinado al circuito de arranque, lo que permite el encendido del motor cuando se gira la llave. El pin 3 se usa para la conexión al sistema de luces, mientras que el pin 4 puede estar relacionado con el sistema de accesorios, activando otros componentes eléctricos según el modelo.
El pin 5 se conecta a tierra, completando el circuito y asegurando que las señales eléctricas se transmitan de manera segura sin interferencias. Al instalar o reemplazar un interruptor de llave de 5 pines, es crucial verificar las conexiones para evitar cortocircuitos o mal funcionamiento del sistema.
Para un funcionamiento adecuado, asegúrate de que los cables estén bien sujetos a cada pin y que no haya signos de desgaste o corrosión. Si experimentas problemas con el encendido o los accesorios eléctricos, revisa las conexiones de los pines y verifica si alguna está suelta o dañada.
Conexiones y funciones de cada pin en el interruptor de llave de 5 pines
El interruptor de llave de 5 pines se utiliza comúnmente en los tractores John Deere para controlar el encendido y las funciones eléctricas del vehículo. Cada uno de los pines tiene una función específica que debe ser conectada correctamente para asegurar un funcionamiento adecuado del sistema eléctrico.
El primer pin, generalmente marcado como “B” (para batería), se conecta directamente a la fuente de energía de 12V del vehículo. Este pin es crucial para proporcionar la alimentación básica a los circuitos eléctricos cuando el interruptor está en la posición “ON”.
El segundo pin, marcado con “S” (para arranque), es el encargado de enviar la señal al motor de arranque. Al girar la llave, este pin cierra el circuito que activa el motor, permitiendo que el motor arranque sin problemas.
El tercer pin, con la etiqueta “I” (para ignición), se conecta al sistema de encendido del motor. Cuando el interruptor está en la posición “ON”, este pin permite que la corriente fluya hacia el sistema de ignición, asegurando que el motor pueda funcionar correctamente una vez arrancado.
El cuarto pin, identificado como “L” (para luces), se encarga de controlar las luces del vehículo. Cuando el interruptor se gira hacia la posición de “LUZ”, este pin activa los faros y las luces traseras para mejorar la visibilidad durante la conducción nocturna.
El quinto y último pin, que generalmente está marcado como “P” (para accesorio), se conecta a componentes como la radio o el sistema de climatización. Este pin se activa cuando el interruptor está en la posición de accesorios, permitiendo que los dispositivos adicionales reciban energía sin necesidad de encender el motor.
Cómo diagnosticar problemas comunes con el interruptor de llave de 5 pines
Para diagnosticar problemas con el interruptor de llave de 5 pines en un tractor John Deere, comienza verificando si el interruptor está recibiendo energía correctamente. Utiliza un multímetro para comprobar la continuidad de los pines cuando la llave está en diferentes posiciones.
- Falta de arranque: Si el motor no arranca, asegúrate de que el pin que controla el arranque (comúnmente marcado como “S” o “ST”) esté recibiendo señal. Si no es así, revisa el cableado hacia el motor de arranque.
- Falla en los accesorios: Si los accesorios no funcionan al girar la llave, verifica el pin correspondiente a los circuitos de accesorios (a menudo etiquetado como “ACC”). Inspecciona los cables por posibles cortocircuitos o daños.
- Problemas de encendido: Si no hay chispa en el motor, revisa el pin de encendido (normalmente marcado como “I” o “IGN”). Comprueba si la señal está siendo transmitida correctamente desde el interruptor hasta la bobina de encendido.
- Conexiones sueltas: Asegúrate de que todos los conectores del interruptor de llave estén firmemente conectados. A veces, las conexiones flojas pueden interrumpir el funcionamiento adecuado del interruptor.
- Corrosión: La corrosión en los pines o en los terminales puede causar una mala conexión. Inspecciona visualmente los pines del interruptor y límpialos con un limpiador adecuado si encuentras signos de corrosión.
Si después de realizar estas comprobaciones el interruptor sigue sin funcionar correctamente, considera reemplazarlo por uno nuevo, ya que con el tiempo los interruptores pueden desgastarse o dañarse permanentemente.
Reemplazo y mantenimiento del interruptor de llave de 5 pines en tractores John Deere
Para asegurar el funcionamiento adecuado del interruptor de llave de 5 pines en un tractor John Deere, es importante realizar un reemplazo y mantenimiento periódico. El primer paso es verificar que el interruptor esté en buen estado, asegurándose de que no haya señales de desgaste o daños visibles. Si el interruptor no responde correctamente al girar la llave o presenta dificultades para iniciar el tractor, es probable que sea necesario reemplazarlo.
Cuando se sustituye el interruptor de llave, asegúrese de que el modelo sea compatible con el tractor. Para ello, consulte el manual del usuario o la documentación técnica de John Deere. Después, desconecte la batería del tractor antes de iniciar cualquier trabajo eléctrico para evitar cortocircuitos o descargas accidentales.
Una vez que haya identificado el interruptor defectuoso, proceda a retirarlo con cuidado. Para ello, debe soltar los tornillos que sujetan el interruptor en su lugar. Después, desconecte los cables de los pines, asegurándose de recordar o marcar cada conexión para facilitar la instalación del nuevo interruptor.
Al instalar el nuevo interruptor, conecte los cables en el orden correcto según el diagrama de cableado. Asegúrese de que las conexiones estén firmemente aseguradas y que no haya cables sueltos, ya que esto podría afectar el rendimiento del interruptor. Una vez instalado el interruptor, ajuste los tornillos para fijarlo correctamente en su lugar.
Realice una prueba de funcionamiento girando la llave a las distintas posiciones y verificando que todos los sistemas (encendido, luces, arranque) operen correctamente. Si el interruptor funciona sin problemas, habrá completado con éxito el reemplazo.
El mantenimiento del interruptor de llave incluye la limpieza de los contactos de los pines de vez en cuando para evitar la acumulación de suciedad o corrosión. Utilice un limpiador de contactos adecuado y asegúrese de que los pines estén bien conectados. Verifique periódicamente que el interruptor no presente señales de desgaste y repárelo o reemplácelo según sea necesario.
| Acción | Recomendación |
|---|---|
| Reemplazo | Verifique que el interruptor sea compatible con el modelo de su tractor y siga las instrucciones del manual. |
| Mantenimiento | Limpie los contactos de los pines y revise el interruptor cada 6 meses. |
| Prueba de funcionamiento | Asegúrese de que todos los sistemas (encendido, luces, arranque) operen correctamente tras la instalación del nuevo interruptor. |
