Si necesitas conectar o reparar el sistema eléctrico de tu John Deere 4×4 Power Wheels, tener el diagrama de cableado correcto es clave para evitar errores comunes. Asegúrate de seguir los pasos de forma precisa para garantizar que todo funcione correctamente. El diagrama de cableado proporciona una guía clara sobre cómo conectar los cables a las partes adecuadas, lo cual es fundamental para evitar problemas de funcionamiento.
En primer lugar, identifica las conexiones de la batería. El diagrama te mostrará cómo deben conectarse los cables rojo y negro a los terminales correctos para asegurar que la batería suministre energía de manera estable. No olvides verificar el voltaje para asegurarte de que esté en el nivel adecuado para el vehículo.
Luego, presta atención al motor y las conexiones de los interruptores. El diagrama de cableado indica cómo los cables deben conectarse a los interruptores de encendido, lo que permite que el motor funcione correctamente cuando se activa el Power Wheels. Ten en cuenta que, si no sigues las conexiones correctamente, el motor puede no recibir energía suficiente o no funcionar en absoluto.
Finalmente, revisa las conexiones de los componentes adicionales, como las luces y los controles de velocidad. El diagrama muestra cómo cada uno de estos debe conectarse al sistema eléctrico general. Siguiendo estas indicaciones, puedes evitar daños en los componentes y asegurarte de que el vehículo funcione sin problemas.

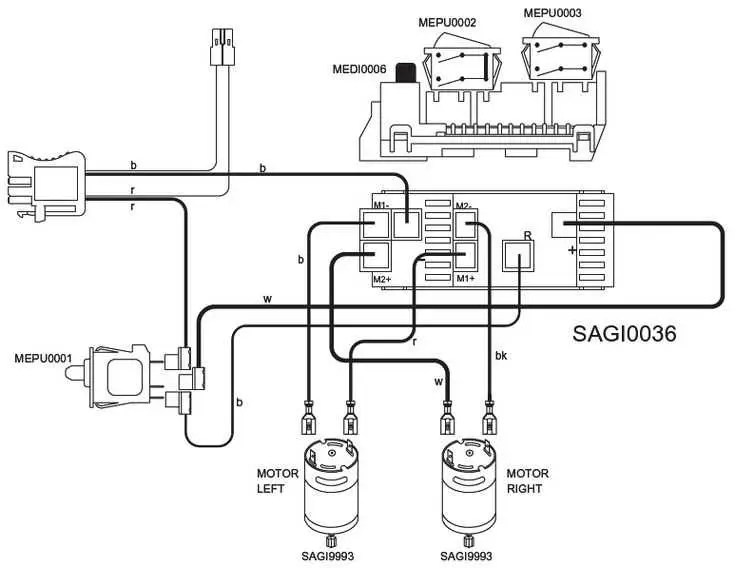

Esquema de cableado de John Deere 4×4 Power Wheels
Para conectar correctamente el sistema eléctrico del John Deere 4×4 Power Wheels, sigue este esquema de cableado detallado. Asegúrate de tener los cables adecuados y las herramientas necesarias para evitar errores comunes.
1. Conecta el cable positivo de la batería (generalmente rojo) al interruptor de encendido. Este interruptor permite activar el sistema eléctrico del vehículo.
2. Del interruptor de encendido, pasa un cable hacia el motor. Asegúrate de que el cable esté bien asegurado en los terminales del motor para evitar desconexiones durante el uso.
3. El cable negativo de la batería (generalmente negro) debe conectarse al chasis del vehículo. Esto establece el camino de retorno para la corriente eléctrica y es crucial para el funcionamiento correcto del sistema.
4. Asegúrate de que el conector del pedal de aceleración esté conectado correctamente al motor. Este pedal debe enviar la señal de velocidad al motor para controlar la potencia que se entrega a las ruedas.
5. Si tu modelo incluye luces, conecta los cables de las luces a la salida correspondiente del interruptor. Verifica que no haya cortocircuitos y que las luces se apaguen correctamente cuando se apague el vehículo.
6. Realiza una revisión final de todas las conexiones antes de cerrar el vehículo. Asegúrate de que los cables estén bien aislados y que no haya cables sueltos que puedan causar cortocircuitos.
Con estas instrucciones, podrás asegurar que el cableado de tu John Deere 4×4 Power Wheels esté correctamente instalado y listo para su uso.

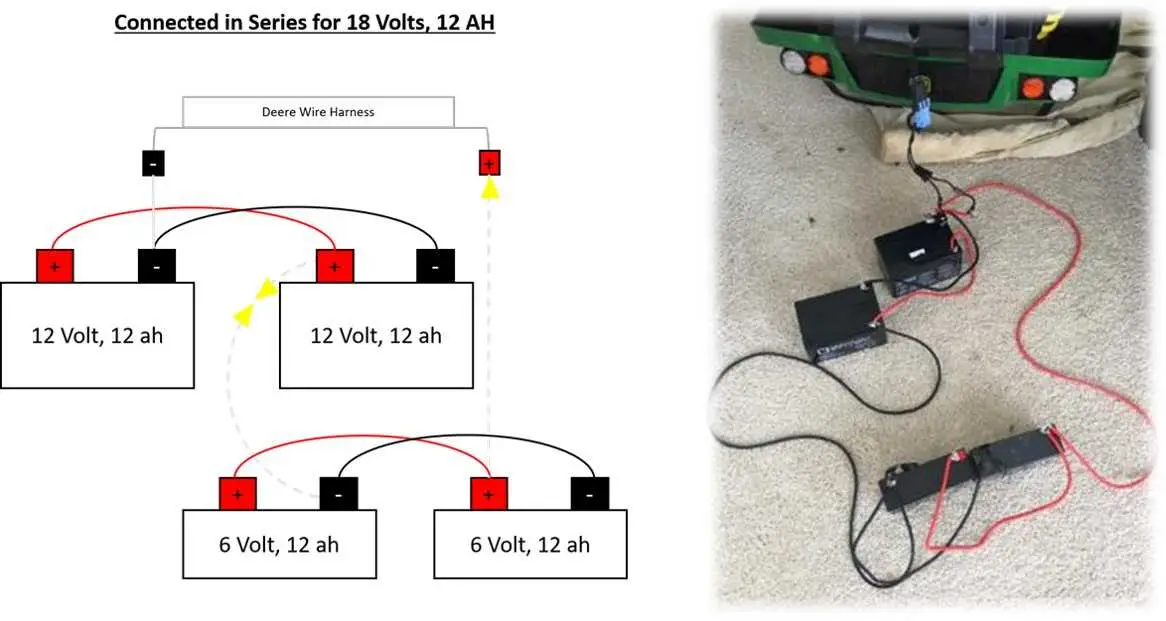

Conexión de la batería y el motor en el sistema 4×4
Para realizar una correcta conexión de la batería y el motor en un sistema 4×4 de Power Wheels, sigue estos pasos clave:
- Batería: Asegúrate de que la batería esté completamente cargada antes de iniciar la instalación. Conecta el cable positivo (rojo) al terminal positivo de la batería y el cable negativo (negro) al terminal negativo. Si la batería está vieja o muestra signos de daño, reemplázala antes de proceder.
- Conexión al motor: Conecta el cable positivo de la batería al terminal positivo del motor. Luego, conecta el cable negativo del motor al cable negativo de la batería. Verifica que los terminales estén firmemente sujetos para evitar posibles fallos de conexión durante el uso.
- Interruptor de encendido: El interruptor de encendido debe estar conectado en el camino entre la batería y el motor, para permitir encender y apagar el sistema con facilidad. Conecta uno de los cables del interruptor al terminal positivo de la batería y el otro al cable que va al motor.
- Verificación de conexiones: Inspecciona todas las conexiones para asegurarte de que no haya cables sueltos o expuestos que puedan causar cortocircuitos. Utiliza cinta aislante si es necesario para reforzar las conexiones.
- Prueba de funcionamiento: Después de realizar las conexiones, enciende el sistema y verifica que el motor gire correctamente. Asegúrate de que la potencia fluya de manera estable desde la batería hacia el motor, permitiendo que el sistema 4×4 funcione sin interrupciones.
Estas conexiones son fundamentales para asegurar un funcionamiento confiable del sistema 4×4 en tu Power Wheels. Un cableado adecuado previene problemas de arranque y garantiza una mayor durabilidad en el motor y otros componentes eléctricos.
Cómo solucionar problemas comunes de cableado en Power Wheels 4×4
Si tu Power Wheels 4×4 no enciende, revisa primero las conexiones de la batería. Asegúrate de que los cables estén bien sujetos y no haya corrosión en los terminales. Si encuentras corrosión, límpiala con una mezcla de bicarbonato y agua para asegurar una buena conducción eléctrica.
Verifica el interruptor de encendido. Si está dañado o no responde, reemplázalo con uno nuevo. Revisa también los fusibles; un fusible quemado puede cortar la corriente eléctrica y evitar que el vehículo funcione. Si el fusible está quemado, reemplázalo por uno con las mismas especificaciones.
Revisa los cables que conectan el motor a la batería y al interruptor. Los cables sueltos o dañados pueden causar fallos intermitentes. Si encuentras cables rotos, reemplázalos o utiliza conectores adecuados para hacer una reparación segura y duradera.
Si el vehículo se detiene mientras está en uso, inspecciona el conector del motor. Asegúrate de que esté bien conectado y sin signos de daño. Los cables flojos o mal conectados pueden interrumpir la transmisión de energía al motor, lo que provoca que el vehículo se apague de forma inesperada.
Por último, revisa la caja de control de velocidad. Si está defectuosa, puede afectar la potencia que llega a las ruedas. En este caso, sustituirla por una nueva suele ser la mejor opción para solucionar el problema.
Instrucciones paso a paso para reemplazar el interruptor de encendido
Apaga y desconecta la fuente de energía de tu vehículo antes de comenzar a trabajar. Si es necesario, quita la batería para evitar cualquier riesgo de cortocircuito.
Ubica el interruptor de encendido en el panel de control. Este se encuentra normalmente en la parte frontal del vehículo, cerca del área donde se sujeta el volante.
Utiliza un destornillador para quitar los tornillos que aseguran el panel de control. Retira con cuidado la cubierta para acceder al interruptor de encendido.
Desconecta los cables que están conectados al interruptor. Toma nota de cómo están conectados para poder instalar el nuevo interruptor correctamente. Usa un multímetro si es necesario para asegurarte de identificar los cables adecuados.
Retira el interruptor viejo. En algunos modelos, el interruptor estará fijado con tornillos adicionales, así que asegúrate de retirarlos antes de sacar el interruptor.
Coloca el nuevo interruptor en la misma posición que el anterior. Asegúrate de que encaje correctamente en su lugar y no esté torcido o mal alineado.
Conecta los cables al nuevo interruptor, siguiendo la misma configuración que tenías con el interruptor antiguo. Verifica que las conexiones estén firmes y no haya cables sueltos.
Vuelve a colocar la cubierta del panel de control y asegúrate de atornillarla bien.
Reinstala la batería si la habías retirado, y realiza una prueba para asegurarte de que el interruptor de encendido funcione correctamente.
Si todo está en su lugar y el interruptor funciona correctamente, habrás terminado el reemplazo.
