Verifica la tensión de la correa antes de iniciar cualquier ajuste. Una correa demasiado floja provoca que las cuchillas giren de forma irregular, mientras que una correa demasiado ajustada puede desgastar los rodamientos y poleas. Utiliza una llave de 15 mm para aflojar el perno del brazo tensor y ajusta hasta que la correa tenga un ligero juego al presionarla con el dedo.
Ubica la correa siguiendo el diagrama específico del modelo 48C. Asegúrate de que se asiente correctamente sobre la polea del motor y las poleas de las cuchillas, sin torceduras ni dobleces. Colócala primero en la polea central, después en las poleas laterales y finaliza en la polea tensora. Este orden evita que la correa se salga durante el montaje.
Revisa visualmente cada componente. Si notas grietas, desgaste irregular o restos de goma, reemplaza la correa antes de volver a usar la máquina. Comprueba también que las poleas giren libremente y que no presenten juego lateral, lo que indicaría rodamientos dañados.
Una instalación correcta prolonga la vida útil de la correa y mejora el rendimiento de corte. Después de instalarla, enciende la segadora y deja que funcione unos minutos a velocidad media para confirmar que todo esté alineado y sin vibraciones.

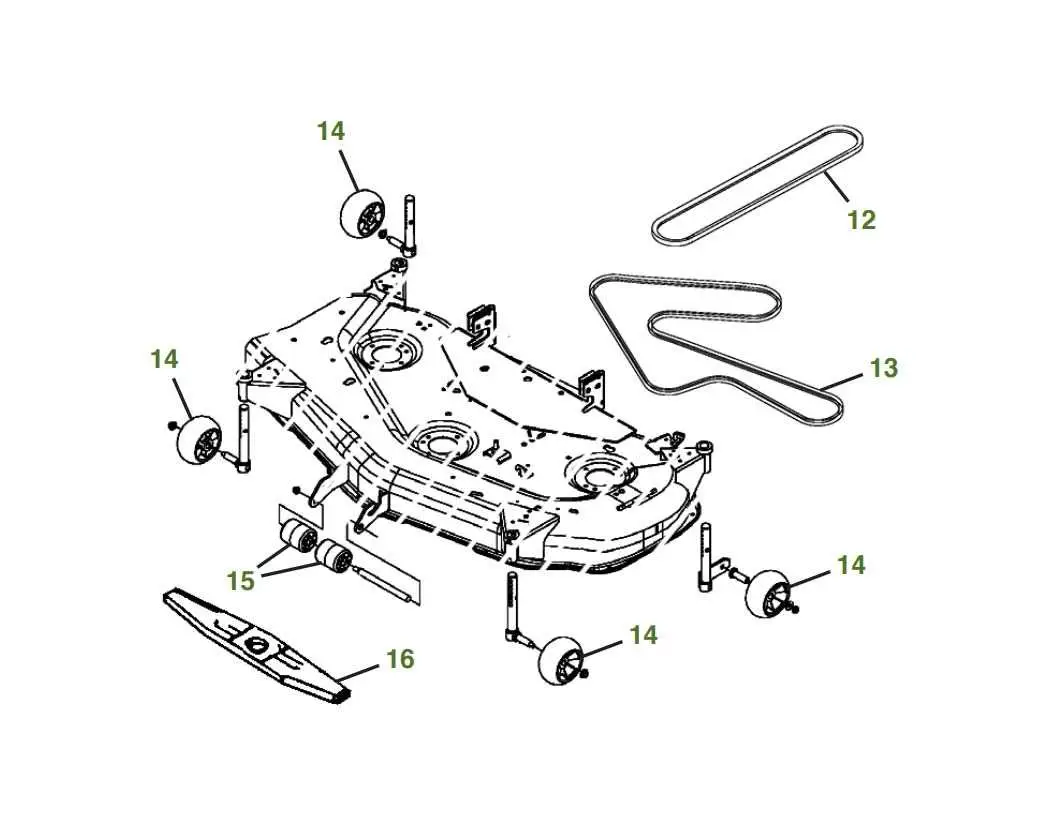

Guía del diagrama de correa para la segadora John Deere 48C
Revisa el estado de la correa antes de instalarla, asegurándote de que no presente grietas, desgaste irregular ni secciones endurecidas. Una correa dañada reduce el rendimiento de corte y puede romperse durante el uso.
Coloca la correa siguiendo el recorrido indicado en el diagrama específico del modelo 48C. Este diseño incluye dos poleas principales en los extremos, una polea tensora y varias poleas intermedias que distribuyen la fuerza de manera uniforme. Mantén la correa centrada en cada polea para evitar vibraciones y deslizamientos.
Afloja el sistema de tensión antes de colocar la correa, deslízala alrededor de las poleas y luego ajusta la tensión hasta que quede firme pero sin rigidez excesiva. Comprueba que el recorrido sea correcto girando manualmente las cuchillas y verificando que no haya fricción ni roce con la carcasa.
Lubrica los puntos de apoyo de las poleas móviles y limpia cualquier resto de hierba o suciedad acumulada. Un mantenimiento regular prolonga la vida útil de la correa y asegura un corte uniforme.
Después de la instalación, enciende la segadora a baja velocidad y observa el comportamiento de la correa durante unos minutos. Si detectas vibraciones o ruidos anormales, detén el motor y revisa el alineamiento de todas las poleas antes de continuar.
Ubicación y recorrido de la correa en la plataforma 48C
Coloca la correa alrededor de las poleas principales asegurando que el lado estriado esté en contacto con las ranuras. Pasa la correa primero por la polea de la cuchilla central, luego por la izquierda y finalmente por la derecha para mantener la tensión equilibrada.
Guía la correa a través de los tensores siguiendo el recorrido indicado en el manual para evitar que se tuerza. Asegura que la correa pase por debajo de los brazos guía y sobre los protectores metálicos donde corresponda, manteniéndola alineada con las poleas.
Revisa que la correa quede firmemente asentada antes de tensarla. Ajusta el tensor manualmente hasta que haya una ligera presión al presionar con el dedo en la sección más larga de la correa. Verifica que no exista contacto con partes móviles externas y que gire libremente al encender el equipo.
Pasos para reemplazar la correa de la segadora 48C
Desconecta el encendido y retira la llave para evitar arranques accidentales. Eleva la plataforma de corte hasta la posición más alta y bloquea el tractor con calzos en las ruedas traseras.
- Afloja la tensión de la correa liberando el resorte del brazo tensor con una barra o llave adecuada.
- Quita la correa vieja comenzando por las poleas de las cuchillas y luego deslízala fuera de la polea del motor.
- Revisa todas las poleas y rodamientos. Si hay desgaste o juego excesivo, cámbialos antes de instalar la correa nueva.
- Coloca la correa nueva siguiendo el recorrido indicado para el modelo 48C:
- Desde la polea del motor hacia la polea tensora.
- Luego hacia las poleas de las cuchillas izquierda y derecha.
- Finaliza pasando por la polea guía y regresa al brazo tensor.
- Asegura la correa en cada polea, confirmando que no haya torsiones ni holgura.
- Vuelve a tensar el resorte del brazo tensor y verifica que la correa se mantenga firme al girar las cuchillas manualmente.
- Baja la plataforma y enciende el motor a bajas revoluciones para comprobar el funcionamiento sin vibraciones ni ruidos anormales.
Revisa la correa después de los primeros 30 minutos de uso para asegurarte de que esté correctamente alineada y ajustada.
Consejos para detectar desgaste y prevenir fallos en la correa
Revisa la correa cada 25 horas de uso, prestando atención a grietas, bordes deshilachados y zonas brillantes que indiquen fricción excesiva. Una correa con material desgastado en los dientes o con secciones deformadas debe reemplazarse de inmediato.
Observa el recorrido completo durante el funcionamiento de la plataforma. Si la correa vibra, salta de la polea o genera ruidos irregulares, ajusta la tensión y verifica el estado de los rodillos y poleas. El desgaste desigual en los bordes suele indicar desalineación.
Limpia la zona de la transmisión después de cortar césped húmedo para evitar acumulación de restos que puedan provocar sobrecalentamiento y daño prematuro. Lubrica los puntos indicados en el manual para mantener un movimiento fluido y reducir la fricción.
Sustituye la correa si muestra pérdida de elasticidad o si ha superado 100 horas de uso continuo, aunque no presente daños visibles. Este mantenimiento preventivo evita roturas durante el trabajo y prolonga la vida útil de la plataforma.
