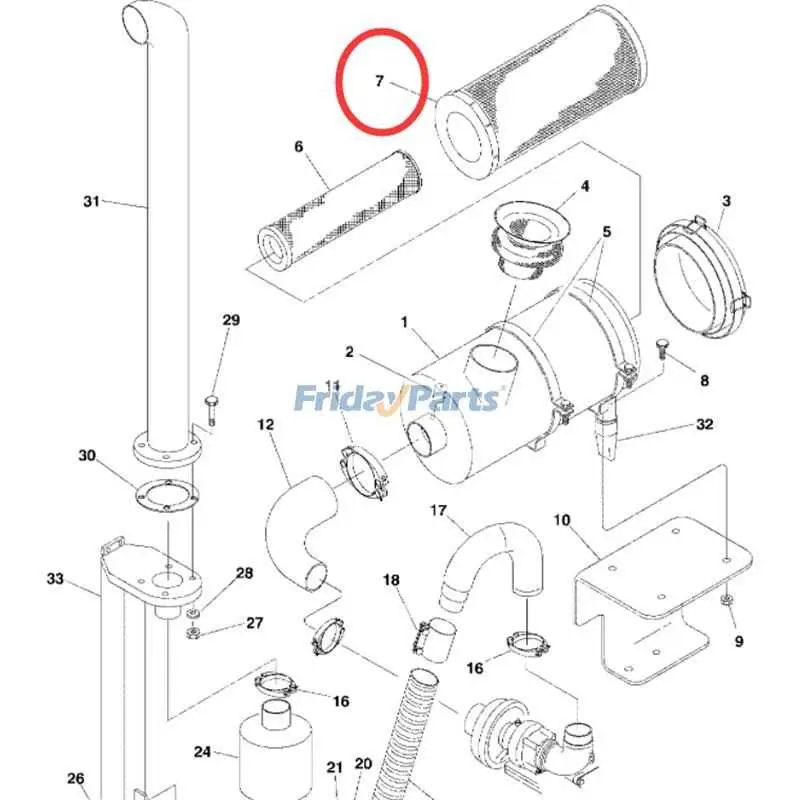

Localiza rápidamente el filtro de aire del John Deere 4850 siguiendo el diagrama específico del modelo. Este diagrama muestra con claridad la posición exacta de la carcasa del filtro, la dirección del flujo de aire y los componentes circundantes que requieren inspección durante cada servicio.
Verifica el estado del filtro regularmente observando acumulación de polvo y residuos en el elemento filtrante. Sustituirlo antes de que alcance su límite de saturación garantiza que el motor reciba aire limpio y evita pérdida de potencia o sobrecalentamiento.
Siguiendo las conexiones indicadas en el diagrama, ajusta correctamente las abrazaderas y sellos del filtro para mantener la estanqueidad del sistema. Un montaje adecuado reduce el riesgo de ingreso de partículas dañinas y prolonga la vida útil del motor y del propio filtro.
Consulta los códigos y referencias del diagrama para identificar rápidamente piezas de repuesto y asegurar que cualquier sustitución sea compatible con el John Deere 4850, manteniendo el rendimiento y la seguridad del tractor.
Diagrama del filtro de aire John Deere 4850 y guía de mantenimiento
Localiza el filtro de aire en la parte superior del motor, asegurando que el flujo de aire llegue primero al prefiltro y luego al cartucho principal. La orientación correcta del cartucho evita la entrada de polvo al motor y prolonga la vida útil de los componentes internos.
Para reemplazar el filtro:
- Apaga el motor y deja que se enfríe.
- Retira la tapa del filtro y el prefiltro si aplica.
- Saca el cartucho usado, evitando golpearlo para no liberar polvo al entorno.
- Inserta el nuevo cartucho alineando las marcas de orientación.
- Vuelve a colocar el prefiltro y la tapa, asegurando un cierre hermético.
Inspecciona el prefiltro cada 50 horas de uso y reemplaza el cartucho principal cada 250 horas o antes si las condiciones de trabajo son muy polvorientas. La limpieza del alojamiento del filtro con un paño seco evita acumulación de residuos.
Verifica las juntas y sellos para garantizar que no haya fugas de aire. Un ajuste correcto mantiene la presión adecuada y protege el motor de partículas abrasivas.
Mantener un registro de cambios y revisiones ayuda a planificar reemplazos antes de que se comprometa el rendimiento del motor, asegurando que el tractor funcione con máxima confiabilidad.
Ubicación y componentes del filtro de aire en el John Deere 4850
Instala el filtro de aire en el compartimento lateral derecho del motor, asegurándote de que la entrada de aire quede libre de obstrucciones. La carcasa del filtro se encuentra fija mediante abrazaderas que permiten un desmontaje rápido para inspección o reemplazo.
El conjunto del filtro incluye el elemento filtrante principal, fabricado en papel plisado, que retiene partículas de polvo y arena. Debajo se encuentra un pre-filtro de espuma opcional, diseñado para capturar partículas más grandes antes de que lleguen al elemento principal.
El soporte metálico interno mantiene el filtro alineado y evita deformaciones durante el flujo de aire. El sello de goma alrededor del borde garantiza la estanqueidad entre la carcasa y el filtro, evitando que aire sin filtrar entre al motor.
Verifica que las mangueras de admisión conectadas al filtro estén firmes y sin grietas. El conjunto también incluye un deflector interno que distribuye uniformemente el aire sobre el elemento filtrante, optimizando la limpieza del aire antes de que llegue al colector de admisión.
Para reemplazar el filtro, suelta las abrazaderas, retira el elemento usado, limpia la carcasa con un paño seco y coloca el nuevo filtro respetando la orientación indicada por las marcas de flujo de aire.
Procedimiento paso a paso para inspección y reemplazo del filtro de aire
Ubica la carcasa del filtro de aire en el lado derecho del motor. Afloja las abrazaderas que sujetan la tapa y retírala con cuidado para evitar que caiga suciedad dentro del sistema.
Extrae el elemento filtrante y revisa su superficie. Si presenta acumulación de polvo, partículas gruesas o daño físico, reemplázalo inmediatamente. Un filtro limpio debe mostrar pliegues sin obstrucciones y sin rasgaduras.
Antes de colocar el nuevo filtro, limpia el interior de la carcasa con un paño seco o aire comprimido a baja presión. Asegúrate de retirar cualquier residuo que pueda comprometer la entrada de aire.
Inserta el filtro nuevo alineando correctamente el sello de goma para garantizar un ajuste hermético. Evita comprimirlo o deformarlo durante la instalación.
Vuelve a colocar la tapa de la carcasa y aprieta las abrazaderas uniformemente. Comprueba que no queden espacios por donde pueda ingresar aire sin filtrar.
Arranca el motor y escucha cualquier ruido inusual. Un flujo de aire correcto sin silbidos indica que el filtro está instalado de forma segura y el sistema de admisión funciona correctamente.
Consejos para mantener la limpieza y prolongar la vida útil del filtro
Inspecciona el filtro de aire cada 50 horas de funcionamiento y reemplázalo si presenta acumulación de polvo excesiva o daños visibles.
Limpia la carcasa y la tapa del filtro antes de retirar el elemento para evitar que el polvo ingrese al motor. Usa aire comprimido a baja presión y evita apuntar directamente hacia el pliegue del filtro.
Verifica que el sello del filtro esté intacto y correctamente colocado al reinstalarlo. Un mal sellado permite el ingreso de partículas que aceleran el desgaste del motor.
Evita operar el tractor en condiciones de polvo extremo durante periodos prolongados sin revisar el filtro. Si trabajas en terrenos muy polvorientos, aumenta la frecuencia de inspección a cada 25 horas.
No intentes lavar filtros de papel. Solo los filtros de espuma pueden limpiarse con agua y secarse completamente antes de volver a instalar.
Almacenamiento del filtro de repuesto debe ser en lugar seco y limpio, protegido de humedad y exposición directa al sol, para conservar la integridad del material filtrante.
Registra las fechas de revisión y reemplazo en un plan de mantenimiento para mantener un control constante sobre la vida útil del filtro y prevenir fallas prematuras del motor.
