Revisa primero el diagrama de la plataforma de 46 pulgadas para identificar cada componente con precisión. Localiza la correa, las poleas, las cuchillas y el conjunto de rodillos, ya que estos elementos requieren seguimiento periódico. Usa el esquema como guía para evitar confusiones durante la inspección o sustitución de piezas.
Aplica presión manual en cada polea para detectar holguras y gira las cuchillas con cuidado para comprobar resistencia uniforme. Si el diagrama muestra referencias numéricas, anótalas y compáralas con el catálogo oficial de John Deere para pedir repuestos exactos. Así evitarás incompatibilidades y pérdida de tiempo.
Consejo práctico: marca con un rotulador las zonas ya revisadas sobre una copia impresa del diagrama. Esto facilita mantener un registro claro de qué piezas han sido comprobadas y cuáles aún necesitan atención. Con este método, el mantenimiento resulta más ordenado y reduces el riesgo de pasar por alto un componente.

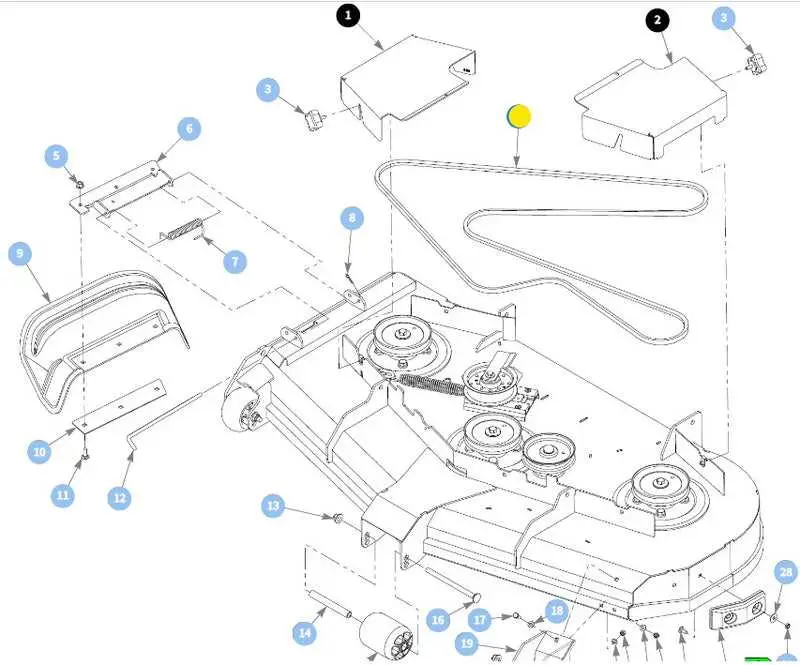

John Deere 46 inch mower deck parts diagram
Consulta el diagrama de la plataforma de 46 pulgadas para identificar cada pieza por su posición exacta. Las cuchillas aparecen centradas en el esquema, sujetas por pernos y arandelas que garantizan un ajuste firme. Revisa que cada hoja esté bien alineada con el husillo correspondiente.
Los husillos, ubicados sobre la parte superior de la plataforma, conectan las cuchillas con las poleas. Estos componentes requieren lubricación periódica para evitar juego o ruidos durante el giro. Si observas desgaste en los rodamientos, conviene reemplazarlos para mantener un corte parejo.
El diagrama también detalla la correa de transmisión que enlaza las poleas delanteras y traseras. Asegúrate de seguir la ruta indicada para lograr la tensión adecuada. Una correa agrietada o estirada debe sustituirse de inmediato para evitar que se salga durante el trabajo.
Los rodillos y deflectores que rodean la plataforma controlan el flujo de hierba y protegen contra impactos con el suelo. Si notas bordes deformados o plásticos quebrados, reemplázalos para prevenir daños mayores en las cuchillas o en el chasis.
Identificación de piezas principales en el diagrama de la plataforma de 46 pulgadas
Revisa primero las cuchillas, ya que son el componente que realiza el corte directo. En el diagrama se muestran claramente en el centro de la plataforma y debes verificar que no presenten desgaste irregular o daños en los bordes.
Después localiza las poleas. Las delanteras guían la correa y las traseras mantienen la tensión. Si observas ruidos inusuales o desalineación, inspecciona sus rodamientos y reemplázalos si muestran juego excesivo.
La correa de transmisión conecta el motor con las cuchillas. Comprueba su posición siguiendo el diagrama y confirma que no tenga grietas o zonas brillantes que indiquen fricción excesiva.
- Ruedas de la plataforma: mantienen la altura de corte uniforme y evitan que el borde de la carcasa roce el suelo.
- Carcasa de la plataforma: protege las cuchillas y dirige la expulsión de la hierba. Revisa que no presente golpes que interfieran con el giro.
- Rodamientos y ejes: permiten el giro estable de las cuchillas. Si notas vibraciones, comprueba el estado de estos componentes.
Utiliza el diagrama como referencia visual para ubicar cada pieza y asegúrate de seguir el orden correcto durante cualquier tarea de desmontaje o reemplazo.
Ubicación de cada componente en la plataforma y su función específica
Coloca las cuchillas en el centro de la plataforma, ya que cortan el césped y requieren revisión periódica de filo y balanceo. Mantén la carcasa metálica como soporte principal, ubicada alrededor de las cuchillas, para proteger tanto el mecanismo como al operador.
Ubica las poleas en la parte superior de la plataforma; ellas transmiten la fuerza de la correa a las cuchillas. Verifica que giren sin resistencia y sin ruidos anormales. La correa recorre el perímetro de las poleas, conectando con el motor, y debe mantenerse sin grietas ni desgaste.
Los rodillos se encuentran en los bordes delanteros y laterales de la plataforma, controlan la altura de corte y evitan que el metal toque el suelo en terrenos irregulares. Ajusta su posición para conseguir un corte uniforme.
El deflector lateral está ubicado a un costado y dirige la salida del césped cortado. Revisa que no tenga obstrucciones y que conserve su ángulo original para garantizar una descarga fluida.
Los brazos de suspensión se sitúan en la parte superior y conectan la plataforma al chasis del tractor, permitiendo un movimiento estable y seguro. Mantén los pernos firmes y lubricados para evitar desalineaciones.
Guía práctica para comprobar desgaste y necesidad de reemplazo de piezas
Revisa las cuchillas observando bordes romos, grietas o deformaciones; si presentan irregularidades visibles o pérdida de filo uniforme, cámbialas sin retraso.
Comprueba el estado de la correa delantera y trasera; una superficie agrietada, endurecida o con fibras expuestas indica reemplazo inmediato para evitar deslizamientos.
Inspecciona los rodillos y ruedas anti-scalp; verifica que giren libremente y que no tengan planos desgastados, ya que un rodillo plano genera cortes desiguales en el césped.
Evalúa los tensores y resortes; si la tensión es débil o los ganchos muestran óxido profundo, reemplázalos para mantener la tracción correcta de la correa.
Examina los protectores laterales y deflectores; busca fracturas en el plástico o metal doblado que pueda interferir con la expulsión de la hierba, sustitúyelos si están dañados.
Confirma que los pernos y soportes de montaje no tengan holgura excesiva; aprieta o reemplaza tornillos que muestren desgaste en la rosca.
