Verifica primero la longitud y el recorrido de la correa de la plataforma de 46 pulgadas de John Deere, ya que una instalación incorrecta puede provocar desgaste prematuro o pérdida de tensión. El diagrama muestra claramente la trayectoria alrededor de las poleas principales, lo que facilita identificar el camino exacto que debe seguir la correa.
Al colocar la correa, asegúrate de que cada sección se asiente correctamente en la ranura de la polea y evita giros o torsiones. Un ajuste correcto garantiza que las cuchillas mantengan un corte uniforme y que el sistema de transmisión funcione sin interrupciones.
Es recomendable revisar el estado de las poleas y el resorte tensor antes de instalar una correa nueva. Si notas desgaste en los bordes de la correa o grietas, reemplázala de inmediato para prevenir fallas durante el trabajo. El diagrama actúa como guía visual precisa para alinear todas las piezas sin errores.
Con el diagrama a la vista, el proceso de sustitución se vuelve más rápido y seguro, ya que permite confirmar la dirección de cada tramo de la correa. De esta manera, se asegura un rendimiento constante del equipo y se prolonga la vida útil de la plataforma de corte.

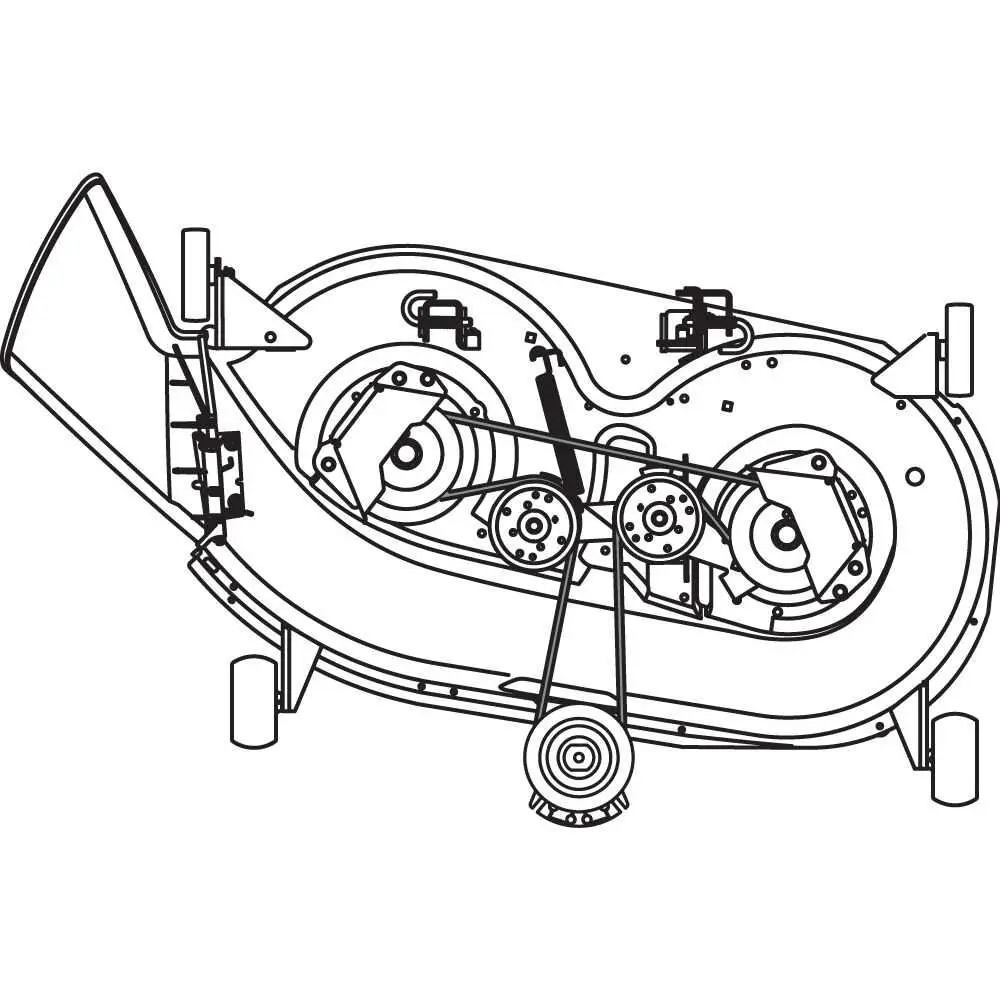

John Deere 46 inch mower deck belt diagram
Revisa el diagrama antes de instalar la correa para evitar un montaje incorrecto y desgaste prematuro.
- La correa principal conecta la polea del motor con las poleas de las cuchillas.
- La correa debe seguir un recorrido en forma de “S” entre la polea tensora y las poleas guía.
- El tensor mantiene la correa ajustada; asegúrate de que el resorte esté en buen estado.
- Las poleas de cuchilla izquierda y derecha deben girar libremente antes de colocar la correa.
Para verificar la instalación:
- Coloca la correa en la polea del motor.
- Asegúrala alrededor de la polea tensora.
- Pasa la correa por las poleas guía siguiendo el sentido del diagrama.
- Encaja la correa en las poleas de cuchilla izquierda y derecha.
- Libera el tensor y comprueba la tensión.
Un ajuste correcto evita vibraciones, ruidos y cortes desiguales. Sustituye la correa si observas grietas o desgaste en los bordes.
Cómo identificar la ruta de la correa en el deck de 46 pulgadas
Ubica la polea del motor en la parte central delantera del deck; desde ahí la correa se extiende hacia las poleas de las cuchillas y las poleas guía laterales. Observa que las poleas de cuchilla siempre se encuentran a los costados, mientras que las poleas tensoras suelen estar más cerca del centro para mantener la tensión adecuada.
Sigue el recorrido: la correa pasa primero por la polea del motor, rodea la polea tensora, cruza hacia la polea de la cuchilla izquierda, vuelve a la polea guía y después se dirige a la polea de la cuchilla derecha. La ruta forma un lazo continuo que conecta todas las poleas sin torceduras.
Verifica que la correa quede alineada dentro de las ranuras de cada polea y que no roce contra las guardas metálicas. Una correa mal posicionada produce vibraciones y desgaste prematuro. Ajusta la tensión moviendo el brazo tensor hasta que la correa quede firme pero sin rigidez excesiva.
Antes de cerrar las cubiertas protectoras, gira manualmente las cuchillas para comprobar que la correa fluye de manera libre y sin saltos. Este paso asegura un montaje correcto y prolonga la vida útil de las piezas.
Pasos para reemplazar la correa en un cortacésped John Deere
Coloca el cortacésped en una superficie plana y asegúrate de que el motor esté apagado y frío antes de trabajar. Retira la llave de encendido y desconecta la bujía para evitar arranques accidentales.
Levanta la plataforma de corte a su posición más alta para tener mejor acceso a la correa. Afloja los pernos que sujetan las cubiertas protectoras y retíralas para dejar visible el recorrido de la correa.
Libera la tensión del resorte del brazo tensor moviéndolo con una palanca o llave adecuada. Extrae la correa vieja de las poleas, comenzando por la polea del motor y siguiendo por las poleas de las cuchillas.
Coloca la correa nueva siguiendo el mismo recorrido indicado en el diagrama de la plataforma de 46 pulgadas. Asegúrate de que la correa se asiente correctamente en cada ranura y que no quede torcida.
Vuelve a aplicar la tensión moviendo el brazo tensor a su posición original. Reinstala las cubiertas protectoras y aprieta bien los pernos. Comprueba manualmente que la correa gire libremente antes de encender el motor.
Enciende el cortacésped y prueba el funcionamiento de la plataforma durante unos minutos. Si la correa permanece en su lugar y no emite ruidos anormales, el reemplazo quedó realizado correctamente.
Errores comunes al instalar la correa y cómo evitarlos
Asegura la correcta orientación de la correa siguiendo el diagrama del deck de 46 pulgadas; colocarla al revés provoca deslizamientos y desgaste prematuro. Verifica siempre que las ranuras de la correa coincidan con las poleas estriadas y que las superficies lisas apoyen en poleas planas.
No fuerces la correa con herramientas metálicas al montarla. Usar destornilladores o palancas daña la goma y reduce su vida útil. En su lugar, libera la tensión con el resorte del tensor y coloca la correa suavemente.
Evita dejar la correa floja. Una instalación sin suficiente tensión genera vibraciones, pérdida de tracción y cortes irregulares. Ajusta el tensor hasta que la correa se mantenga firme, sin quedar excesivamente apretada.
Revisa el alineamiento de las poleas antes de finalizar. Una polea torcida provoca que la correa se salga durante el uso. Aprieta bien los tornillos y confirma que giren sin resistencia.
Limpia restos de hierba y grasa del recorrido antes de instalar. La acumulación de residuos cambia la posición de la correa y aumenta el riesgo de rotura. Un mantenimiento constante mantiene la tracción uniforme y prolonga la durabilidad.
